活火山の3D画像 新潟焼山
新潟焼山は最大標高2400mの小型の火山で、およそ3000年前に噴火が始まったとされる新しい火山です。歴史時代にも噴火活動の記録は多く、1974年には登山者が噴石による被害を受けています。

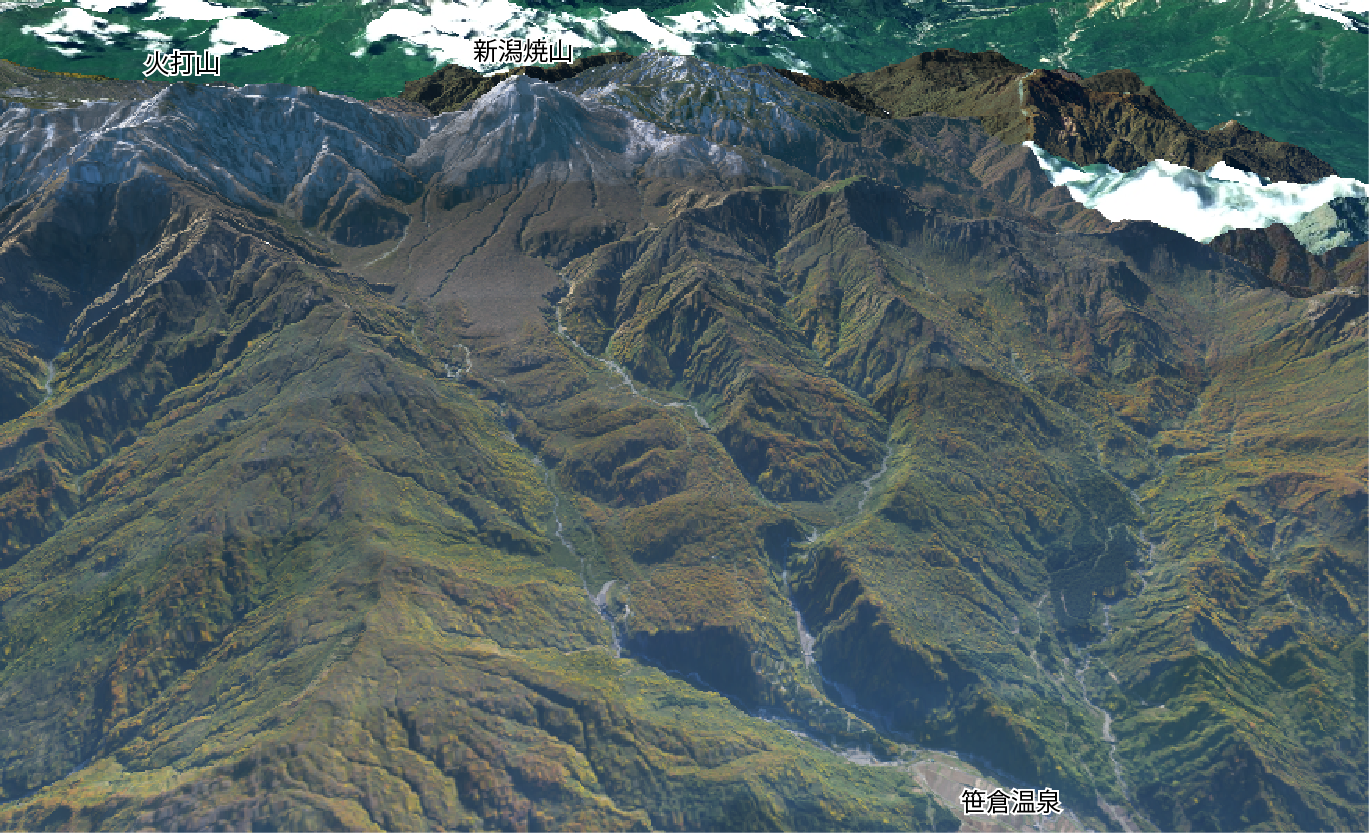

■ 新潟焼山の3D画像 新潟焼山の北側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

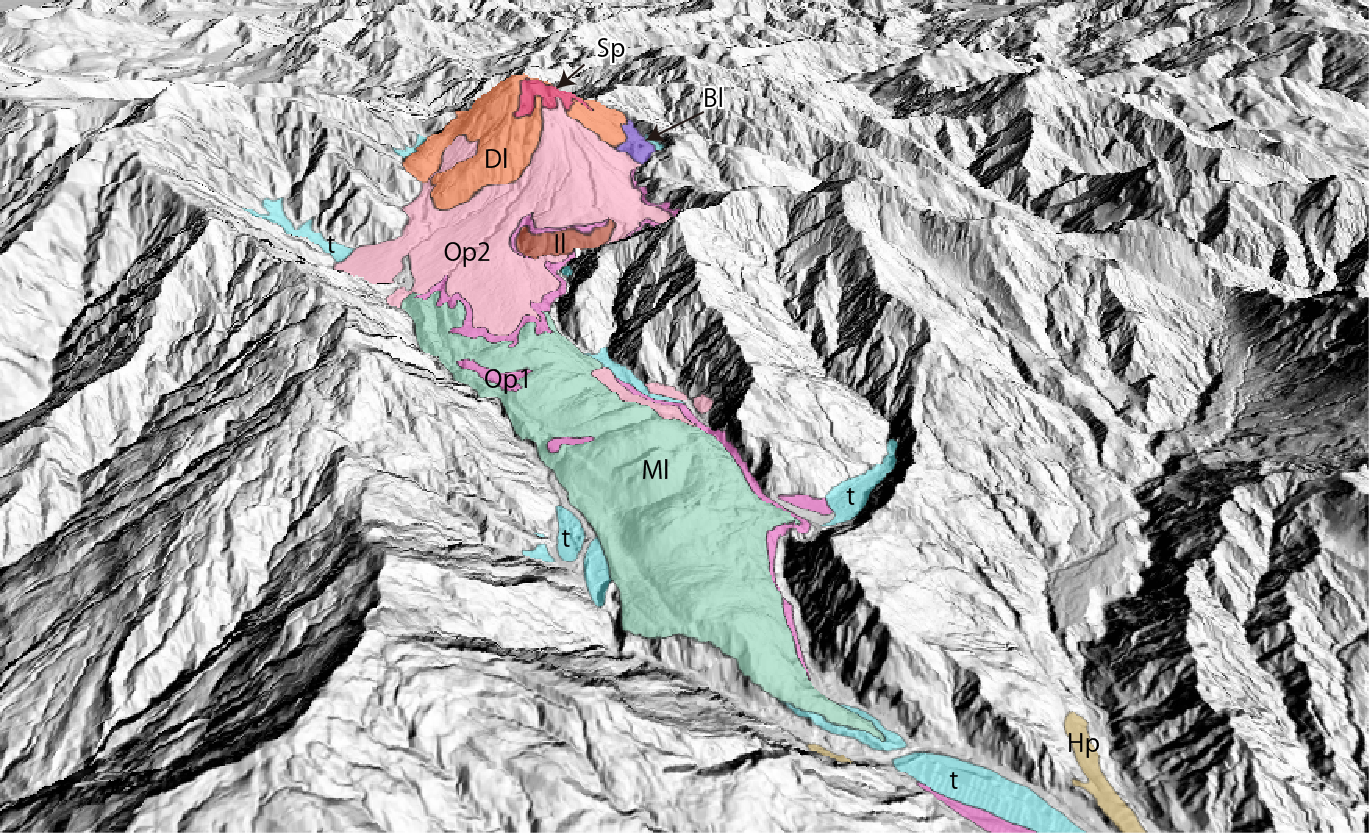

■ 新潟焼山の3D地質図 新潟焼山の北側から見た画像になります。
Sp：新期火砕堆積物、Op2：大谷火砕流堆積物Ⅱ、Op1：大谷火砕流堆積物Ⅰ、Dl：円頂丘溶岩流、1l：一ノ倉溶岩流、Bl：坊々抱溶岩流、Ml：前山溶岩流、Hp：早川火砕流堆積物、Sl：真川溶岩流、t：段丘堆積物、湿地性堆積物、崖錐堆積物
地質図は河内（早津，1994）をデジタル化しました。一部簡略化しています。
標高モデルはASTER GDEMを用いました。

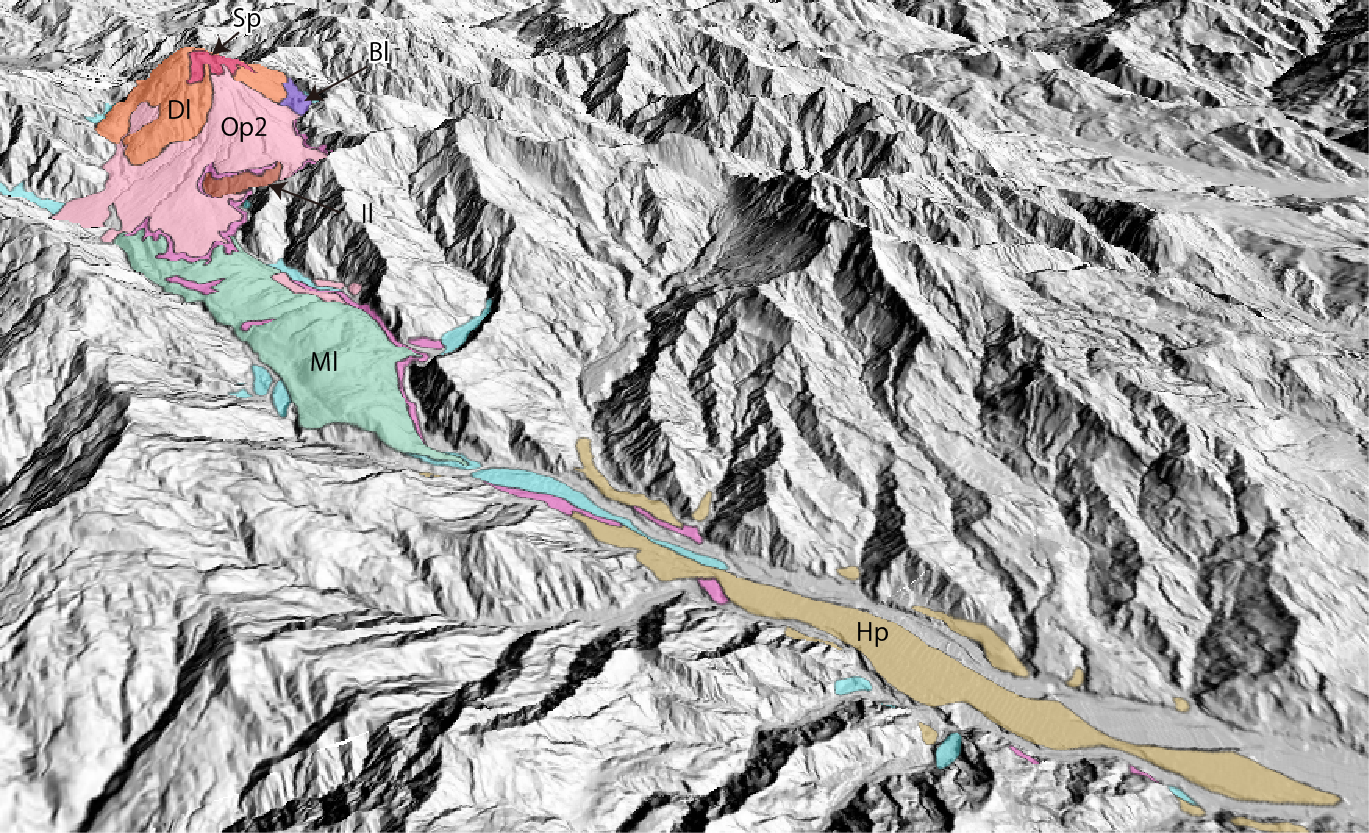

■ 新潟焼山の3D地質図 新潟焼山の北側から見た画像になります。
Sp：新期火砕堆積物、Op2：大谷火砕流堆積物Ⅱ、Op1：大谷火砕流堆積物Ⅰ、Dl：円頂丘溶岩流、1l：一ノ倉溶岩流、Bl：坊々抱溶岩流、Ml：前山溶岩流、Hp：早川火砕流堆積物、Sl：真川溶岩流、t：段丘堆積物、湿地性堆積物、崖錐堆積物
地質図は早津(1994）をデジタル化しました。一部簡略化しています。
標高モデルはASTER GDEMを用いました。

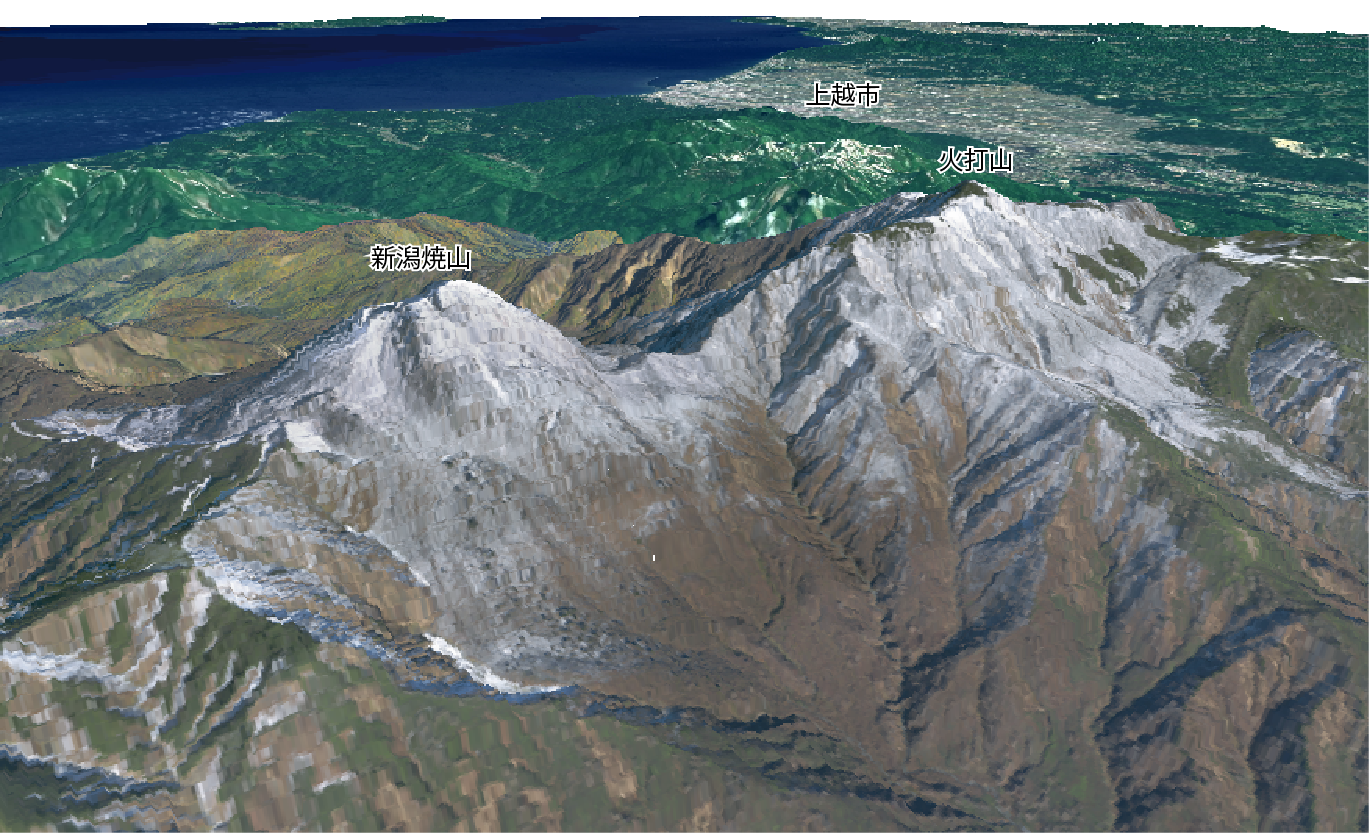

■ 新潟焼山の3D画像 新潟焼山の南西から見た画像になります。
Sp：新期火砕堆積物、Op2：大谷火砕流堆積物Ⅱ、Op1：大谷火砕流堆積物Ⅰ、Dl：円頂丘溶岩流、1l：一ノ倉溶岩流、Bl：坊々抱溶岩流、Ml：前山溶岩流、Hp：早川火砕流堆積物、Sl：真川溶岩流、t：段丘堆積物、湿地性堆積物、崖錐堆積物
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

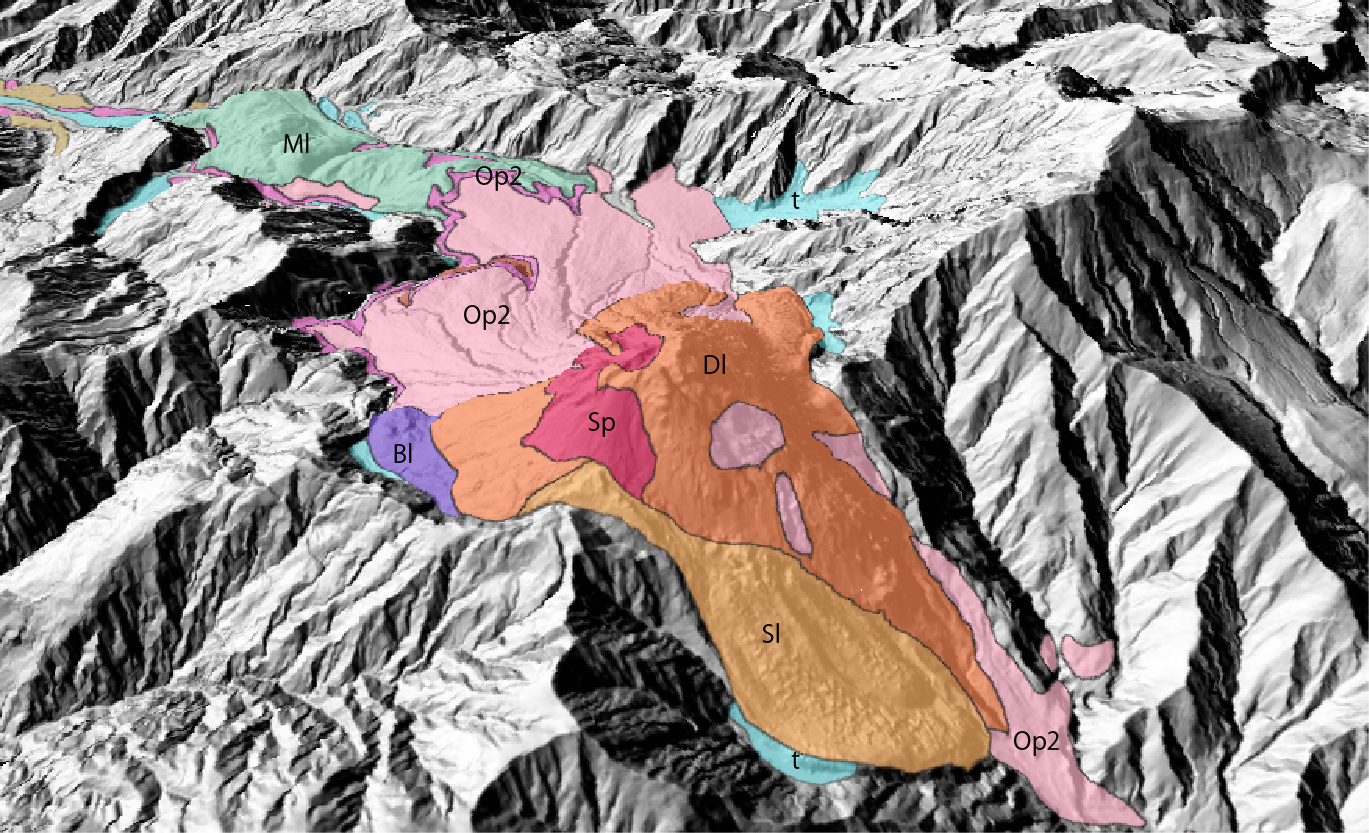

■ 新潟焼山の3D地質図 新潟焼山の南西から見た画像になります。
Sp：新期火砕堆積物、Op2：大谷火砕流堆積物Ⅱ、Op1：大谷火砕流堆積物Ⅰ、Dl：円頂丘溶岩流、1l：一ノ倉溶岩流、Bl：坊々抱溶岩流、Ml：前山溶岩流、Hp：早川火砕流堆積物、Sl：真川溶岩流、t：段丘堆積物、湿地性堆積物、崖錐堆積物
地質図は早津(1994）をデジタル化しました。一部簡略化しています。
標高モデルはASTER GDEMを用いました。
引用文献
早津賢二(1994)新潟焼山火山の活動と年代-歴史時代のマグマ噴火を中心として-．地学雑誌，103，149-165．
