活火山の3D画像 赤城山
赤城山は標高1827mの成層火山で山頂部に小型のカルデラがあります。赤城山が活火山かどうかは議論があり、吾妻鏡に記載のある1251年（建長三年）の「上野國赤木嶽焼」を山火事と考え過去1万年間に噴火していないという考え（早川，1999）、 古文書の記録から明らかに噴火と見て良い（及川，2012）という考えがあります。

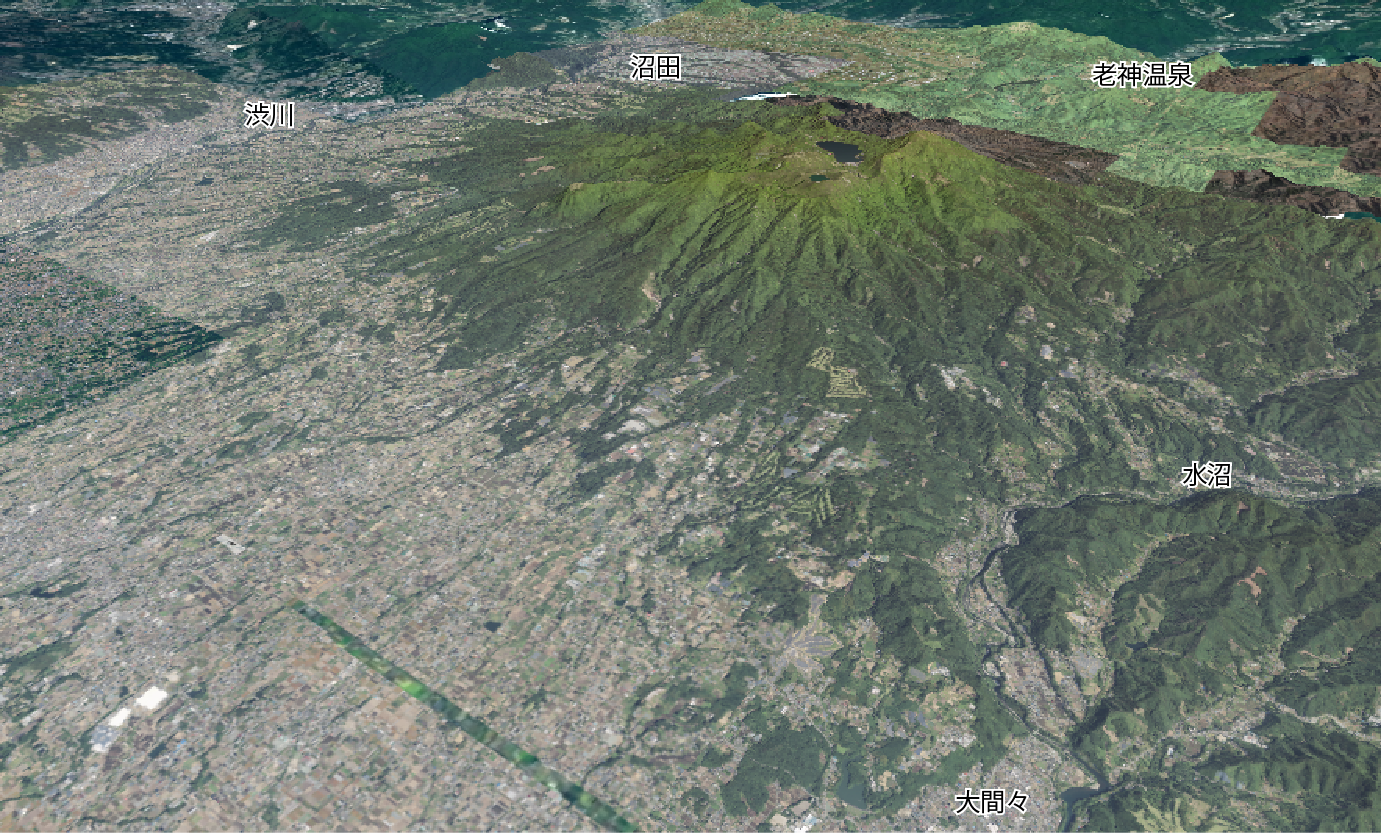

■ 赤城山の3D画像 赤城山の南東側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

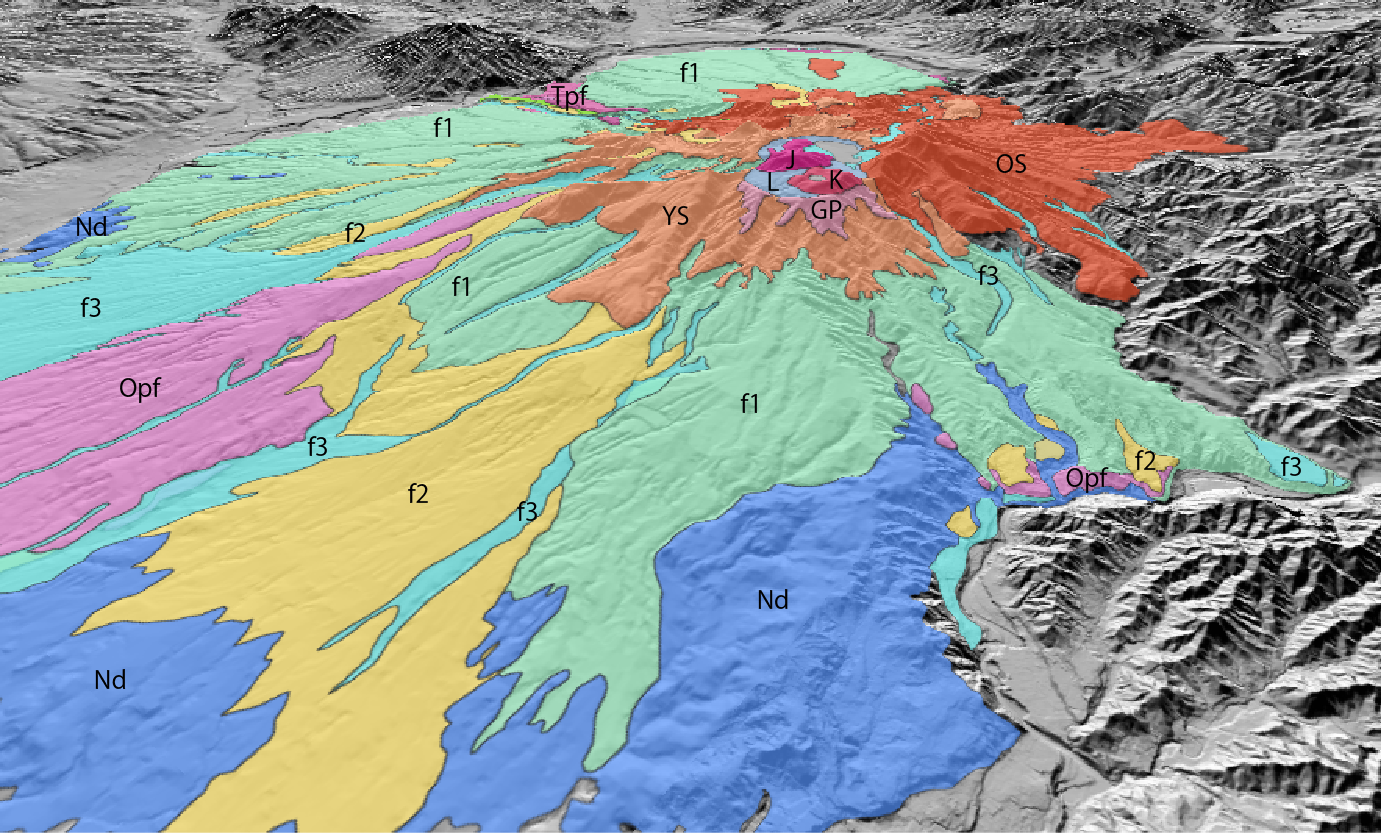

■ 赤城山の3D地質図 赤城山の南東側から見た画像になります。
OS：古期成層火山噴出物、YS:新期成層火山噴出物、J:地蔵岳溶岩、K：小沼タフリング、GP：伽藍火砕堆積物、Nd：梨木岩屑なだれ堆積物、Tpf：年丸軽石流堆積物、Opf：大胡軽石流堆積物、Wpf：輪久原軽石流堆積物、Tfp：棚下軽石流堆積物、F1：火山麓扇状地堆積物1、F2：火山麓扇状地堆積物2、F3：火山麓扇状地堆積物3
地質図は山元（2016）をデジタル化しました。
標高モデルはASTER GDEMを用いました。

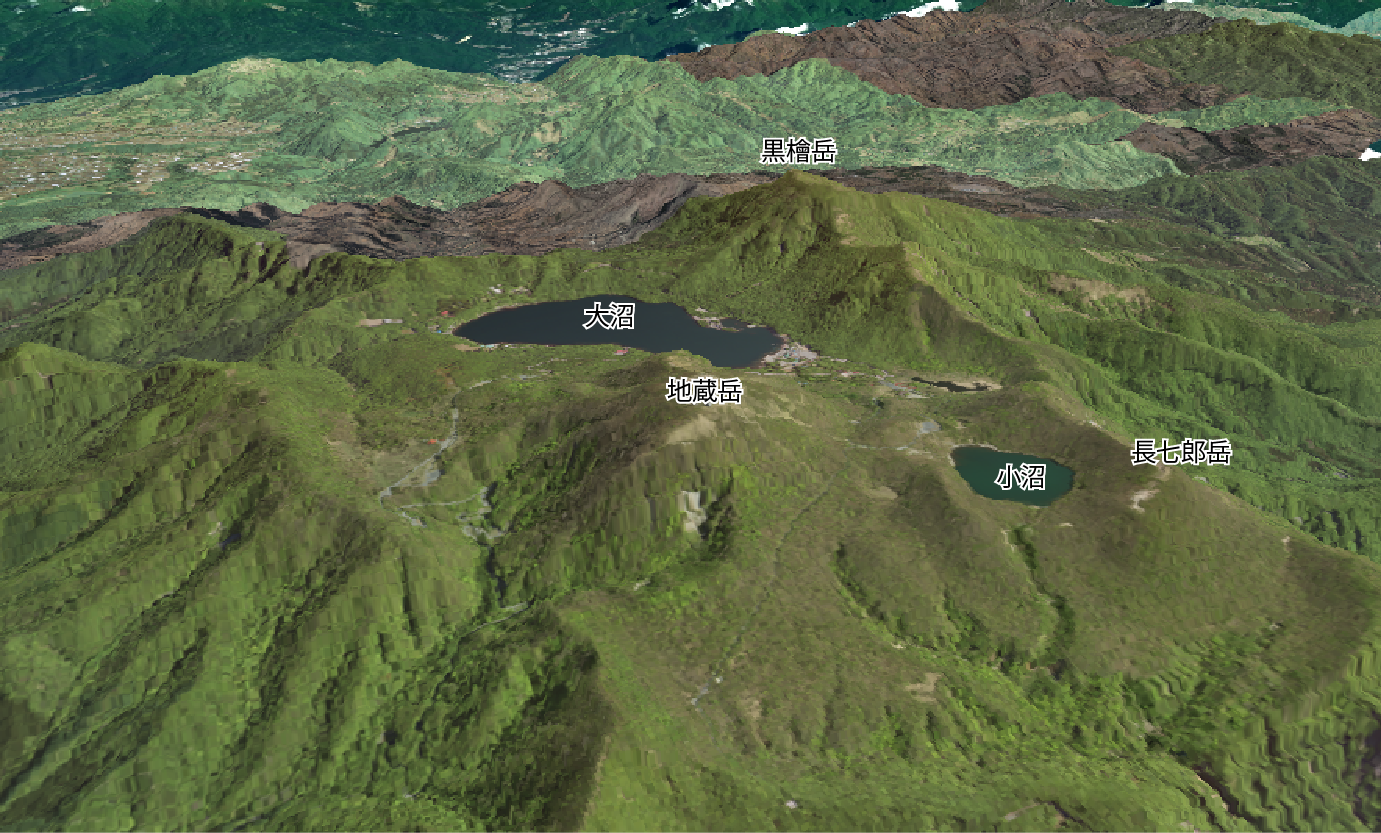

■ 赤城山の3D画像 赤城山の南西側から見た山頂付近の画像になります。後カルデラ火山の地蔵岳は溶岩円頂丘、小沼はタフリングです。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

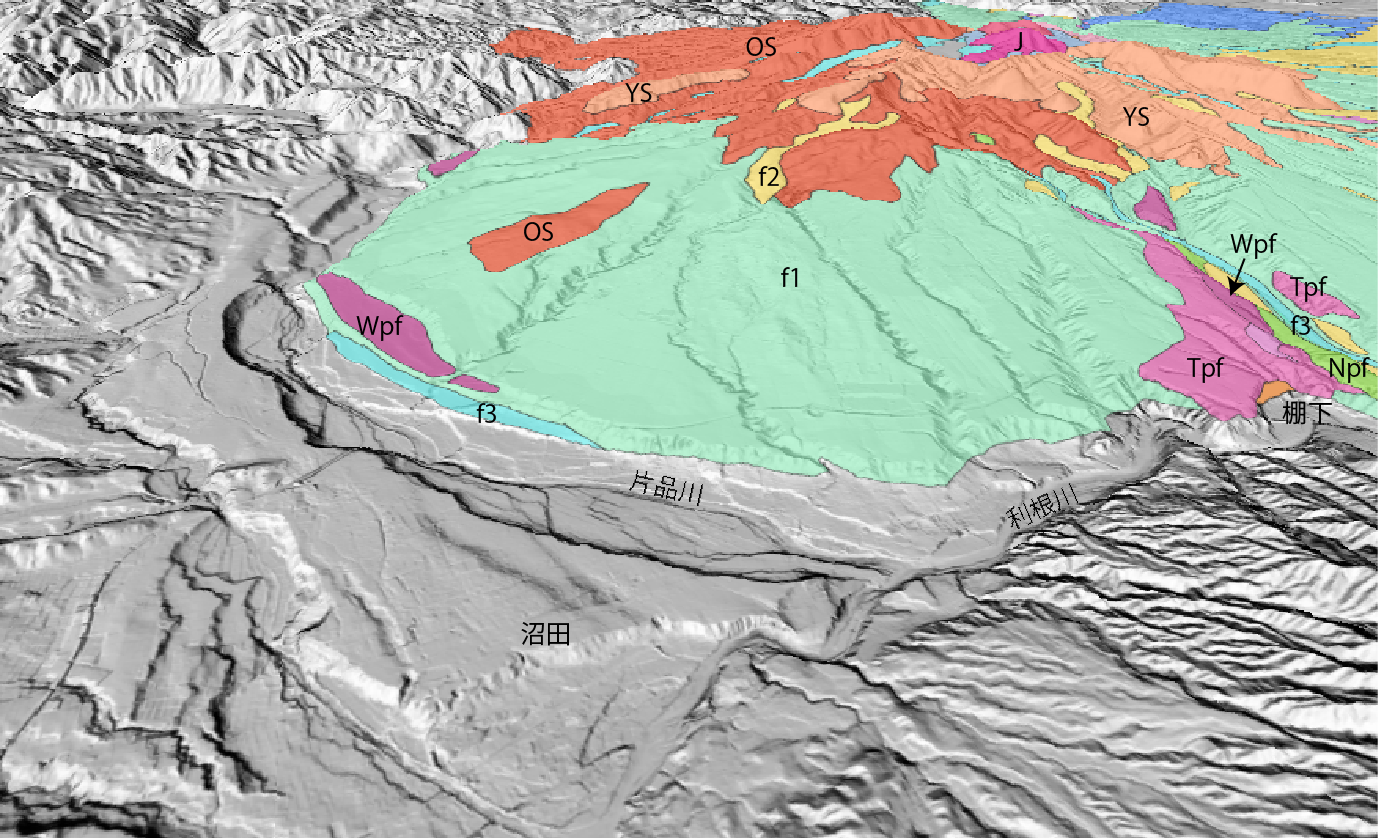

■ 赤城山の3D地質図 赤城山の北側から見た画像になります。利根川は棚下付近で赤城山の噴出物により塞き止められました。それにより、沼田付近は堰止湖となり徐々に堆積物により埋め立てられました。その後利根川と片品川により浸食され河成段丘が形成されました。
OS：古期成層火山噴出物、YS:新期成層火山噴出物、J:地蔵岳溶岩、GP：伽藍火砕体積物、Nd：梨木岩屑なだれ堆積物、Tpf：年丸軽石流堆積物、Opf：大胡軽石流堆積物、Wpf：輪久原軽石流堆積物、Tfp：棚下軽石流堆積物、F1：火山麓扇状地堆積物1、F2：火山麓扇状地堆積物2、F3：火山麓扇状地堆積物3
標高モデルはASTER GDEMを用いました。
引用文献
早川由紀夫(1999)赤城山は活火山か？(演旨). 地球惑星科学関連学会 1999年合同大会予稿集，As-012．
及川輝樹(2012)赤城山と栗駒山の歴史時代の噴火記録．日本火山学会講演予稿集,2012年度秋季大会，140．
山元孝広(2016)赤城火山軽石噴火期のマグマ噴出率と組成の変化．地質学雑誌，122，109-126．
