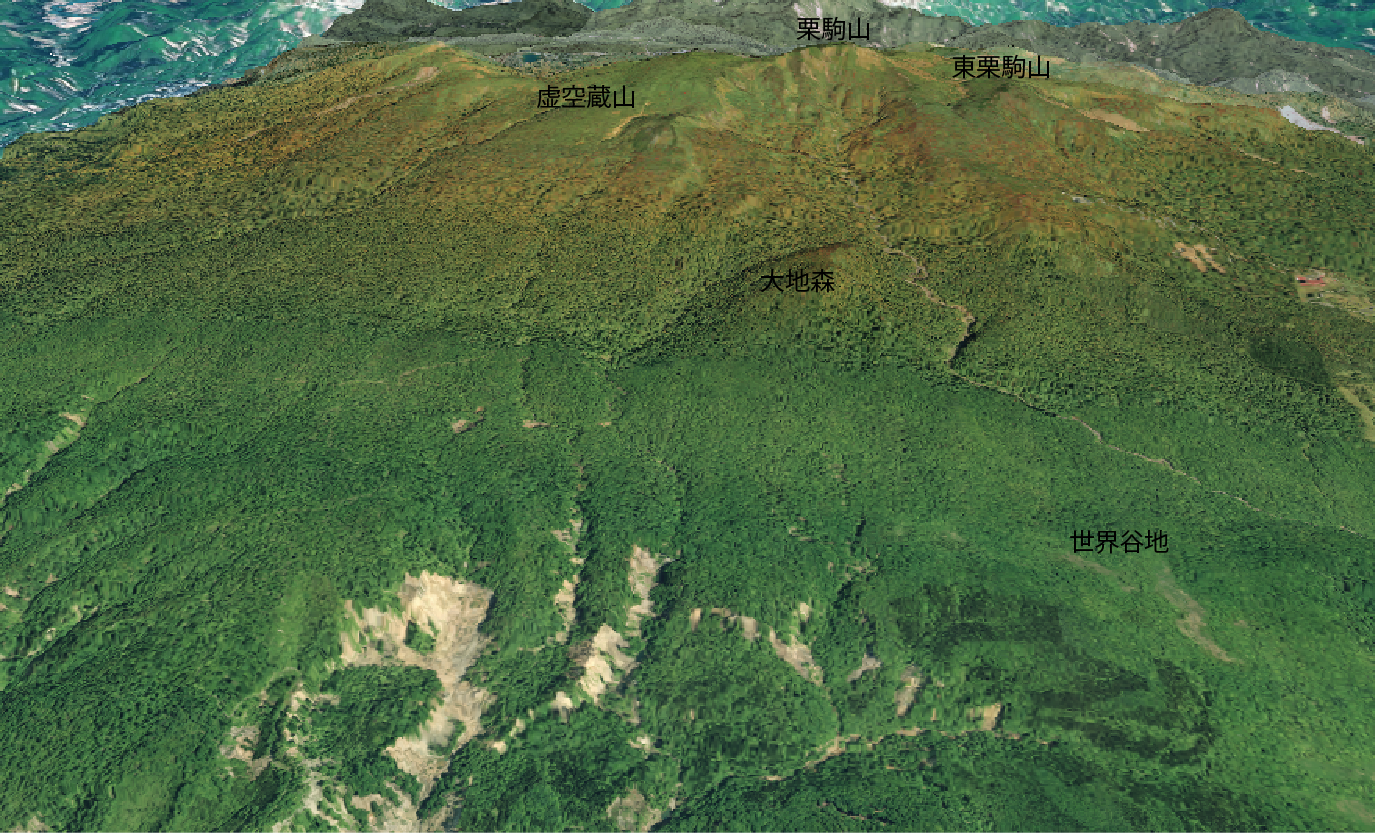

■　栗駒山の3D画像　栗駒山の南側から見た画像になります。

標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

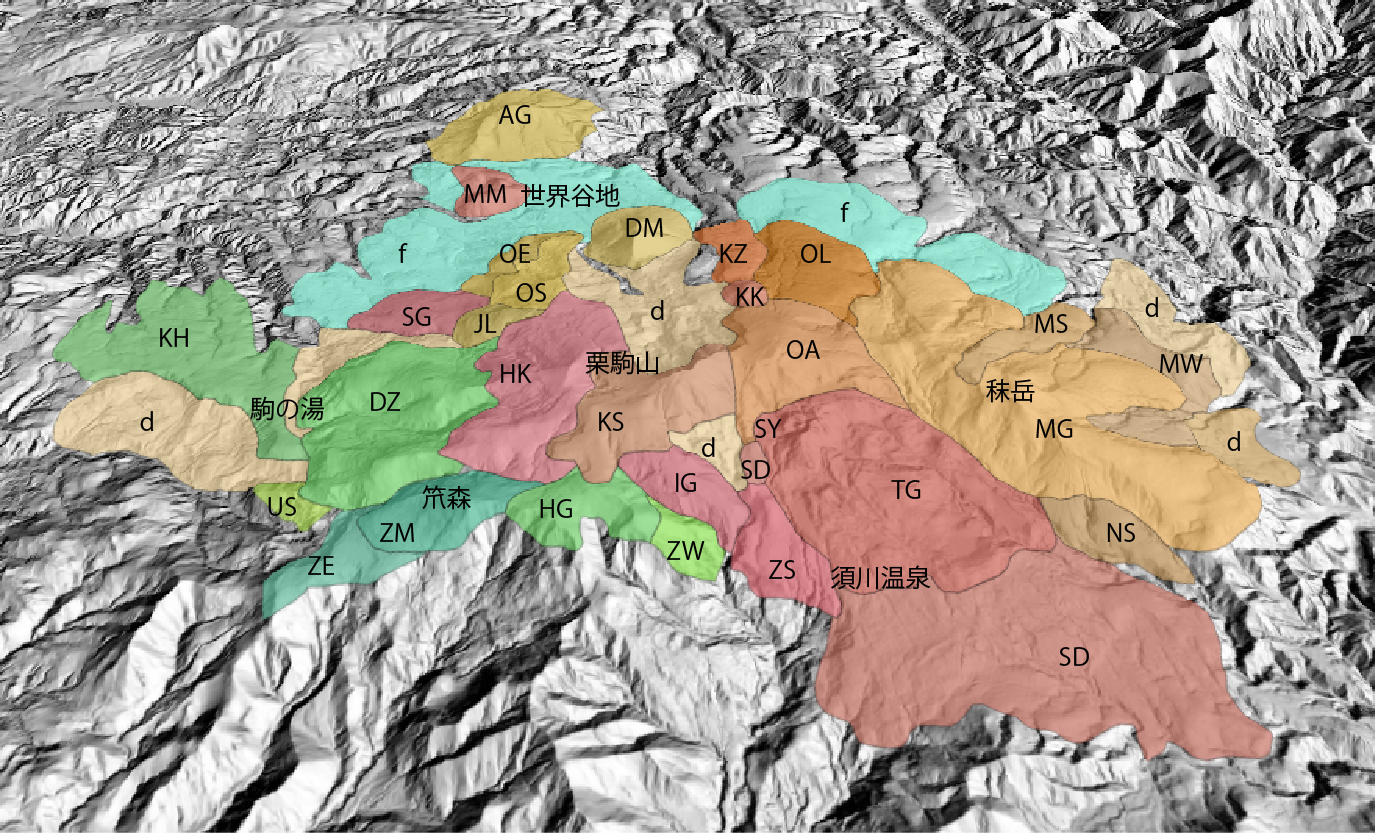

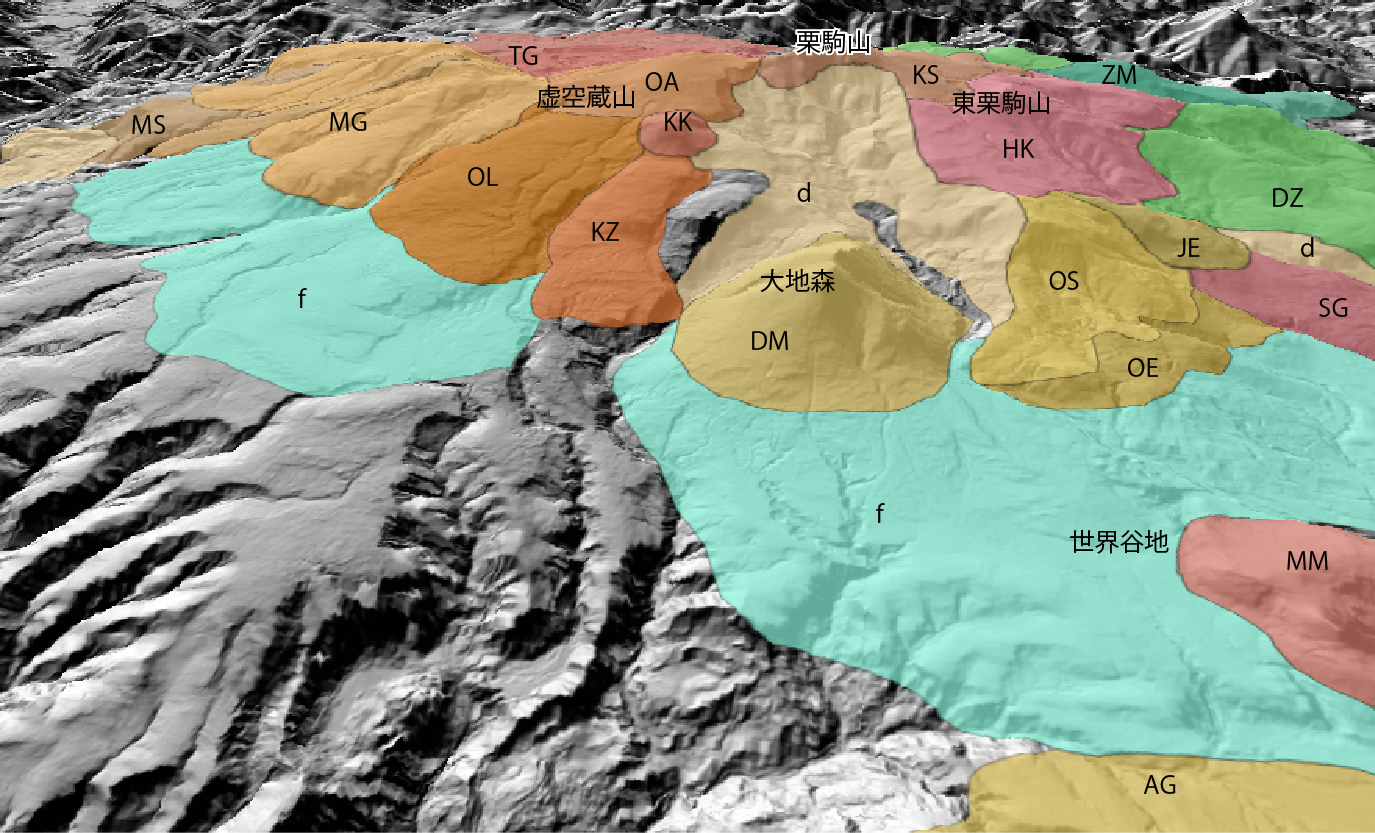

■　栗駒山の3D地質図　栗駒山の南側から見た画像になります。

d：崖錐堆積物、f：扇状地堆積物
　剣岳火山体
SY：昭和湖火口噴出物、TD：剣岳二次堆積物、TG：剣岳溶岩円頂丘
　栗駒火山体
SD：須川岩屑なだれ堆積物、OA：御駒山アグルチネート、OL：御駒山溶岩流、KS：栗駒山頂アグルチネート、KK：虚空蔵後期溶岩類、KZ：虚空蔵前期溶岩流
　新期東栗駒火山体
HK：東栗駒溶岩・火砕岩類、JL：樹海ライン溶岩流、SG：新湯口溶岩流、IG：磐井川溶岩流、ZS：ゼッタ沢溶岩流
　古期東栗駒火山体
MS：株岳南方溶岩流、MG：株岳溶岩類、NS：仁郷沢溶岩流、MW：株岳西方溶岩流、IS：板井沢溶岩流、HG：熊森避難小屋アグルチネート、ZM：熊森溶岩流、ZW：煎森西方溶岩流、ZE：煎森東方溶岩流、DZ：ドゾウ沢溶岩流、US：産女川溶岩流、KH：稀大ヶ原火砕流
　南部独立火山列
OS：御沢溶岩流、OE：御沢東方溶岩流、AG：揚石山溶岩類、MM：抹森溶岩流、DM：大地森溶岩円頂丘

地質図は、藤縄ほか（2001）をデジタル化しました。

標高モデルはASTER GDEMを用いました。

■　栗駒山の3D地質図　栗駒山の北から見た画像になります。

d：崖錐堆積物、f：扇状地堆積物
　剣岳火山体
SY：昭和湖火口噴出物、TD：剣岳二次堆積物、TG：剣岳溶岩円頂丘
　栗駒火山体
SD：須川岩屑なだれ堆積物、OA：御駒山アグルチネート、OL：御駒山溶岩流、KS：栗駒山頂アグルチネート、KK：虚空蔵後期溶岩類、KZ：虚空蔵前期溶岩流
　新期東栗駒火山体
HK：東栗駒溶岩・火砕岩類、JL：樹海ライン溶岩流、SG：新湯口溶岩流、IG：磐井川溶岩流、ZS：ゼッタ沢溶岩流
　古期東栗駒火山体
MS：株岳南方溶岩流、MG：株岳溶岩類、NS：仁郷沢溶岩流、MW：株岳西方溶岩流、IS：板井沢溶岩流、HG：熊森避難小屋アグルチネート、ZM：熊森溶岩流、ZW：煎森西方溶岩流、ZE：煎森東方溶岩流、DZ：ドゾウ沢溶岩流、US：産女川溶岩流、KH：稀大ヶ原火砕流
　南部独立火山列
OS：御沢溶岩流、OE：御沢東方溶岩流、AG：揚石山溶岩類、MM：抹森溶岩流、DM：大地森溶岩円頂丘

地質図は、藤縄ほか（2001）をデジタル化しました。

標高モデルはASTER GDEMを用いました。

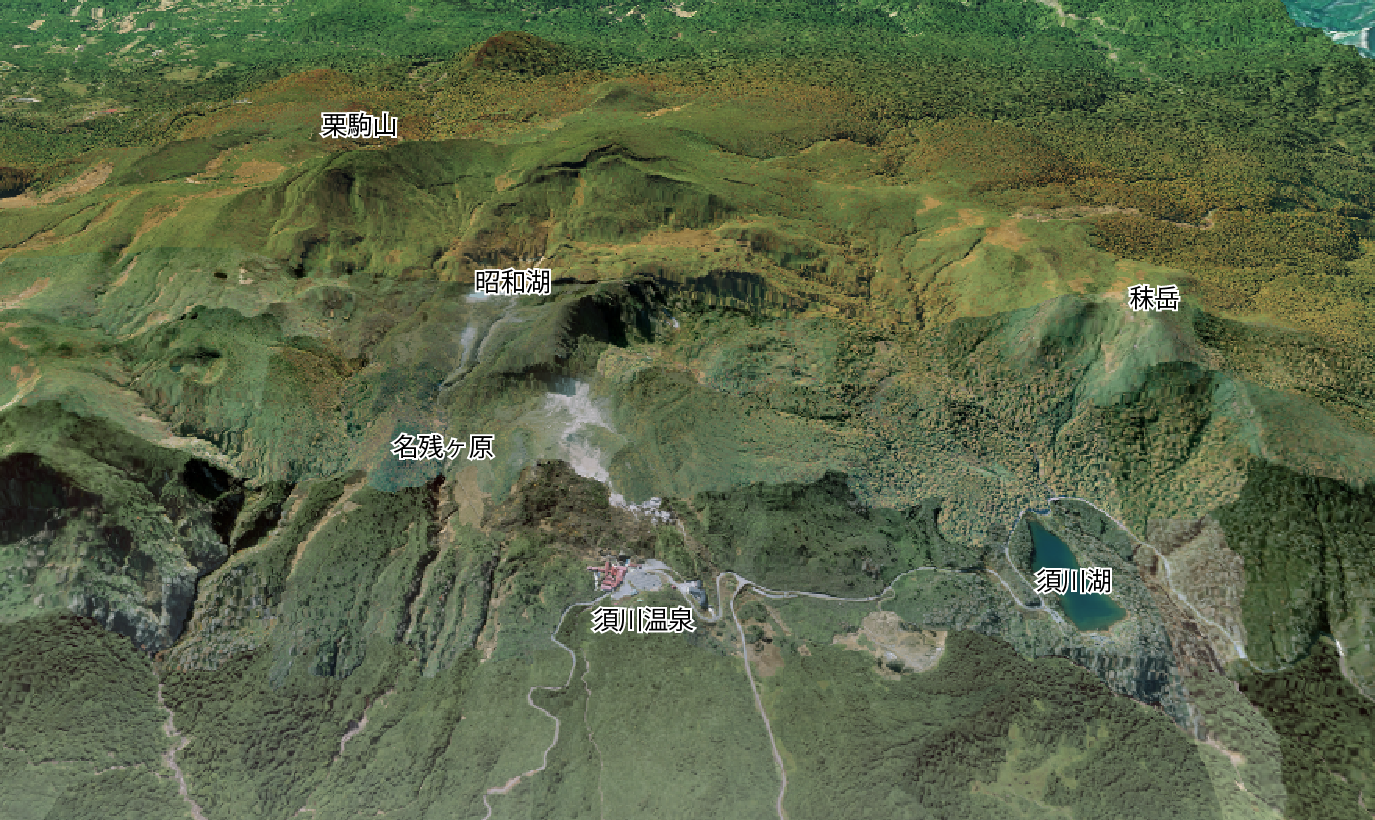

■　栗駒山3D画像　栗駒山の北側から見た画像になります。

栗駒山山頂北側の滑落崖の背後には、亀裂や小崖が連続しているのが確認できます。将来崩壊が発生する可能性があります。

画像は国土地理院オルソ画像を用いて作成しました。

標高モデルはASTER GDEMを用いました。

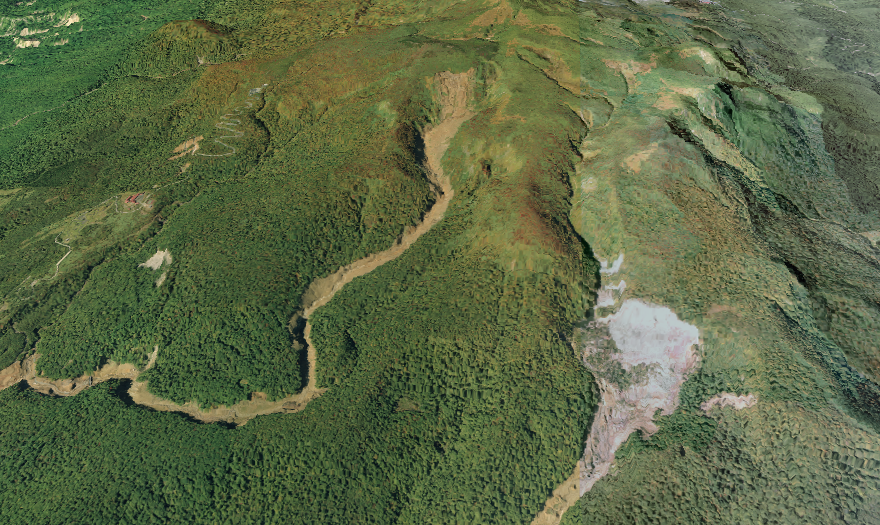

■　栗駒山の3D画像　岩手・宮城内陸地震（2008年）による崩壊。向かって左側（南側）が駒の湯の崩壊、右側（北側）が産女川の崩壊です。

画像は国土地理院オルソ画像を用いて作成しました。

標高モデルはASTER GDEMを用いました。

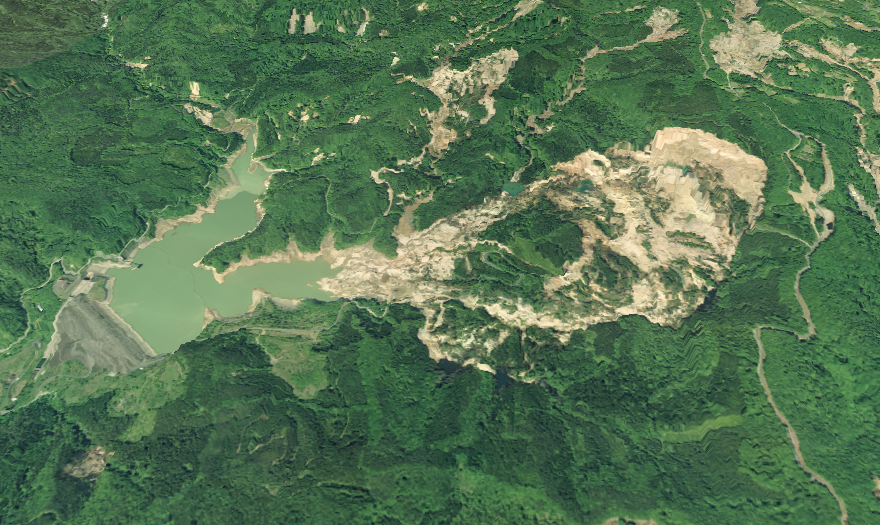

■　栗駒山の3D画像　岩手・宮城内陸地震（2008年）による荒砥沢ダムの地すべり。

画像は国土地理院オルソ画像を用いて作成しました。

標高モデルはASTER GDEMを用いました。

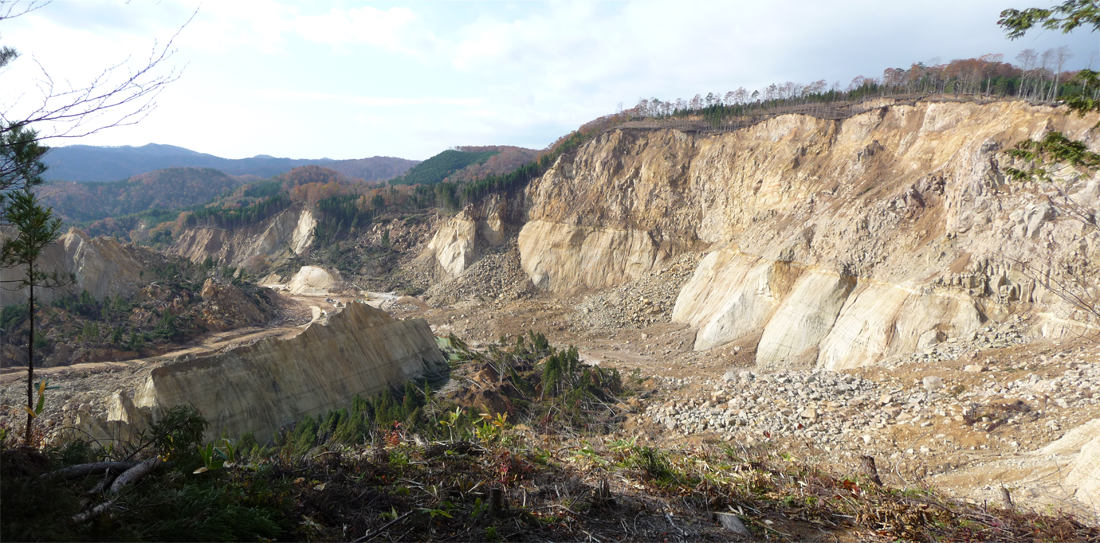

■　栗駒山の3D画像　岩手・宮城内陸地震（2008年）による荒砥沢ダムの地すべり　滑落崖

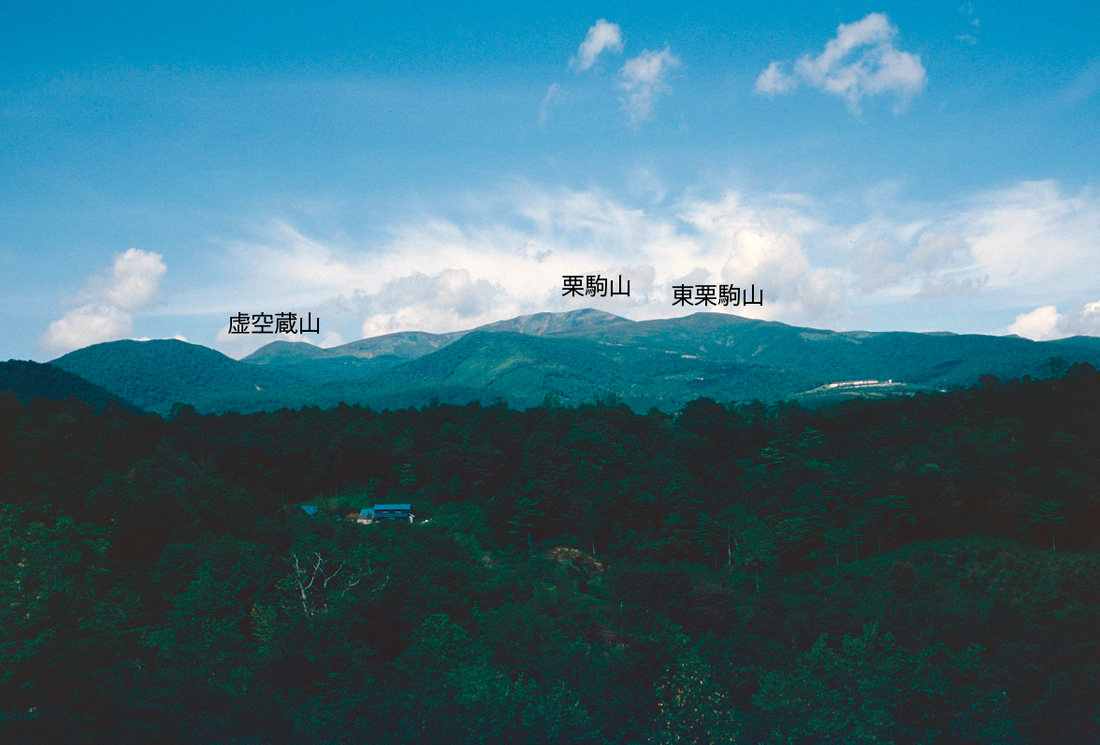

■　南側から見た栗駒山

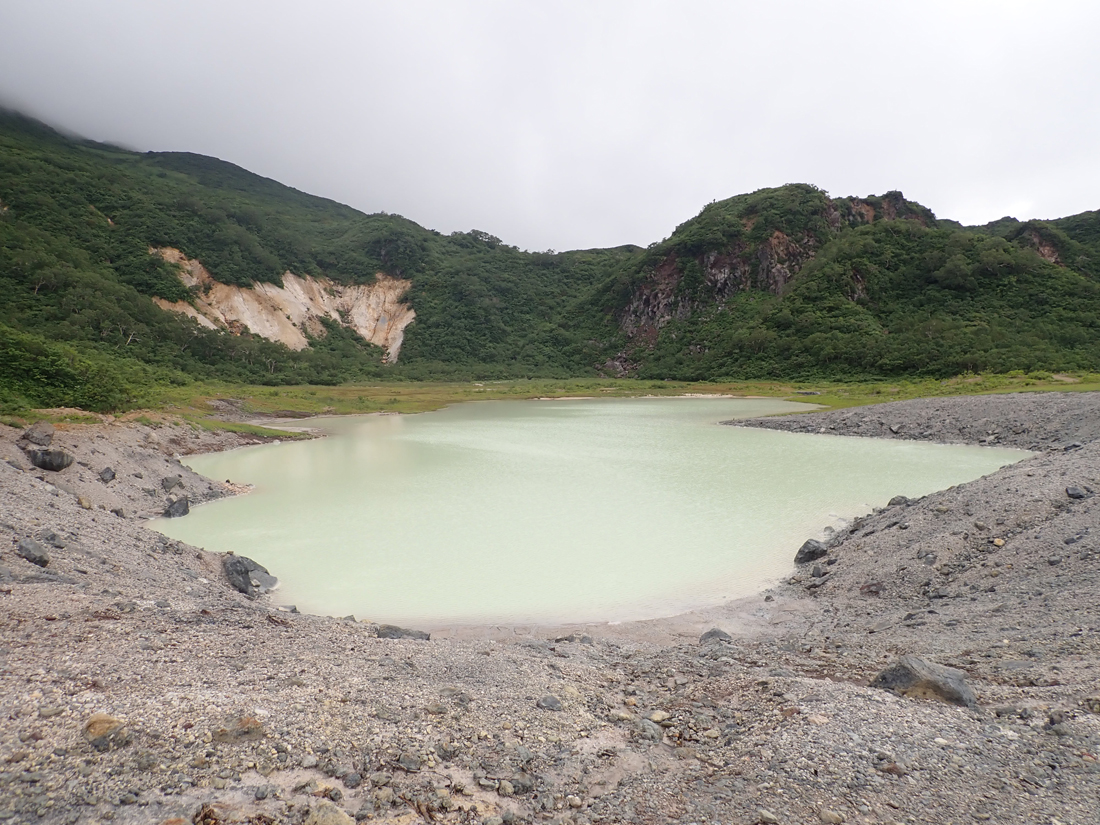

■　昭和湖　1944年の噴火口

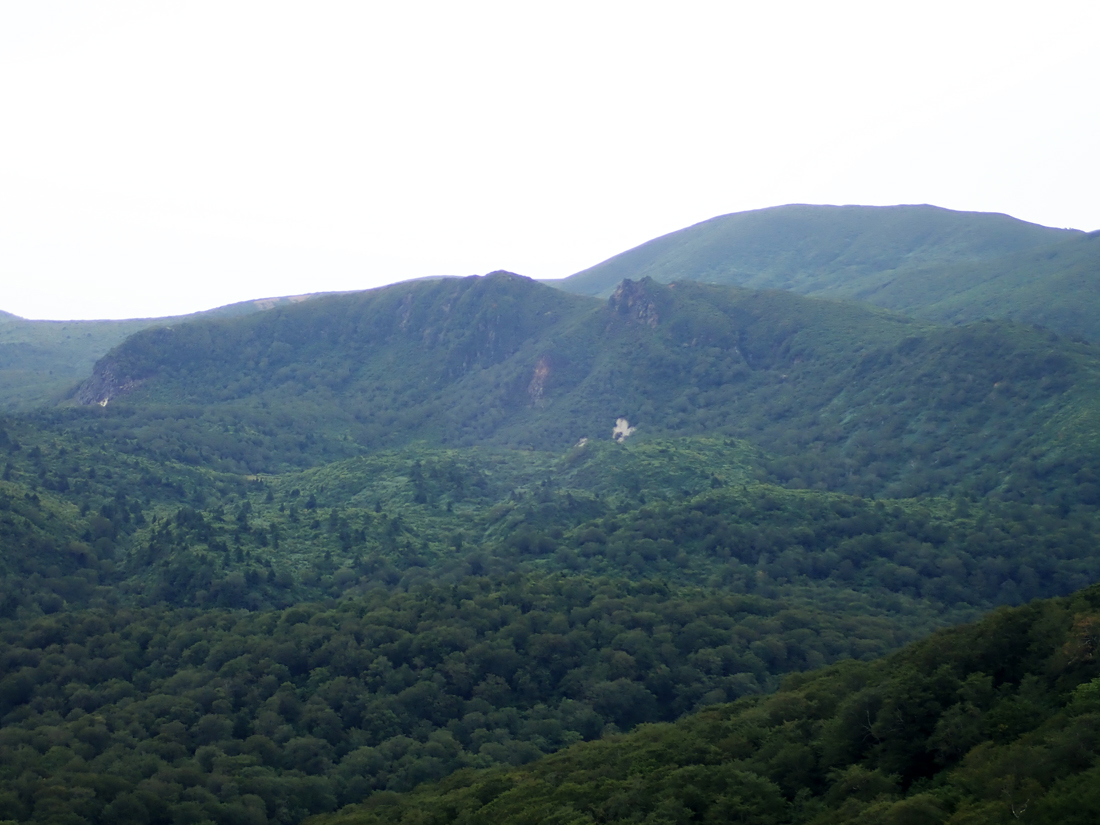

■　秣岳付近から見た栗駒山と地すべり
