活火山の3D画像 鳥海山
鳥海山の活動はステージⅠ（55～16万年前）、ステージⅡ（16～2万年前）、ステージⅢ（2万年前以降）に区分されています。ステージⅠでは成層火山が作られ、 また山麓には山体崩壊による岩屑なだれ堆積物（Owd：大蕨岩屑堆積物、Yrd：由利原岩屑堆積物、Okd：奥山岩屑なだれ堆積物）が分布しています。ステージⅡでは西鳥海山で溶岩流が流出しています。ステージⅢは東鳥海山が作られました。 2,500年前には山体崩壊により馬蹄形カルデラが形成され、崩壊土砂は岩屑なだれ（象潟岩屑なだれ）が流出しました。その後カルデラ内で荒神ヶだけ溶岩が流出しました。その後たびたび噴火活動が行われ、最新の活動は1974年の水蒸気噴火です。

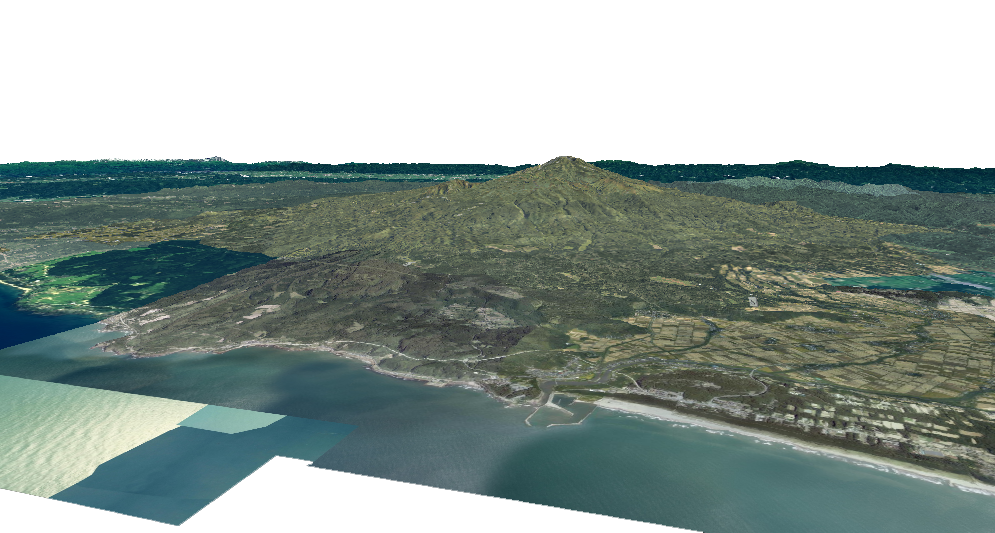

■ 鳥海山の3D画像 鳥海山の南西から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

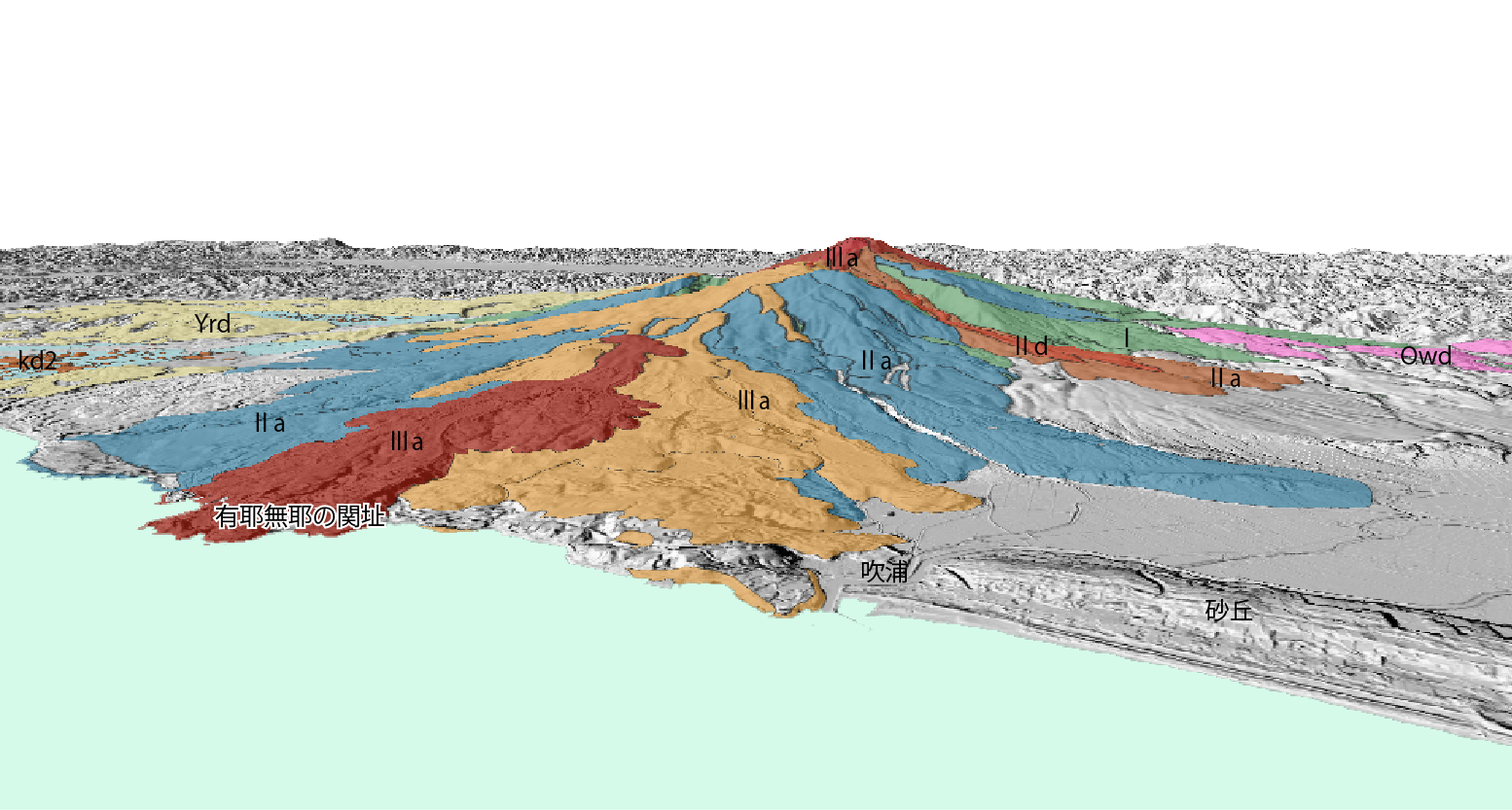

■ 鳥海山の3D地質図 鳥海山の南西から見た画像になります。
Ⅰ：ステージⅠ噴出物、Owd：大蕨岩屑堆積物、Yrd：由利原岩屑堆積物、Ⅱa：ステージⅡa噴出物、Ⅱb：ステージⅡb噴出物、Ⅱc：ステージⅡc噴出物、Ⅱd：ステージⅡd噴出物、Ⅲa：ステージⅢa噴出物、Kd2：象潟岩屑なだれ堆積物（流れ山）
地質図は、大沢ほか（1982）、大沢ほか（1988）、土屋（1989）、中野・土屋（1992）をデジタル化したシェープファイルを用いて編集しました。
標高モデルはASTER GDEMを用いました。

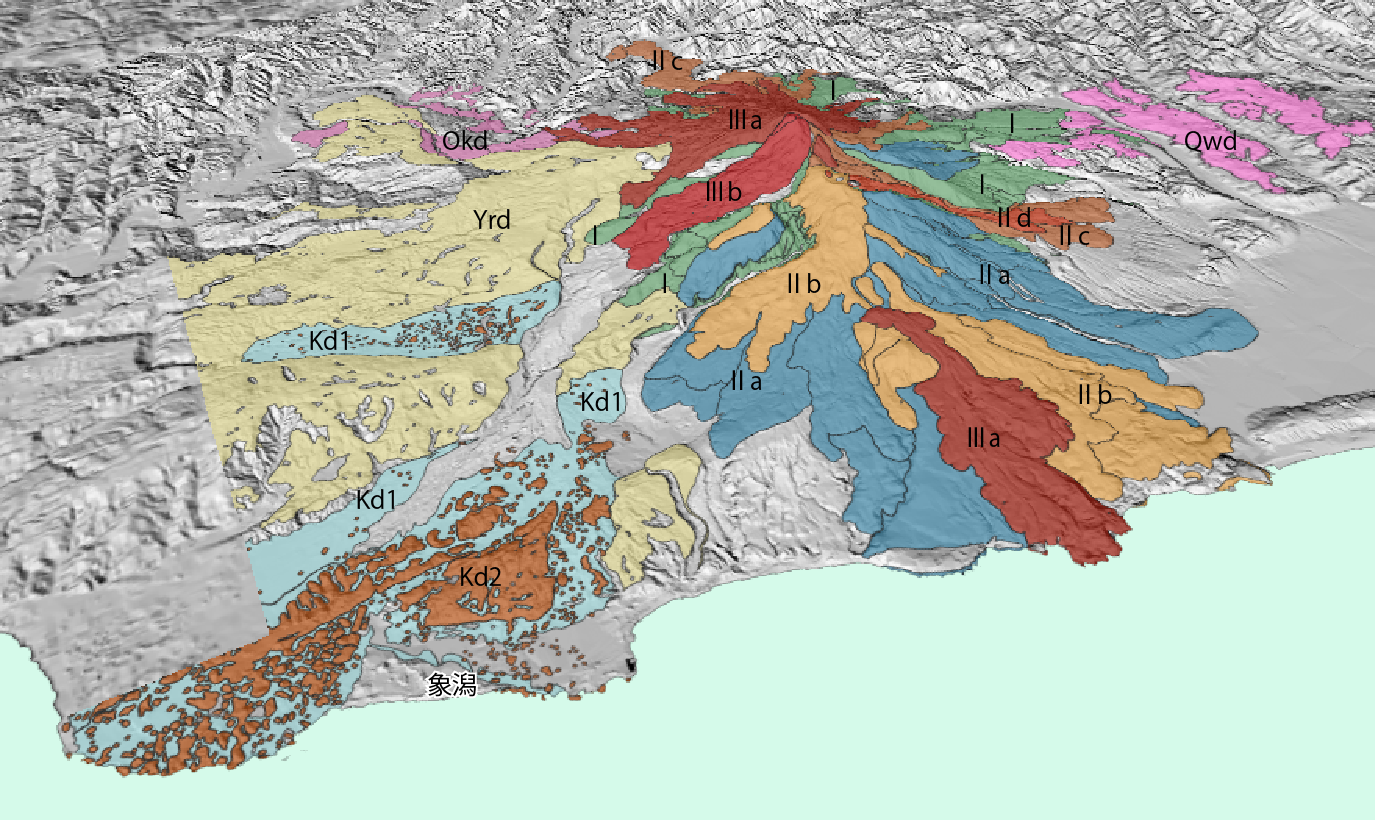

■ 鳥海山の3D地質図 鳥海山の北西から見た画像になります。
Ⅰ：ステージⅠ噴出物、Owd：大蕨岩屑堆積物、Yrd：由利原岩屑堆積物、Okd：奥山岩屑なだれ堆積物、Ⅱa：ステージⅡa噴出物、Ⅱb：ステージⅡb噴出物、Ⅱd：ステージⅡd噴出物、Ⅲa：ステージⅢa噴出物、Ⅲb：ステージⅢb噴出物、Ⅲc：ステージⅢc噴出物、Kd1：象潟岩屑なだれ堆積物、Kd2：象潟岩屑なだれ堆積物（流れ山）
地質図は、大沢ほか（1982）、大沢ほか（1988）、土屋（1989）、中野・土屋（1992）をデジタル化したシェープファイルを用いて編集しました。
標高モデルはASTER GDEMを用いました。

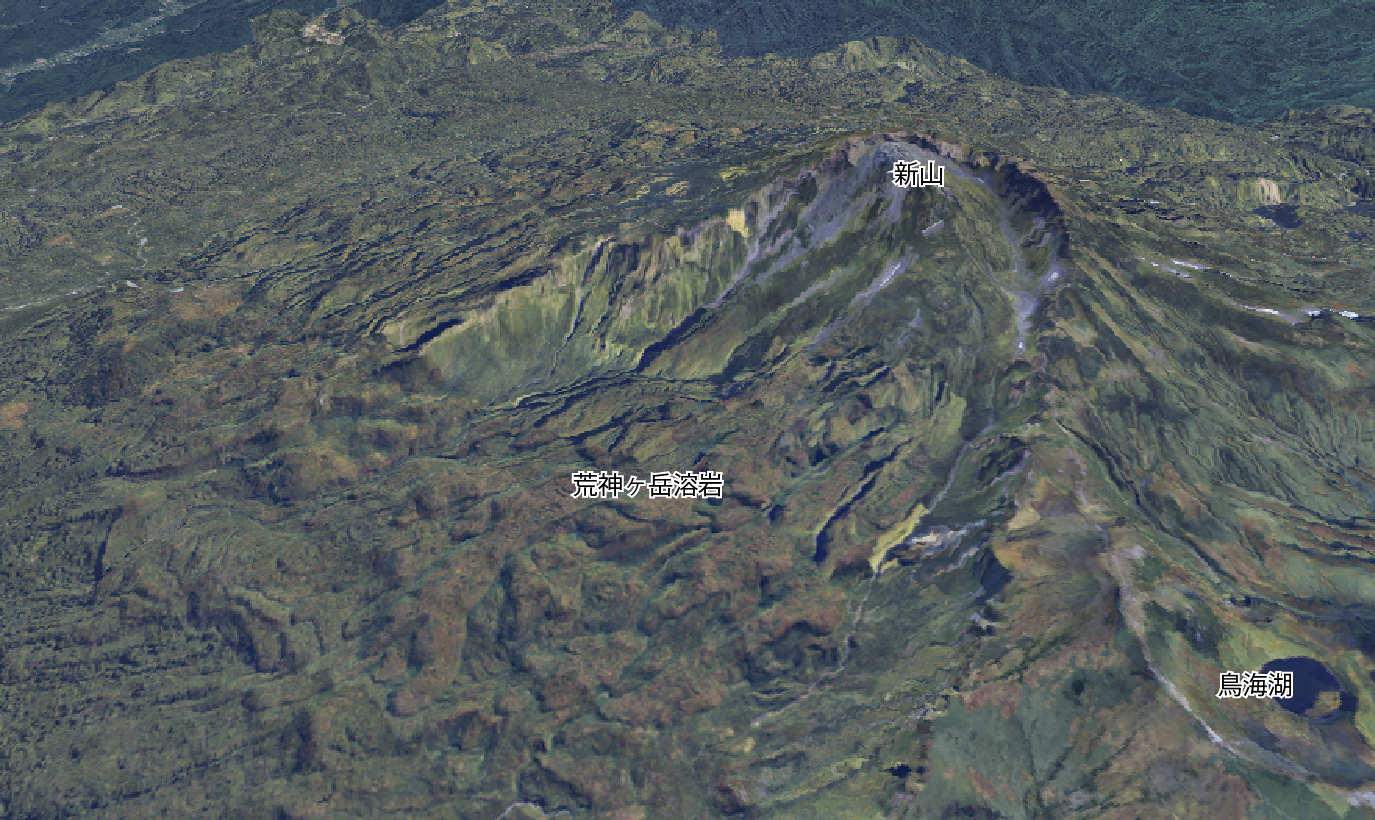

■ 鳥海山3D画像 鳥海山の北西側から見た画像になります。
画像は国土地理院オルソ画像を用いて作成しました。
標高モデルはASTER GDEMを用いました。

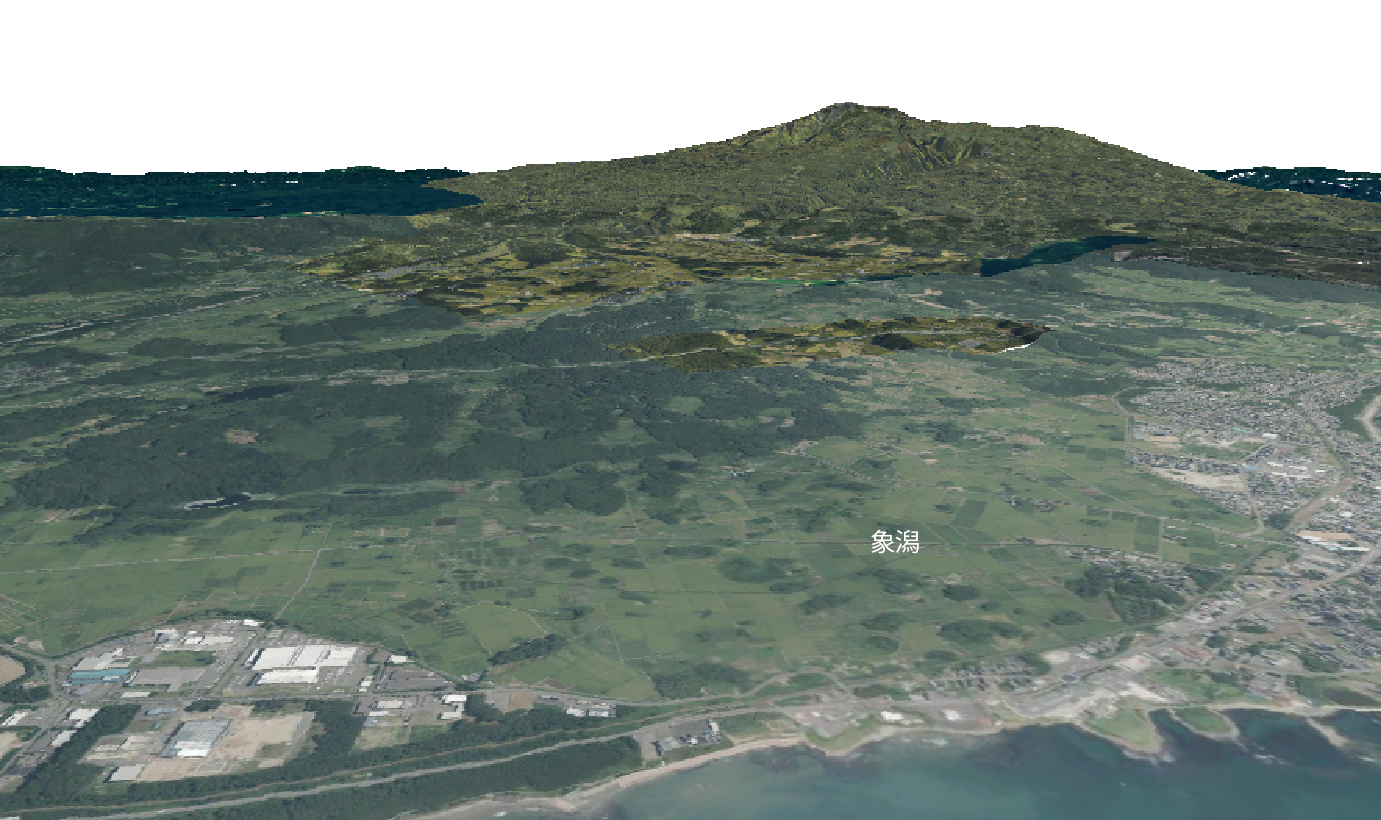

■ 鳥海山の3D画像 鳥海山の北西側から見た画像になります。
画像は国土地理院オルソ画像を用いて作成しました。
標高モデルはASTER GDEMを用いました。
引用文献
大沢穠・池辺穰・荒川洋一・土谷信之・佐藤博之・垣見俊弘(1982)地域地質研究報告「象潟地域の地質」．地質調査所
大沢穠・片平忠実・中野俊・土谷信之・粟田泰夫(1988)地域地質研究報告「矢島地域の地質」．地質調査所．
土谷信之(1989)地域地質研究報告「大沢地域の地質」．地質調査所.
中野俊・土谷信之(1992)地域地質研究報告「鳥海山及び吹浦地域の地質」．地質調査所.
