活火山の3D画像 岩手山
岩手山は約30万年前に活動を開始しました。1万年前以降に限っても30回以上の噴火を繰り返す活動的な火山です。最新のマグマ噴火は1732年（享保17年）で、北側斜面に溶岩（焼走溶岩）を流出しました 。1919年（大正8年）には水蒸気噴火が発生しています。
■ 岩手山3D画像 岩手山の北西から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。
■ 岩手山の3D地質図
網張火山群
As：正徳沢火山噴出物、Am:鎌倉森火山噴出物、Au：姥倉火山噴出物、Ae：犬倉東火山噴出物、Ai：犬倉火山噴出物、Aa：有根沢溶岩、Ag：玄武洞溶岩、Ao：玄武温泉溶岩
西岩手-鬼ヶ城ステージ
Ws：西岩手主火山体、Wk：玄倉火山体、Dg：五百森岩屑なだれ堆積物、Da：青山町岩屑なだれ堆積物、DO：大石渡・小岩井岩屑なだれ堆積物、
東岩手-鬼又ステージ
Do：鬼又火山噴出物
西岩手-御神坂ステージ
Wo：御神坂火山噴出物、Cs：篠ヶ森火砕流堆積物
西岩手-御苗代ステージ
Co:大地獄谷溶岩、Cy：矢切沢溶岩、Cn：御苗代溶岩、Ck：御釜溶岩、Cz：金沢火砕流堆積物
東岩手-平松不動ステージ
Dy：山子沢岩屑なだれ堆積物、HG：平松不動火山噴出物
西岩手-ステージ
Cp：大地獄谷水蒸気爆発噴出物
東岩手-薬師岳ステージ
Dh：平松岩屑なだれ堆積物、h：流れ山、Y1:薬師岳第1期溶岩、Y2：薬師岳第2期溶岩、Yc：薬師岳スコリア丘、Y3：薬師岳第3期溶岩、Y4：薬師岳第4期溶岩、Di：1本木岩屑なだれ堆積物、Yu：薬師岳溶結火砕岩、Ym：妙高岳スコリア丘、Ya：1732年噴出物 焼走溶岩
地質図は、伊藤・土居（2005）をデジタル化したシェープファイルを用いました。
標高モデルはASTER GDEMを用いました。

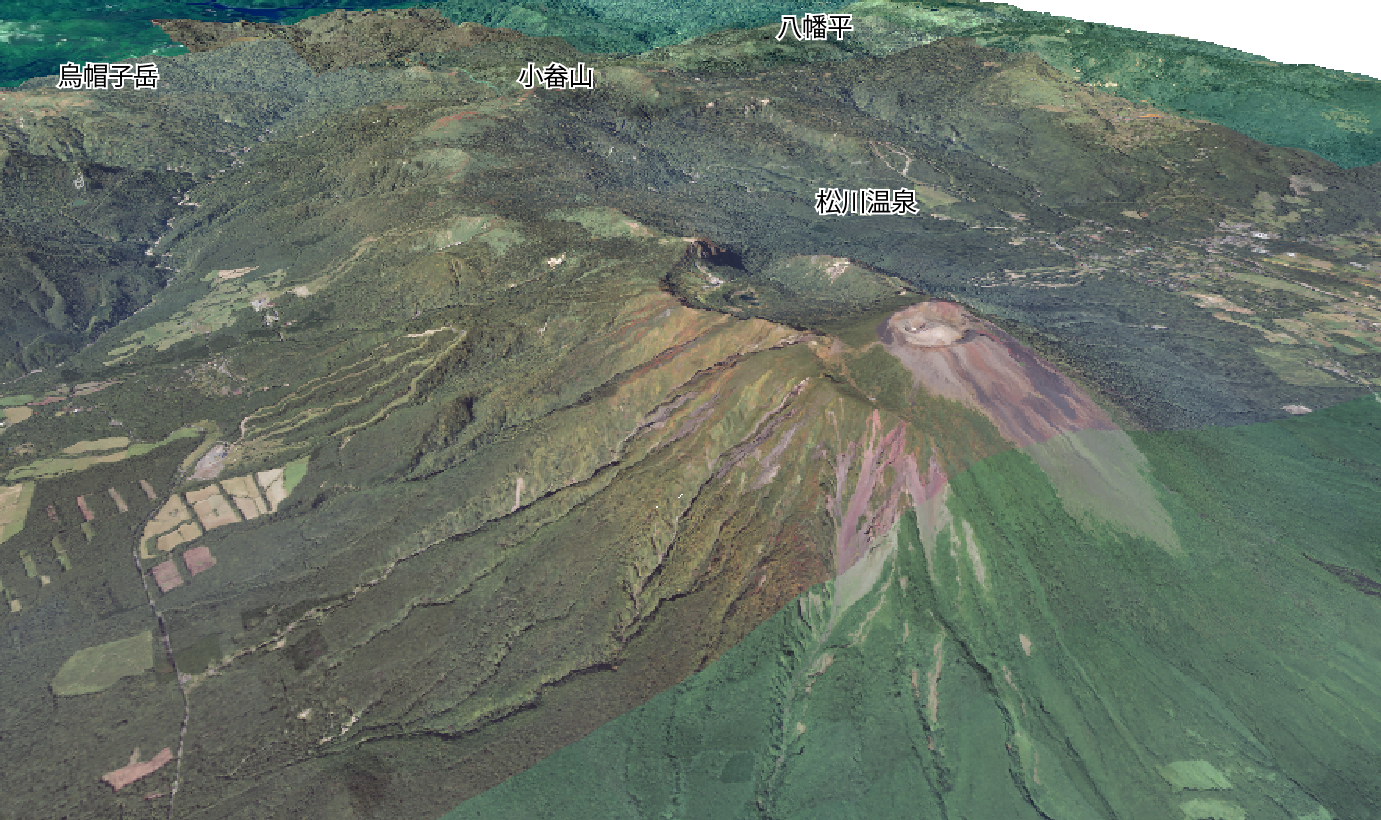

■ 岩手山3D画像 岩手山の北西側から見た画像になります。
画像は国土地理院オルソ画像を用いて作成しました。
標高モデルはASTER GDEMを用いました。

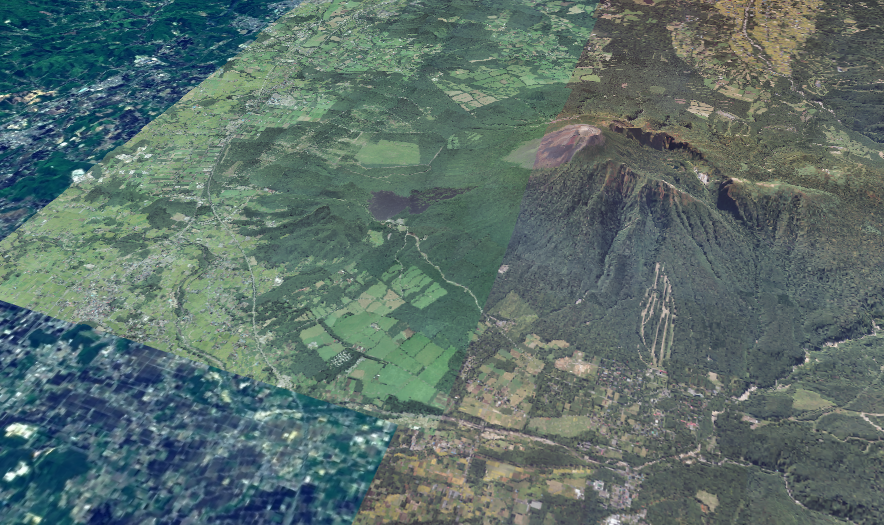

■ 岩手山3D画像 岩手山の南東側から見た画像になります。
画像は国土地理院オルソ画像を用いて作成しました。
標高モデルはASTER GDEMを用いました。

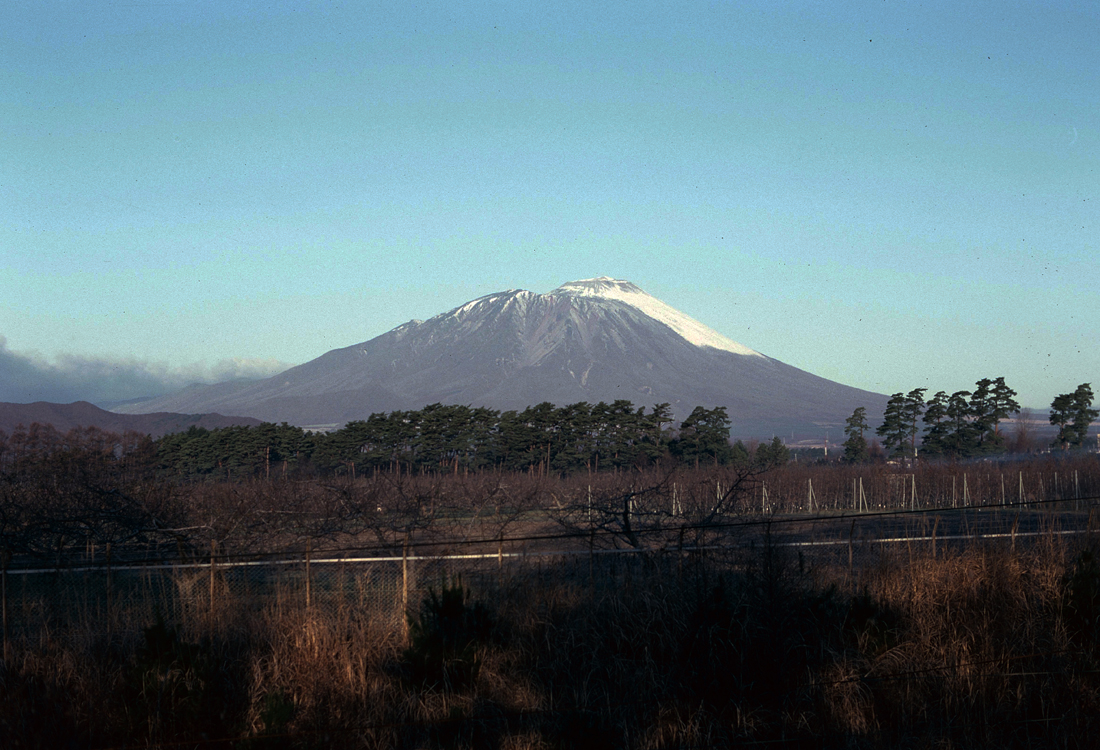

■ いわて銀河鉄道厨川駅付近から見た岩手山
引用文献
伊藤順一・土井宣夫（2005）岩手火山地質図．地質調査総合センター．
