活火山の3D画像 八甲田山
八甲田山は北八甲田火山群と南八甲田火山群からなります。最高地点は大岳の標高1585mです。南八甲田火山群の活動時期は100万年前から30万年前にかけて、北八甲田火山群の活動時期は40万年前から現在にかけてになります。 1万年前以降の噴火は大岳山頂付近と地獄沼で行われ、最新の噴火は4,000年前から6,000前に地獄沼で発生した水蒸気噴火です。

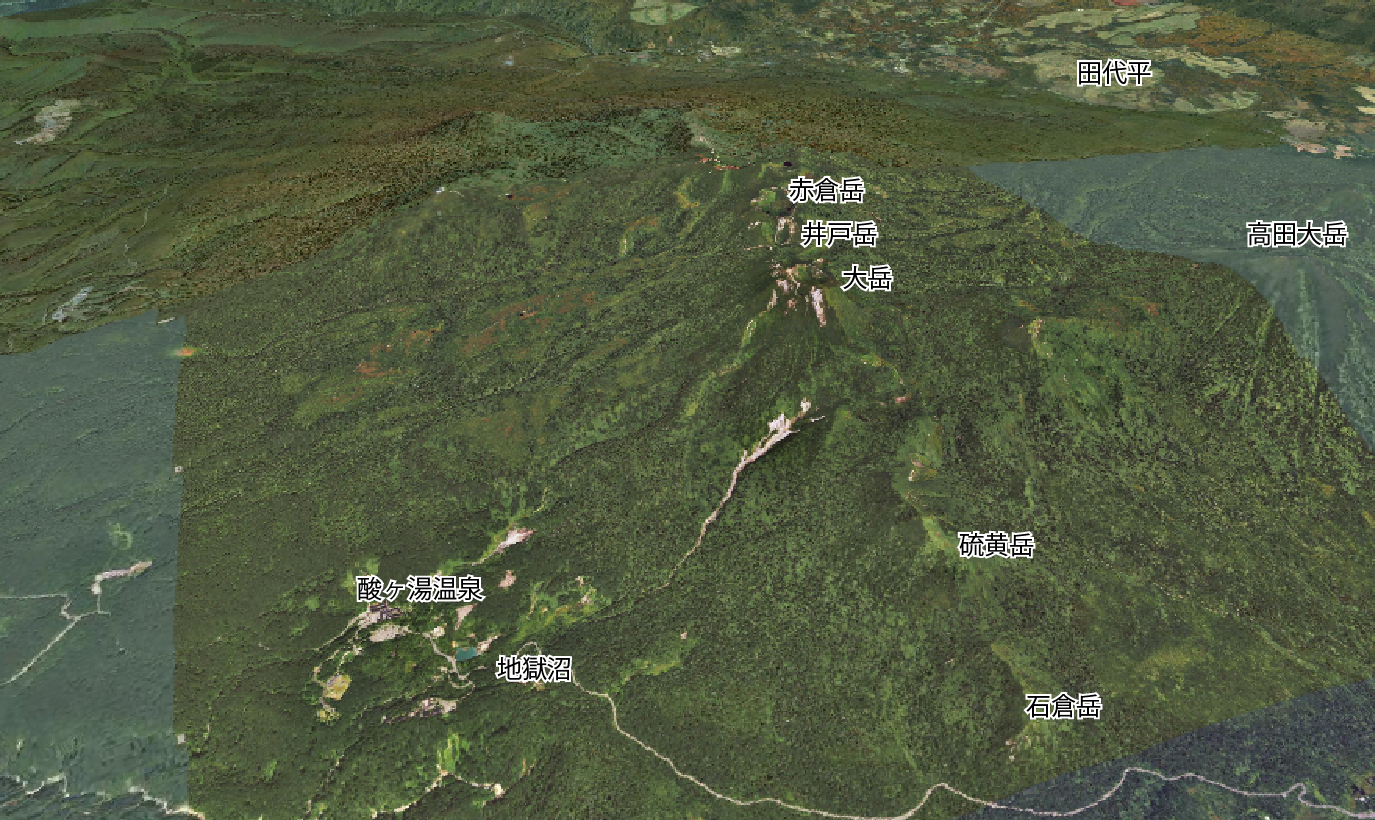

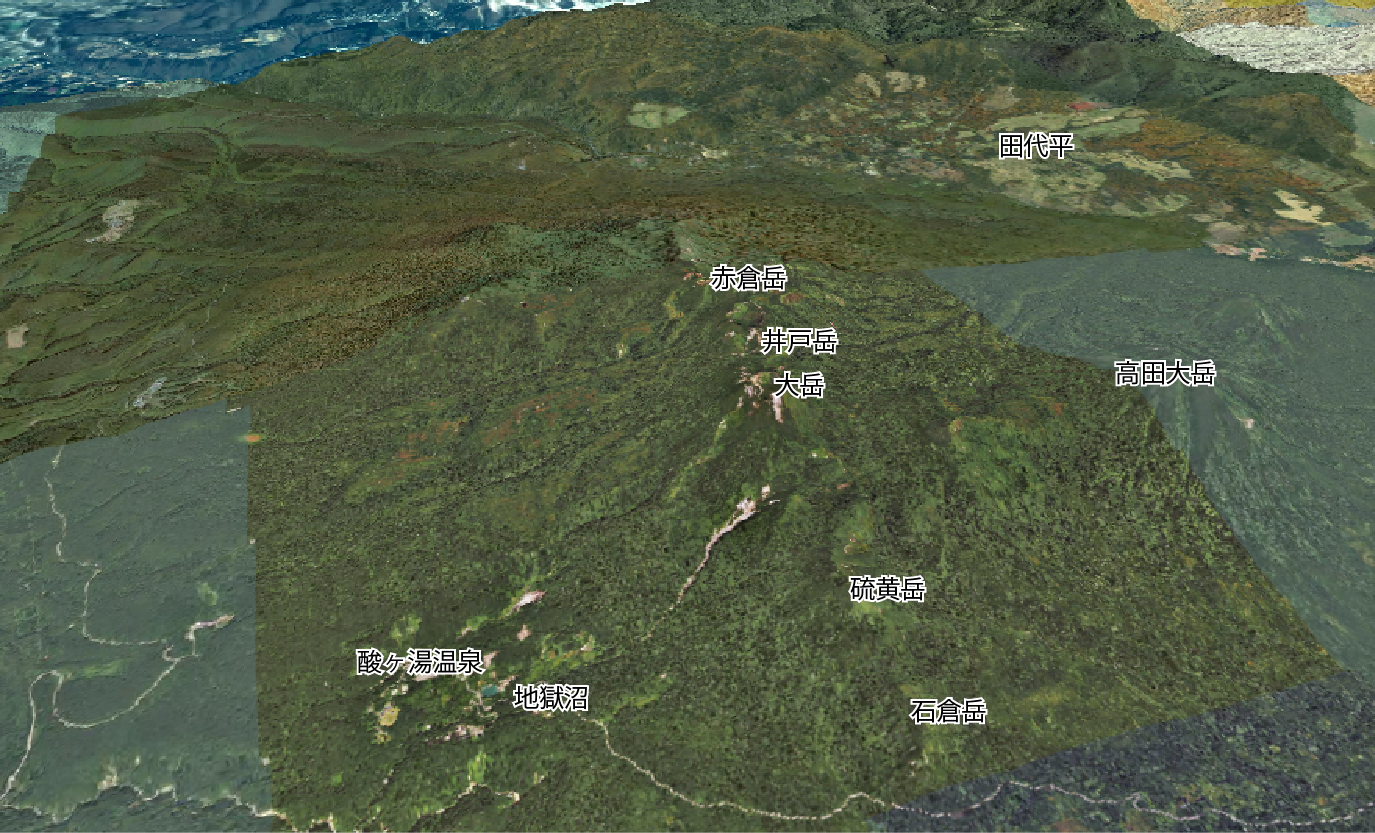

■ 八甲田山の3D画像 八甲田山の南側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

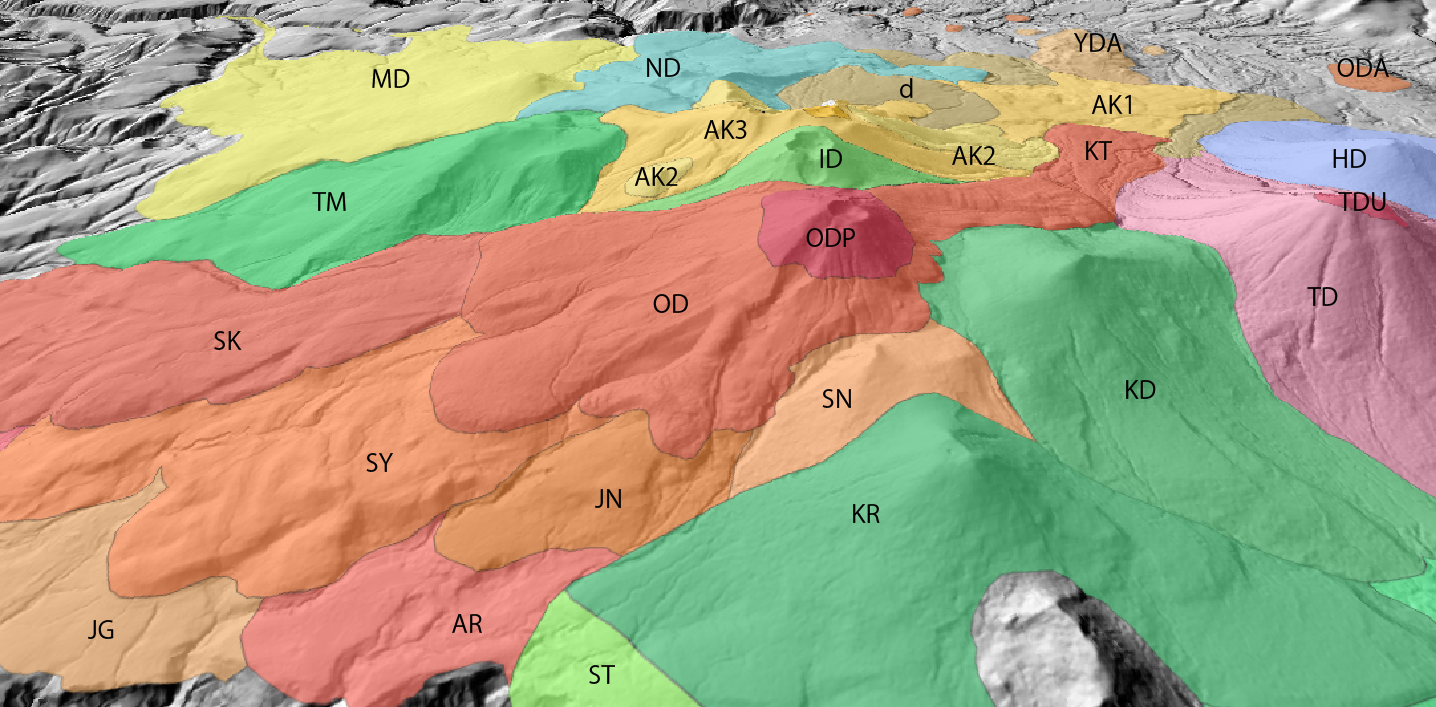

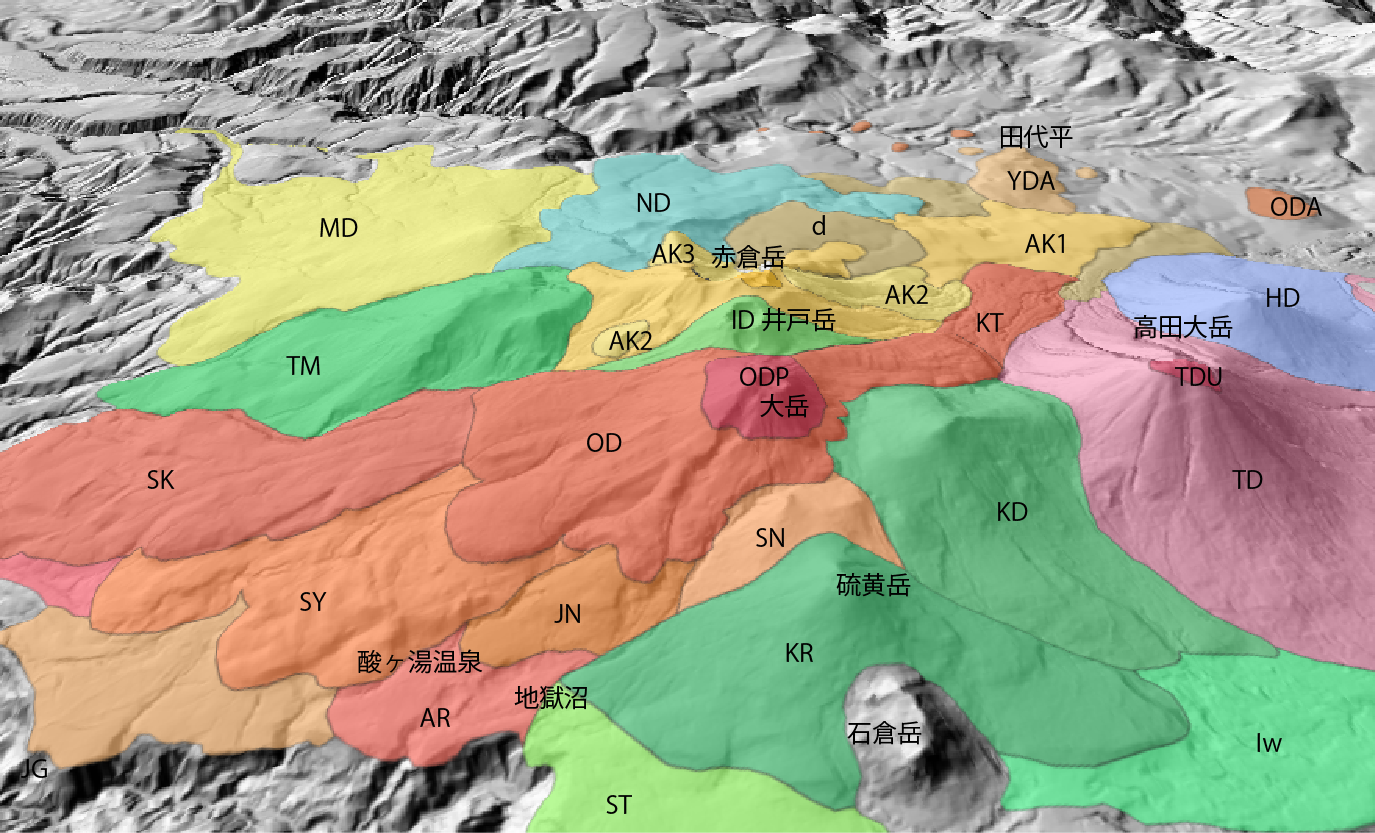

■ 八甲田山の3D地質図 八甲田山の南側から見た画像になります。
大岳火山
ODP大岳火砕丘、OD：大岳溶岩、SK：下毛無岱溶岩、JN：地獄沼溶岩、SY：酸ヶ湯溶岩、KT：小滝沢溶岩、AR：荒川溶岩、SM：下湯溶岩、JG：城ヶ倉溶岩
井戸岳火山
ID：井戸岳溶岩類
小岳火山
KD：小岳溶岩
硫黄岳火山
IW：硫黄岳溶岩類、ST：逆岱溶岩、KR：涸沢溶岩
仙人岱火山
SN：仙人岱溶岩類
赤倉岳火山
AK4：赤倉岳第4期溶岩類、YDA赤倉岳新期岩屑なだれ堆積物、AK3：赤倉岳第3期火砕岩、ODA：赤倉岳古期岩屑なだれ堆積物、AK2：赤倉岳第2期溶岩類、AK1：赤倉岳第1期溶岩類
鳴沢台地火山
ND：鳴沢台地溶岩類
前嶽火山
MD：前嶽溶岩類
田茂萢岳火山
TM：田茂萢岳溶岩
高田大岳火山
TDU：高田大岳上部溶岩類、TD：高田大岳溶岩類
雛岳火山
HD:雛岳溶岩類
地質図は、工藤ほか（2004）をデジタル化し編集しました。
標高モデルはASTER GDEMを用いました。

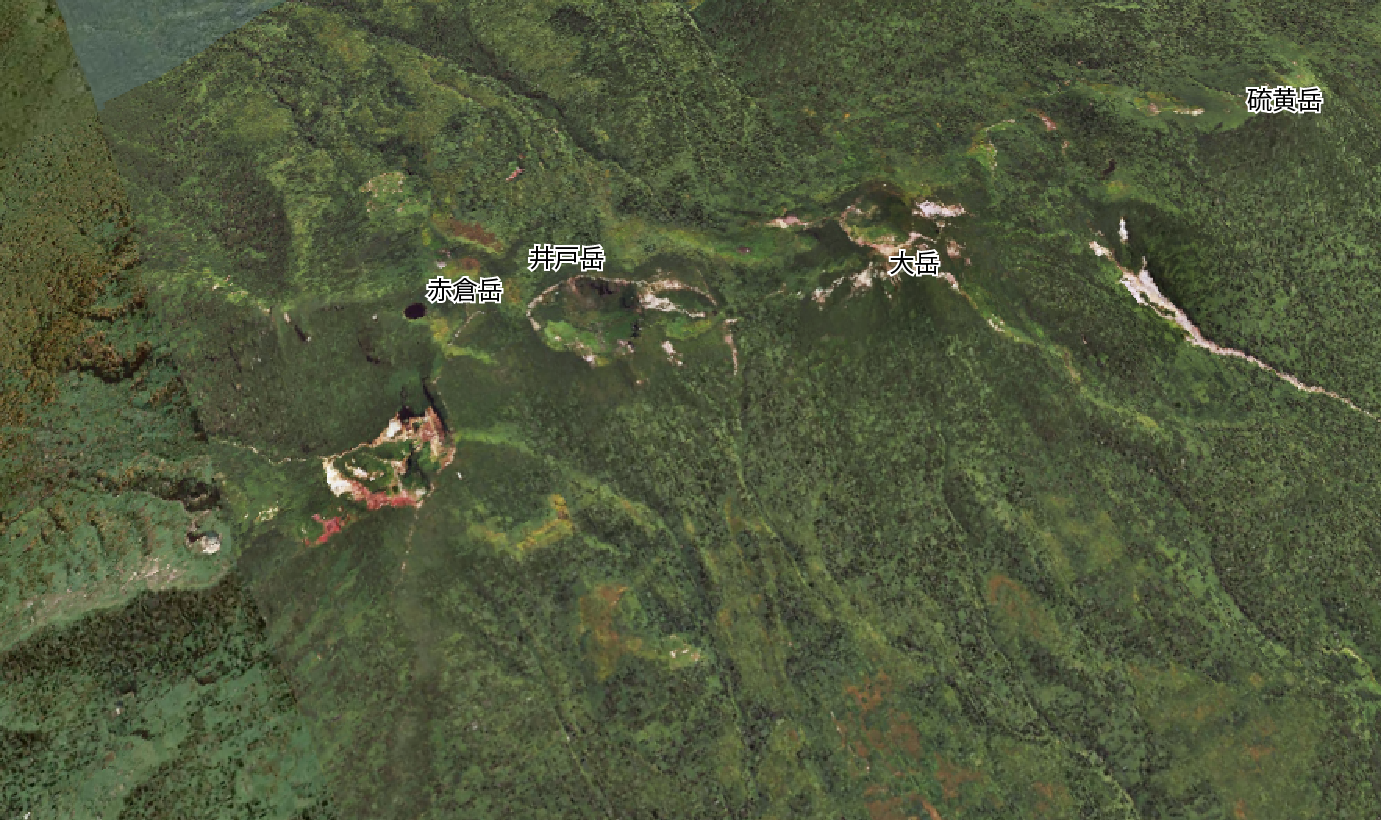

■ 八甲田山の3D画像 八甲田山の西側から見た画像になります。

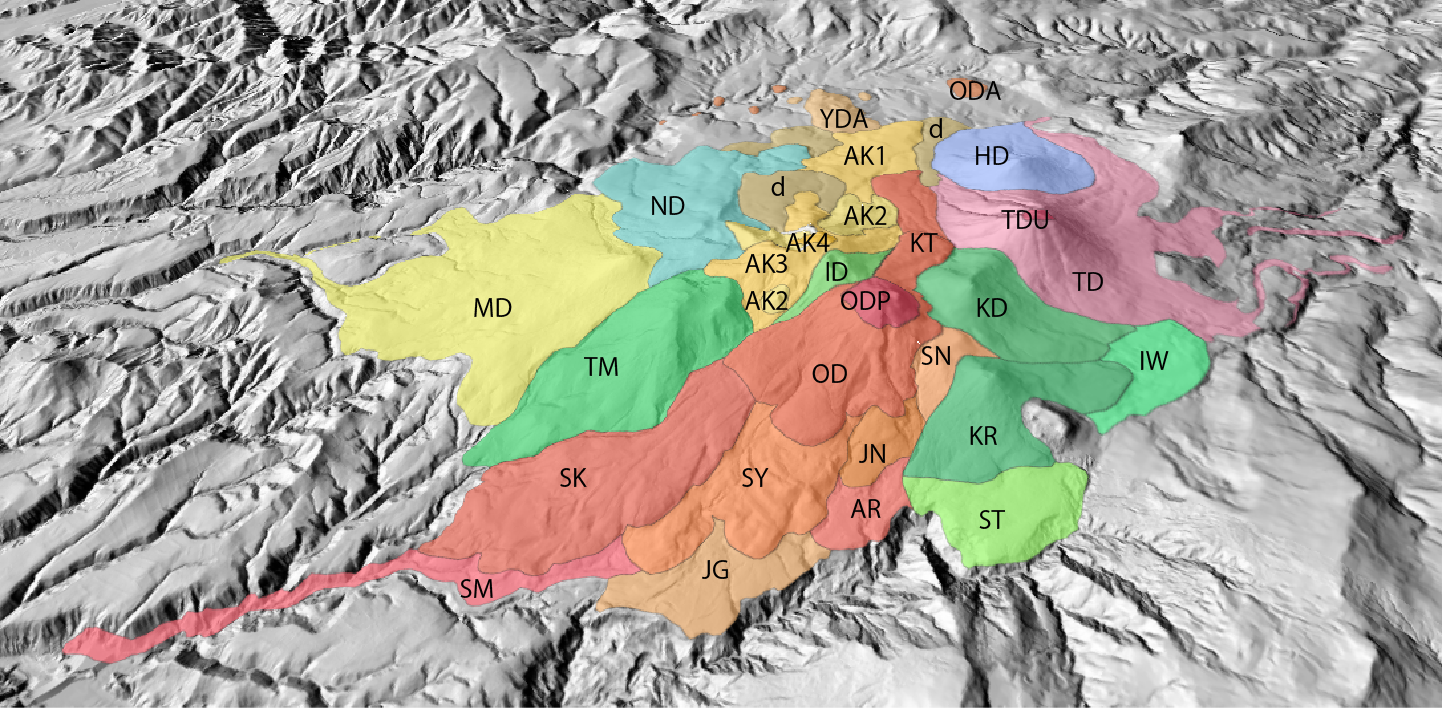

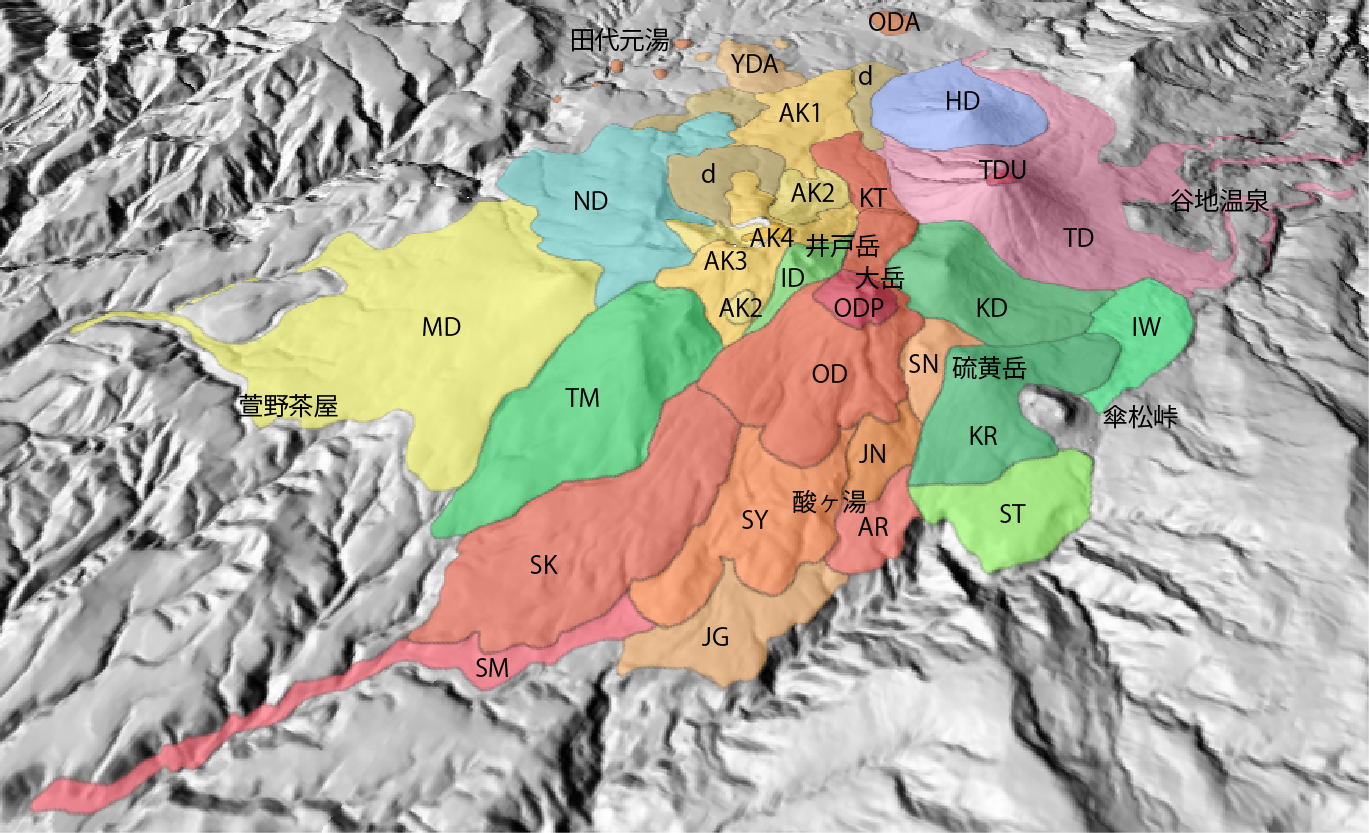

■ 八甲田山の3D地質図 八甲田山の南西側からみた図になります。
大岳火山
ODP大岳火砕丘、OD：大岳溶岩、SK：下毛無岱溶岩、JN：地獄沼溶岩、SY：酸ヶ湯溶岩、KT：小滝沢溶岩、AR：荒川溶岩、SM：下湯溶岩、JG：城ヶ倉溶岩
井戸岳火山
ID：井戸岳溶岩類
小岳火山
KD：小岳溶岩
硫黄岳火山
IW：硫黄岳溶岩類、ST：逆岱溶岩、KR：涸沢溶岩
仙人岱火山
SN：仙人岱溶岩類
赤倉岳火山
AK4：赤倉岳第4期溶岩類、YDA赤倉岳新期岩屑なだれ堆積物、AK3：赤倉岳第3期火砕岩、ODA：赤倉岳古期岩屑なだれ堆積物、AK2：赤倉岳第2期溶岩類、AK1：赤倉岳第1期溶岩類
鳴沢台地火山
ND：鳴沢台地溶岩類
前嶽火山
MD：前嶽溶岩類
田茂萢岳火山
TM：田茂萢岳溶岩
高田大岳火山
TDU：高田大岳上部溶岩類、TD：高田大岳溶岩類
雛岳火山
HD:雛岳溶岩類
地質図は、工藤ほか（2004）をデジタル化し編集しました。
標高モデルはASTER GDEMを用いました。。

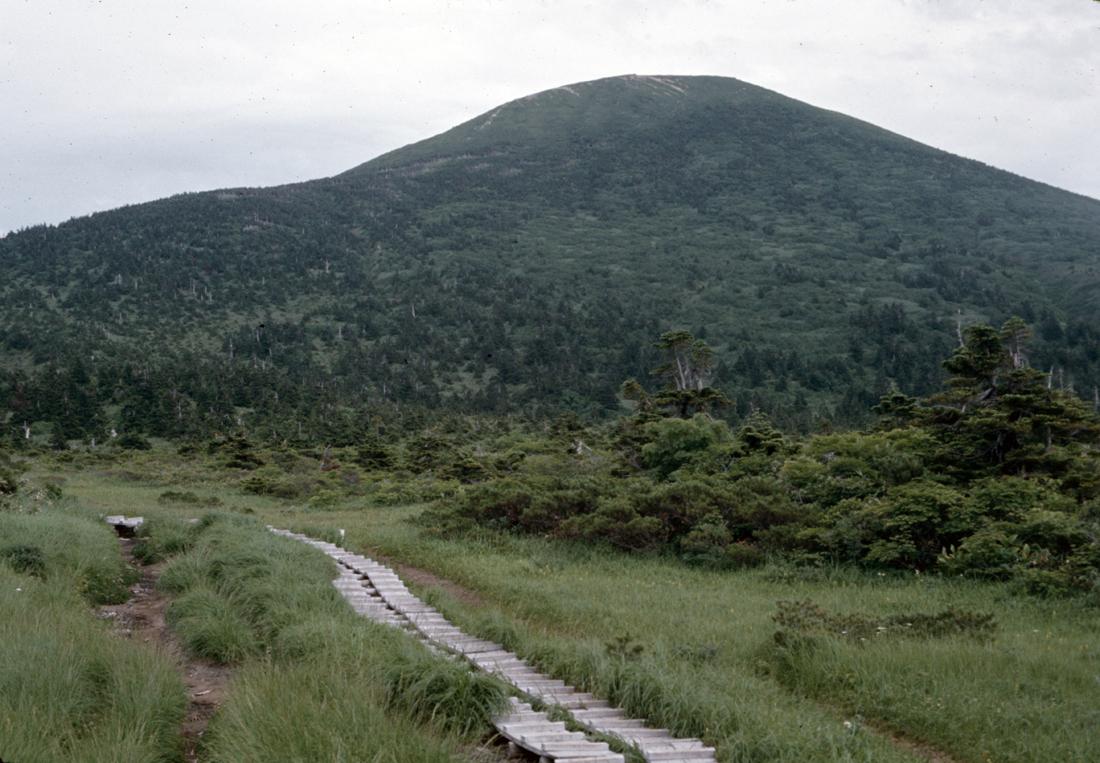

■ 毛無岱から見た大岳

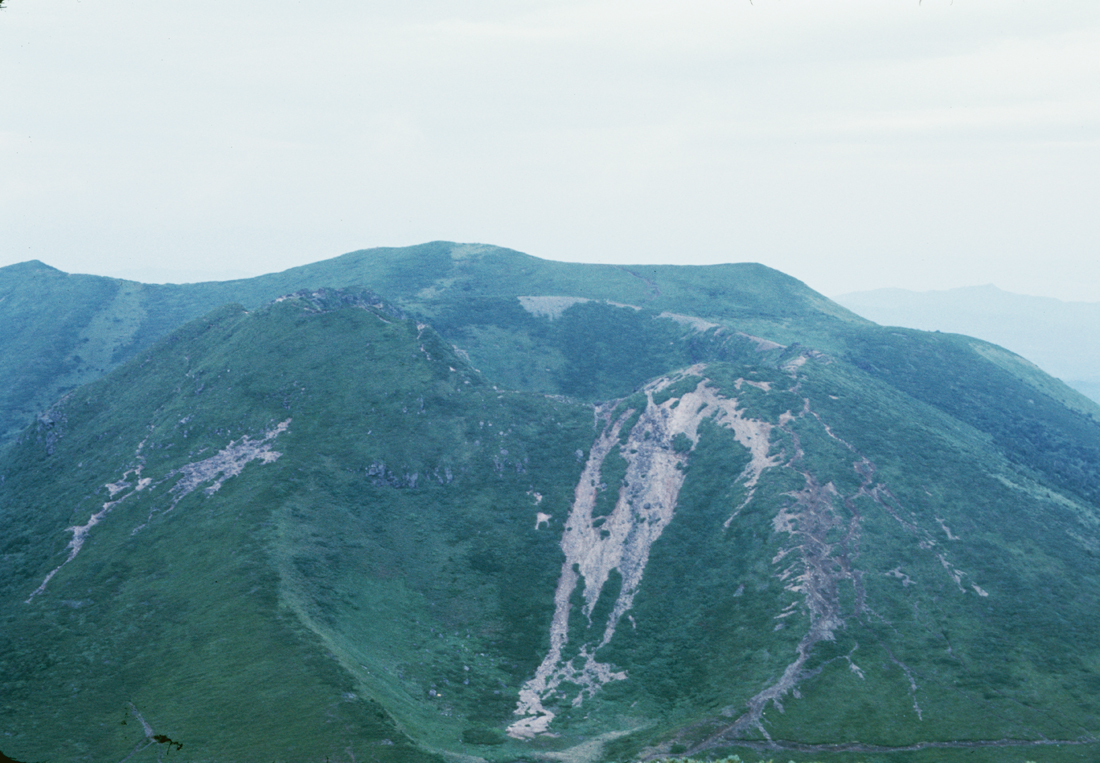

■ 大岳から見た井戸岳方面
引用文献
工藤崇・宝田晋治・佐々木実（2004）東北日本，北八甲田火山群の地質と火山発達史．地質学雑誌，110，271-289．
