活火山の3D画像 恵山
恵山は複数の溶岩ドームからなる最大標高617.6mの活火山です。およそ5万年前に活動を開始して、海向山、北外輪山、南外輪山、椴山、スカイ沢山などの溶岩ドームを形成し、最新の溶岩ドームはおよそ9千年前の恵山溶岩ドームと御崎溶岩ドームです。それ以降は山頂付近で小規模噴火が発生しています。最新の活動は1874年の水蒸気噴火です。

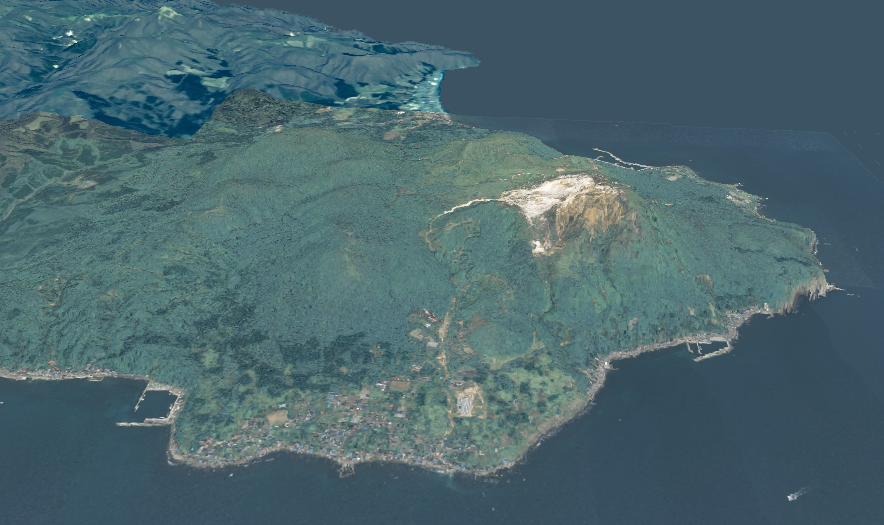

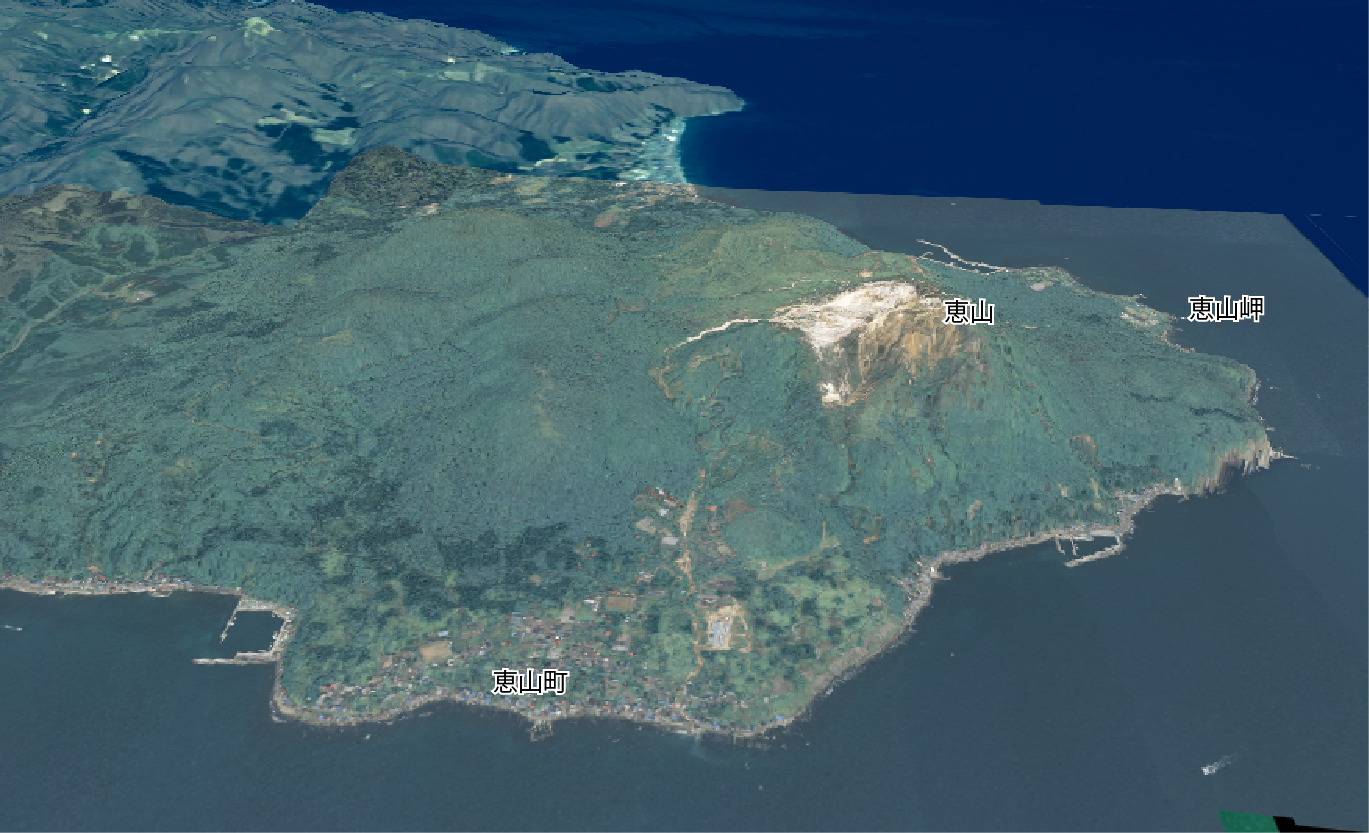

■ 恵山の3D画像 恵山の南側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

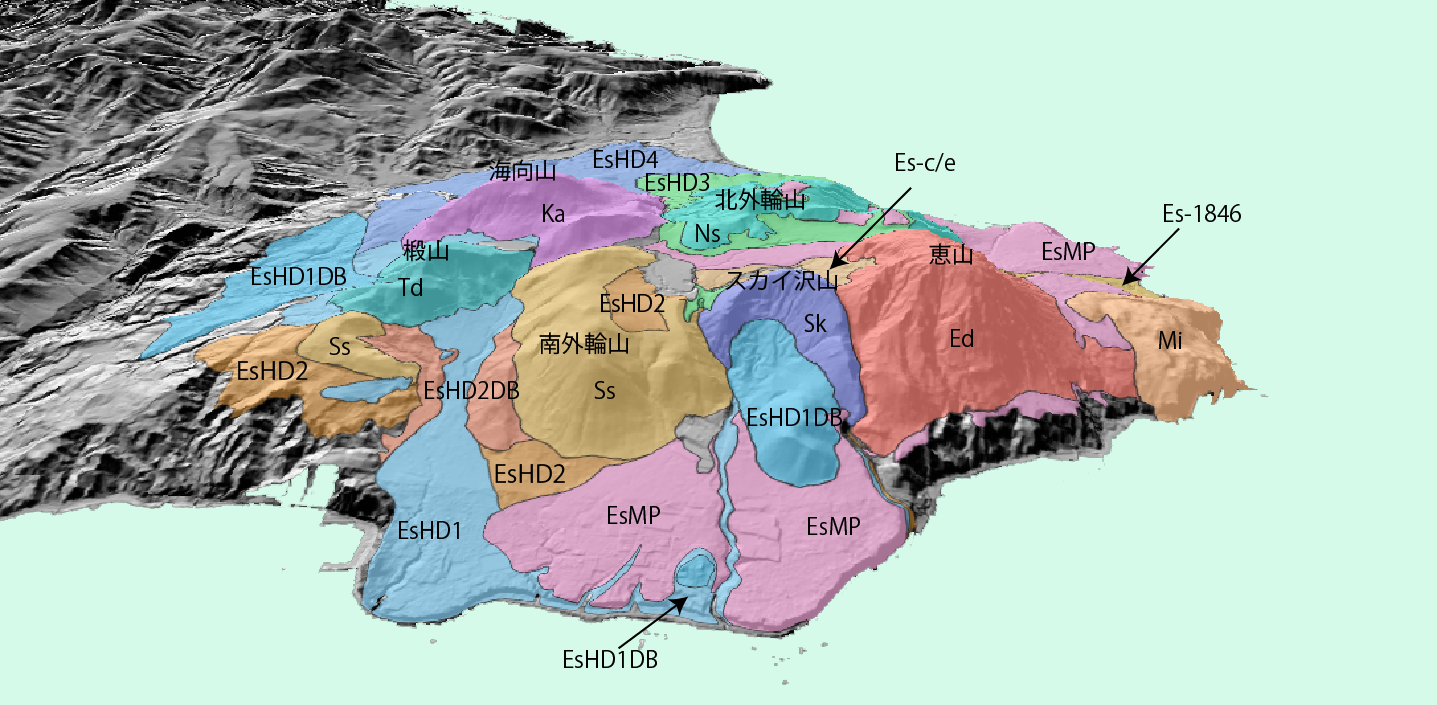

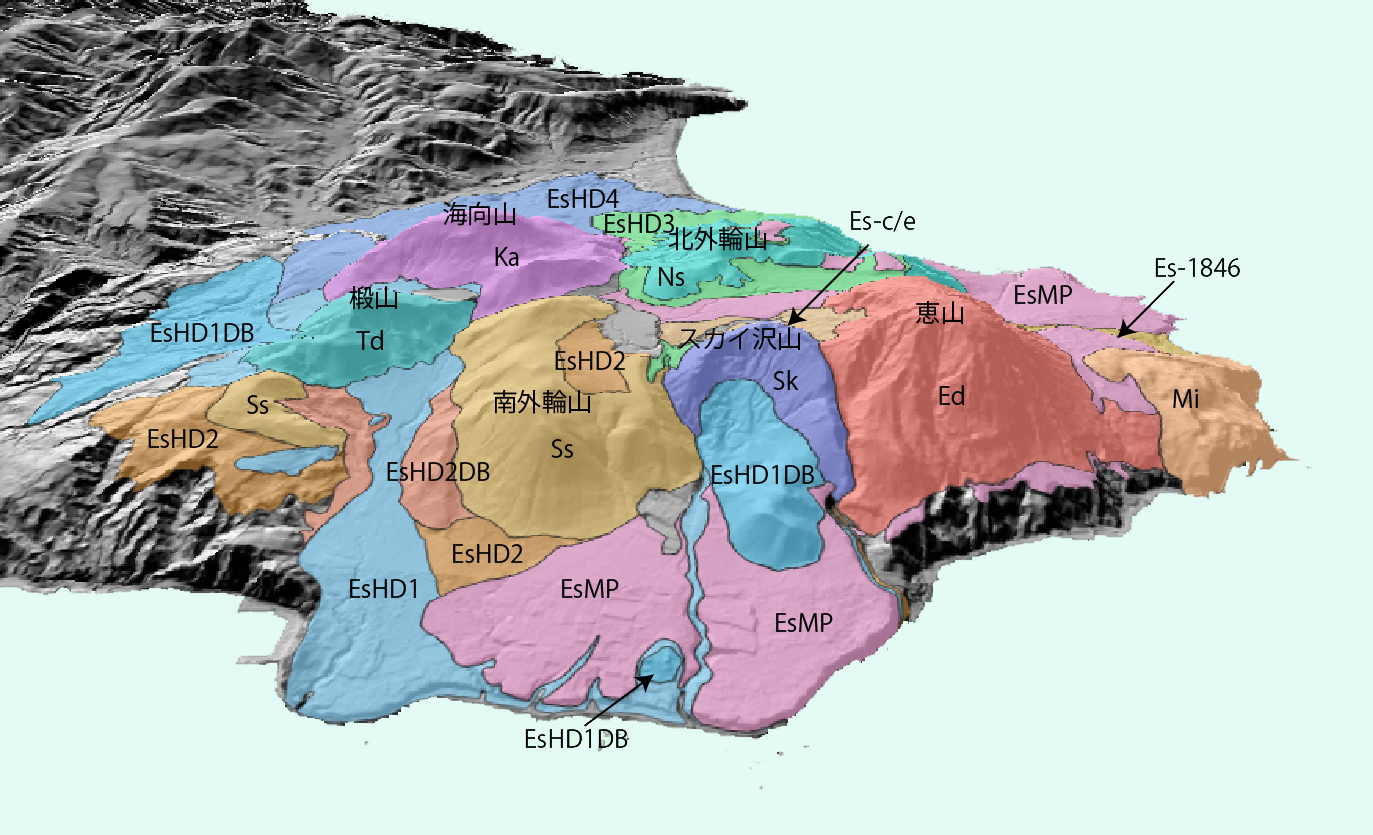

■ 恵山の3D地質図
Ka：海向山溶岩ドーム、EsHD4：火砕堆積物4、Ns:北外輪山溶岩ドーム、EsHD3：火砕堆積物3、Ss：南外輪山溶岩ドーム、EsHD2DB：岩屑なだれ及びラハール堆積物、EsHD2：火砕堆積物2、Td：椴山溶岩ドーム、Sk：スカイ沢山溶岩ドーム、EsHD1DB：岩屑なだれ及びラハール堆積物、 EsHD1：火砕堆積物1、Ed：恵山山頂溶岩ドーム、Mi：御崎溶岩ドーム、EsMP：元村火砕堆積物、Esc/e：Es-c及びEs-e火砕流及びラハール堆積物、Es-1846：1846年ラハール堆積物
標高モデルはASTER GDEMを用いました。地質は三浦ほか（2022）をデジタル化しました。

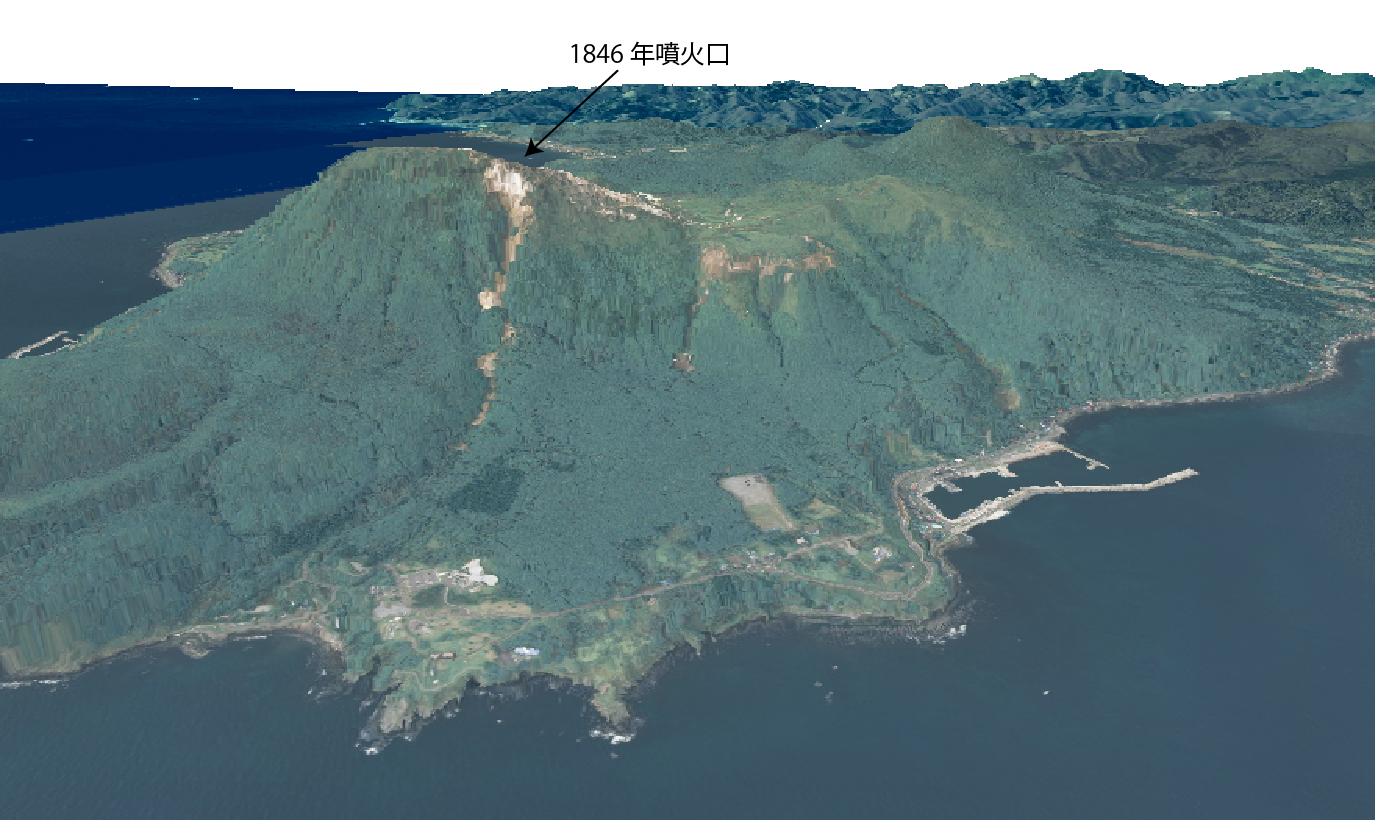

■ 恵山の3d画像 恵山の東側から見た画像になります。1846年には山頂付近で水蒸気噴火がありラハール（火山泥流）が発生しました。

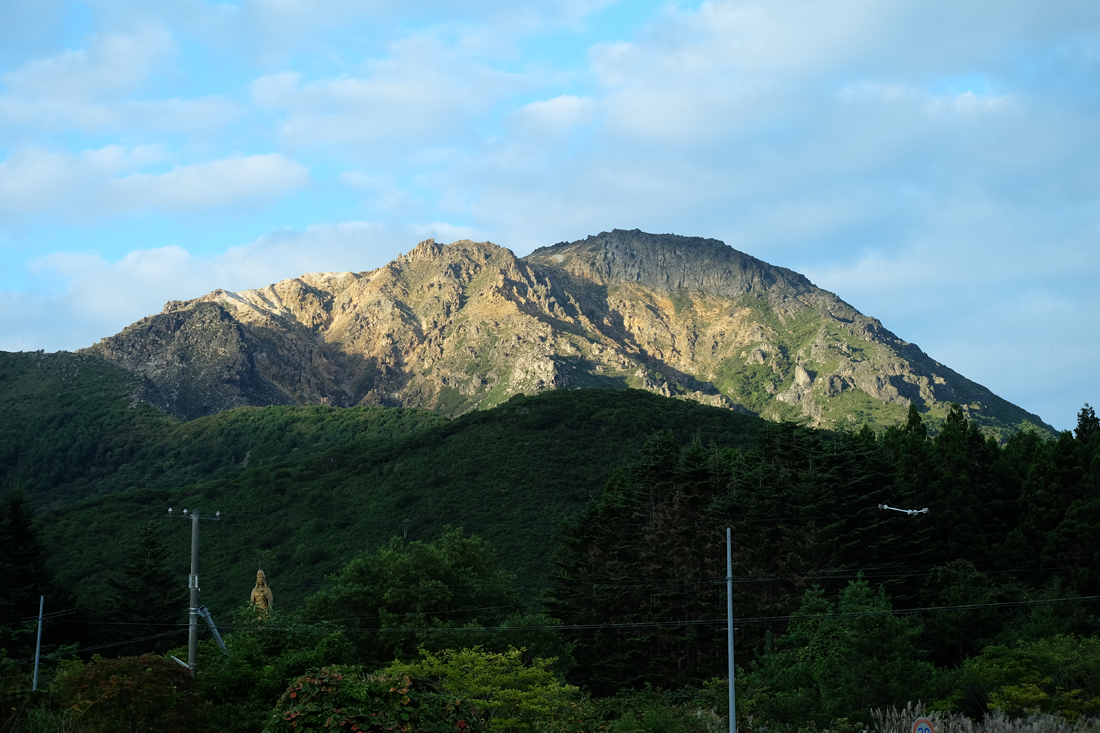

■ 函館市恵山町から見た恵山
引用文献
三浦大助・古川竜太・荒井健一（2022）恵山火山地質図．地質調査総合センター．
