活火山の3D画像 有珠山
有珠山は洞爺カルデラの南縁に位置する後カルデラ火山です。歴史時代にもたびたび噴火し、軽石噴出、火砕流流出、溶岩円頂丘の形成をしてきました。最新の噴火は2000（平成12）年、洞爺湖温泉近くの西山及び金毘羅山付近での噴火で、マグマ水蒸気噴火及び水蒸気噴火で多数の火口を形成しました。 一部の火口からは熱泥流が発生し住宅などに被害が生じました。
■ 有珠山の3D画像 有珠山の北西側から見た画像になります。。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

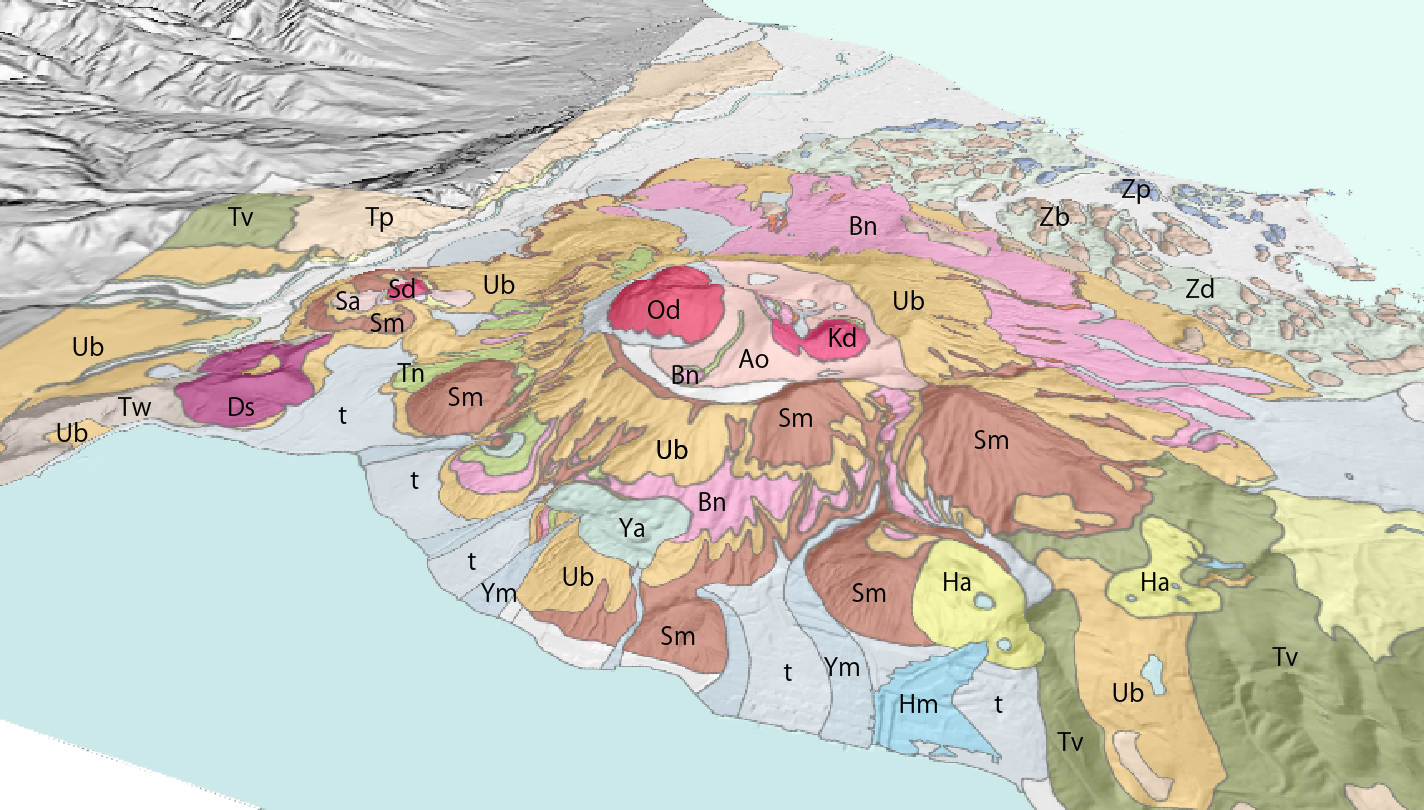

■ 有珠山の3D地質図
Tv：新第三紀火山岩類、Sm：有珠外輪山溶岩、Zb・Zd・Zp：善光寺岩屑なだれ堆積物、Ub:1663（寛文三）年噴出物、Kd:1769（明和五）年噴出物 小有珠溶岩円頂丘、Bn：1822（文政五）年噴出物 文政火砕流堆積物、Tn：1853（嘉永六）年噴出物 嘉永火砕流堆積物、Od：同 大有珠溶岩円頂丘、 Ya:1910（明治43）年降下火砕物、Ym：同 火山泥流堆積物、Sa：1943-1945（昭和18-20）降下火砕物、Sd：同 昭和新山溶岩円頂丘、Ao：1977-1978（昭和52-53）年降下火砕物、Ha：2000（平成12）年降下火砕物、Hm：同 火山泥流堆積物、t：崖錐及び扇状地堆積物
標高モデルはASTER GDEMを用いました。地質区分は曽屋ほか（2007）によります。。
■ 有珠山の3D画像 矢印は2000年噴火の主な火口。
■ 洞爺湖から見た昭和新山
■ 2000年噴火口
■ 1977年噴火の状況 8月5日 撮影室蘭本線洞爺駅
引用文献
曽屋龍典・勝井義雄・新井田清信・堺幾久子・東宮昭彦（2007）有珠火山地質図（第2版）．地質調査総合センター．
