活火山の3D画像 樽前山
樽前山は支笏湖の南側に位置する支笏カルデラの後カルデラ火山、最高点は溶岩円頂丘頂部の1041mです。樽前山はおよそ9000年前に活動を開始し、火砕流や軽石を噴出する噴火を繰り返してきました。山頂の溶岩円頂丘が作られたのは1909年とされています（古川・中川，2010）。
■ 樽前山の3D画像 樽前山の南西側から見た画像になります。向かって右が樽前山、左が風不死岳。風不死岳も支笏カルデラの後カルデラ火山で、最新の活動は約4500年前の水蒸気噴火とされています(古川・中川，2009)。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

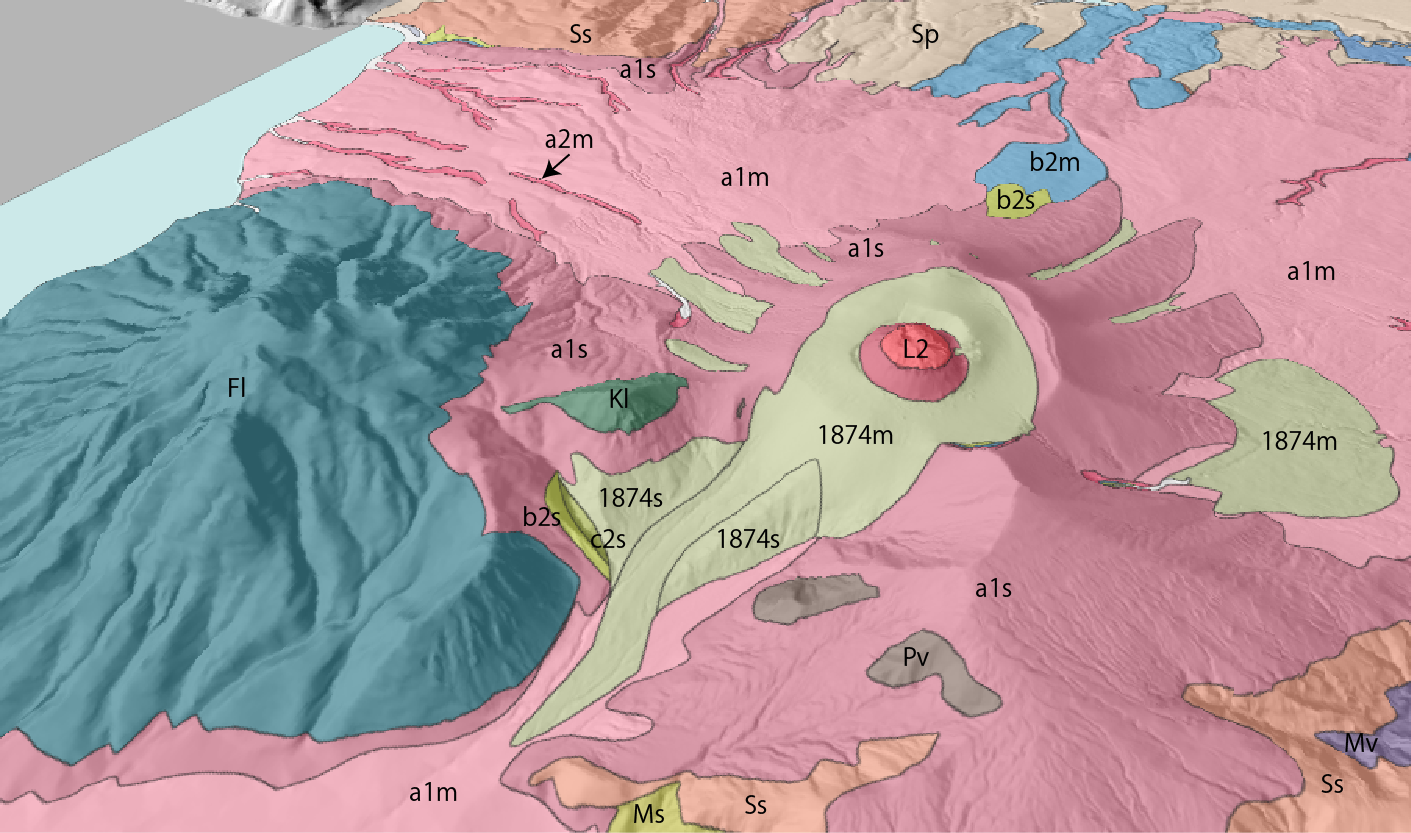

■ 樽前山の3D地質図
Fl：風不死火山古期及び新期噴出物、Kl：北山溶岩ドーム、c2s：c2fl火砕流堆積物、b2s：bfl-2火砕流堆積物 成層層及び降下火砕堆積物、b2m：bfl-2火砕流堆積物 塊状相、a1s：afl-1火砕流堆積物 成層層及び降下火砕堆積物、a1m：afl-1火砕流堆積物 塊状相、 1874s：1874年火砕流堆積物 成層相、1874m：1874年火砕流堆積物 塊状相、L2：1909年噴出物 溶岩ドーム
標高モデルはASTER GDEMを用いました。地質区分は古川・中川（2010）によります。
■ 樽前山の3D画像 樽前山の南側から見た画像になります。
■ 支笏湖から見た樽前山
引用文献
古川竜太・中川光弘（2009）後支笏カルデラ，風不死火山の爆発的噴火活動と年代．日本火山学会講演予稿集，2009，41．
古川竜太・中川光弘（2010）樽前火山地質図 1:30,000．地質調査総合センター．
