活火山の3D画像　丸山

丸山は標高1692mの成層火山と溶岩ドームからなる活火山で、最新の活動は1898年12月の水蒸気噴火です。この噴火では泥流が発生し、音更川、十勝川に流入したことにより河川水が白色に変状し、魚が死んだことなどが記録されています(北海道大学理学部ほか，1991）。

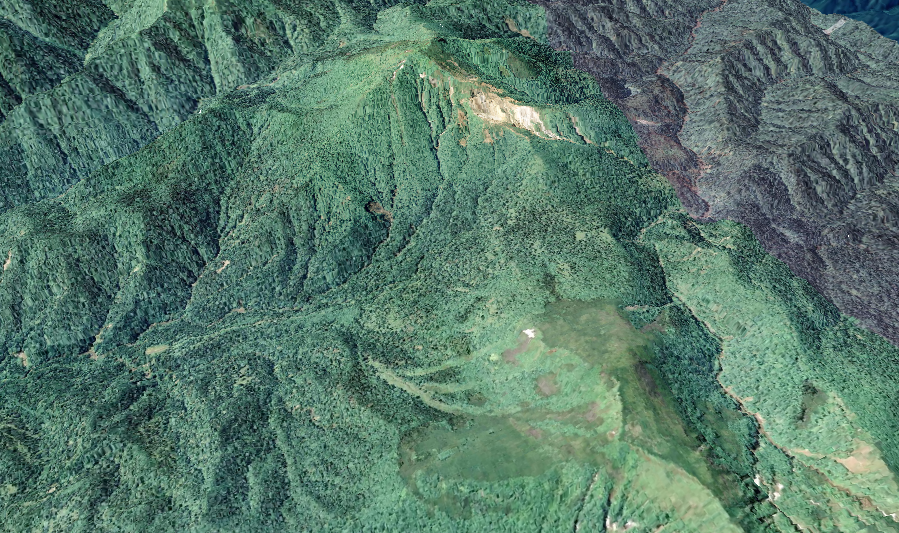

■　丸山の3D画像　丸山の南西側から見た画像になります。

標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

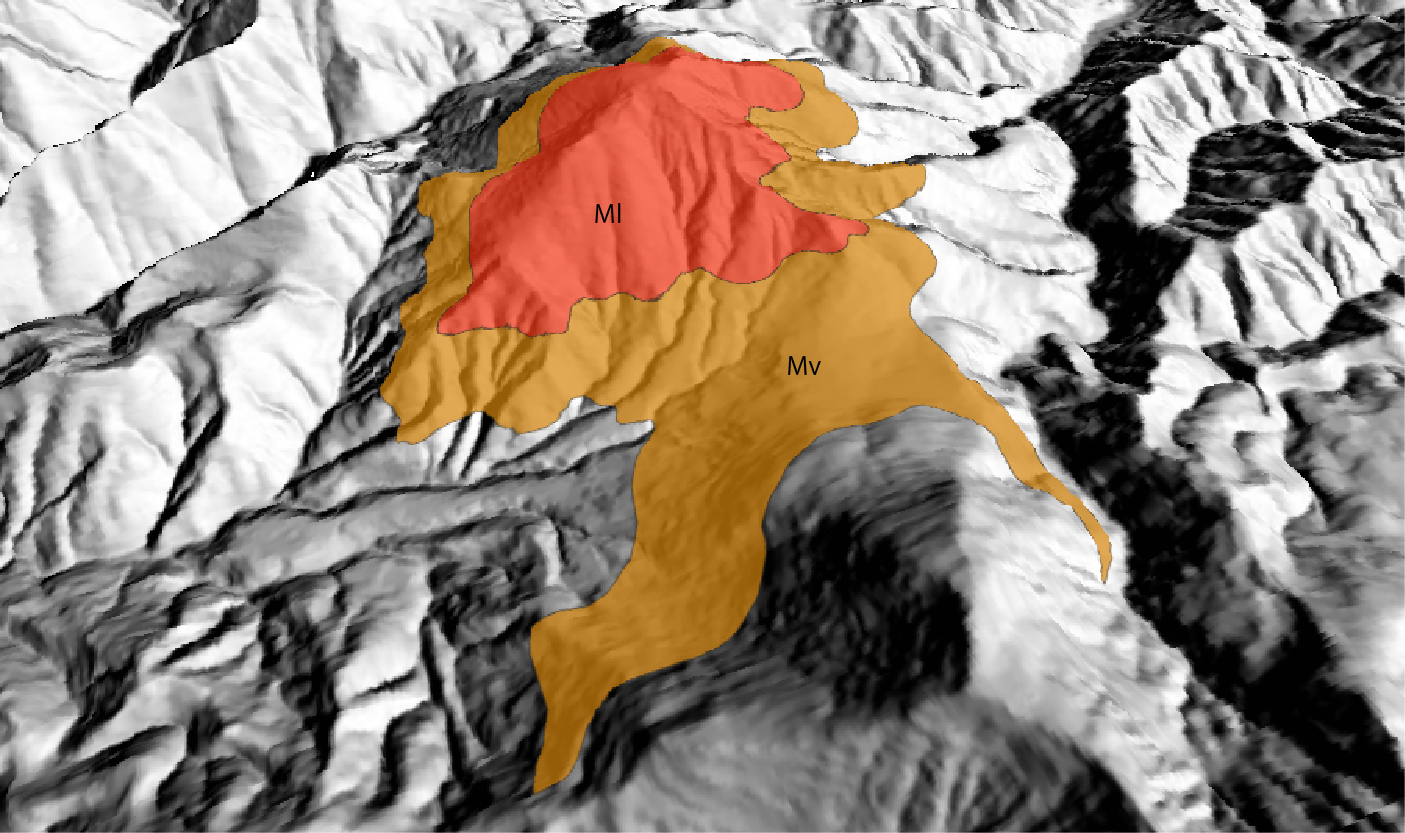

■　丸山の3D地質図　

Ml：溶岩、Mv:火山角礫岩

標高モデルはASTER GDEMを用いました。地質区分は山岸・ 松波（1976）によります。

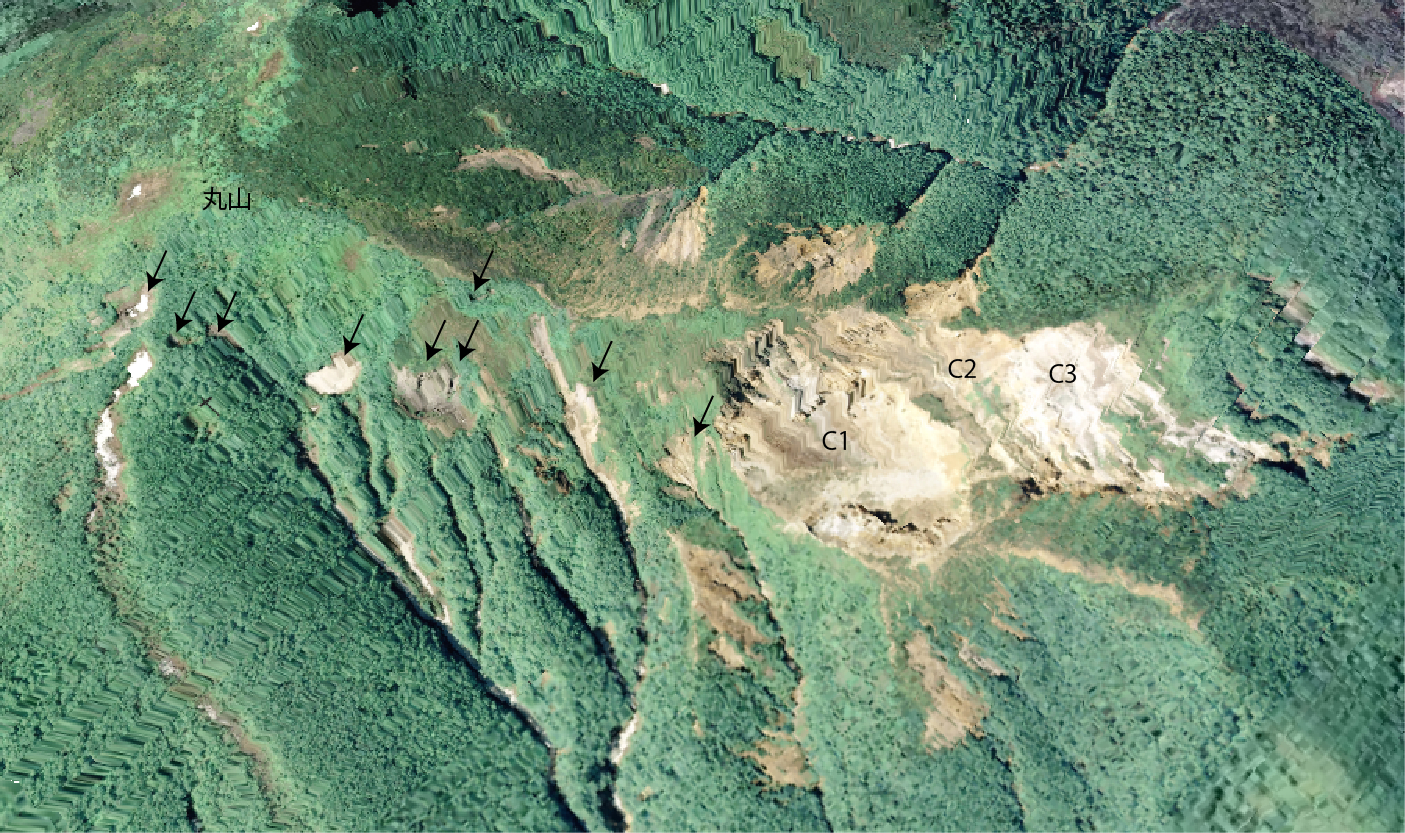

■　丸山の3D画像　丸山の南東から見た画像になります。

C1：第1火口、C2：第2火口、C3：第3火口（1898年噴火）、矢印は火口または火口の可能性のある凹地。北西-南東方向に配列している。

引用文献
山岸宏光・ 松波武雄（1976）5万分の1地質図幅「糠平」．北海道立地下資源調査所．
北海道大学理学部・帯広畜産大学・北海道立地下資源調査所・札幌管区気象台(1991)東大雪山系丸山の調査報告．火山噴火予知連絡会会報，51，1-7．
