活火山の3D画像 十勝岳
十勝岳は約100万年前に活動を開始したとされています。活動開始から約50万年前までを古期、休止期を挟んで約30万年前から約7万年前を中期、約6万年前以降を新期に区分されています。中期にはオプタテシケ火山、前富良野岳、美瑛岳、美瑛富士などが形成されています。 新期は十勝岳で噴火しています。1万年以降も活発に活動を繰り返し、1926年5月24日の噴火では泥流が発生し死者行方不明者144名を出す被害が発生しています。

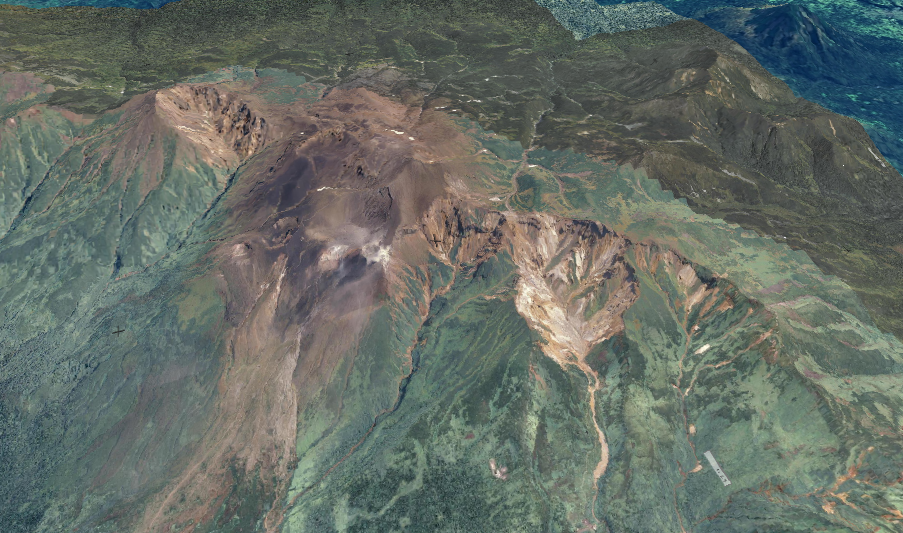

■ 十勝岳の3D画像 十勝岳の北西側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

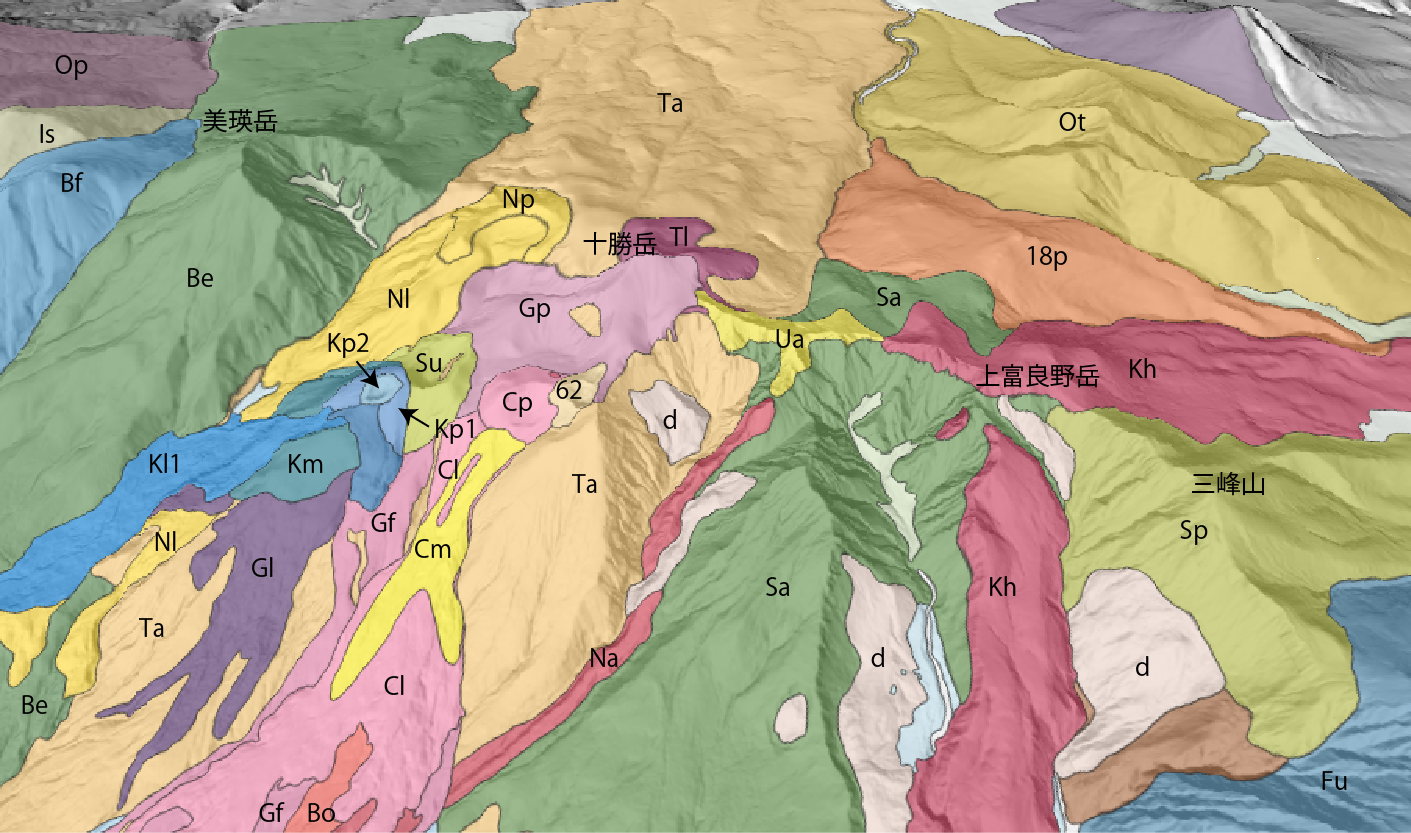

■ 十勝岳の3D地質図
Op:オプタテシケ火山噴出物、Ot:奥十勝岳火山噴出物、18p：1840m峰火山噴出物、Ta:平ヶ岳火山噴出物、Fu:富良野岳火山噴出物、Bf:美瑛富士火山噴出物、Sp:三峰山火山噴出物、Sa:三段山火山噴出物、Kh:上ホロカメットク溶岩類、 Na:ナマコ尾根溶岩類、Nl：鋸岳溶岩類、Np：鋸岳火砕丘、T1：十勝岳溶岩、Ua：馬ノ背爆発角礫岩、Bo：望岳橋溶岩、Gf：グランド火口火砕流堆積物、Gp：グラウンド火口降下火砕堆積物、Gl：グラウンド火口溶岩、Su：摺鉢火砕丘、Km：雲ノ平火砕丘、Kp1：北向第1火砕丘、 Kl1：北向第1溶岩、Kl2：北向第2溶岩、Kp2：北向第2火砕丘、Cp：中央火口丘、Cl：中央火口丘溶岩、Cm：1926年岩屑なだれ堆積物、62：1962年火砕丘
標高モデルはASTER GDEMを用いました。地質区分は石塚ほか（2010）によります。

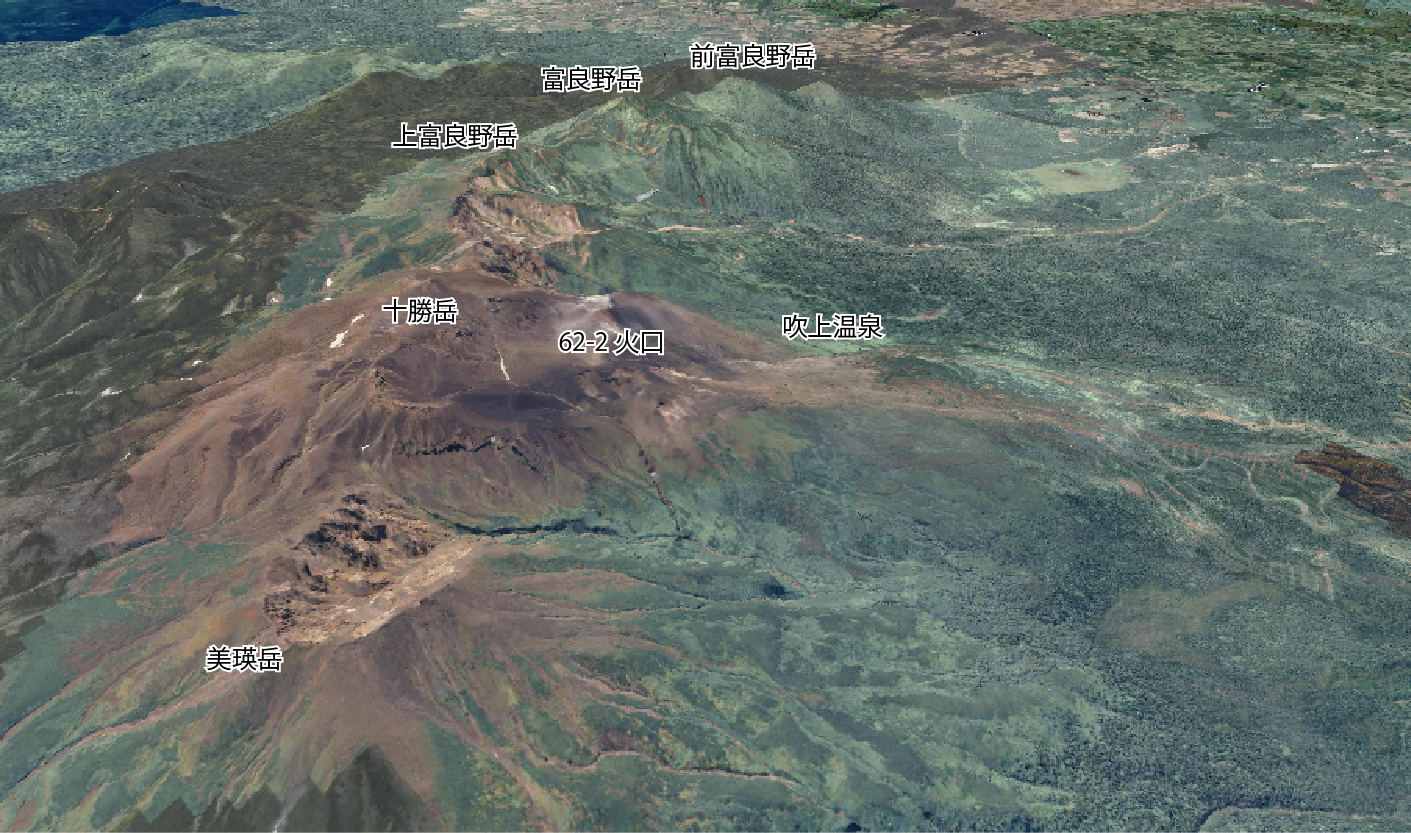

■ 十勝岳の3D画像 十勝岳の北東から見た画像になります。

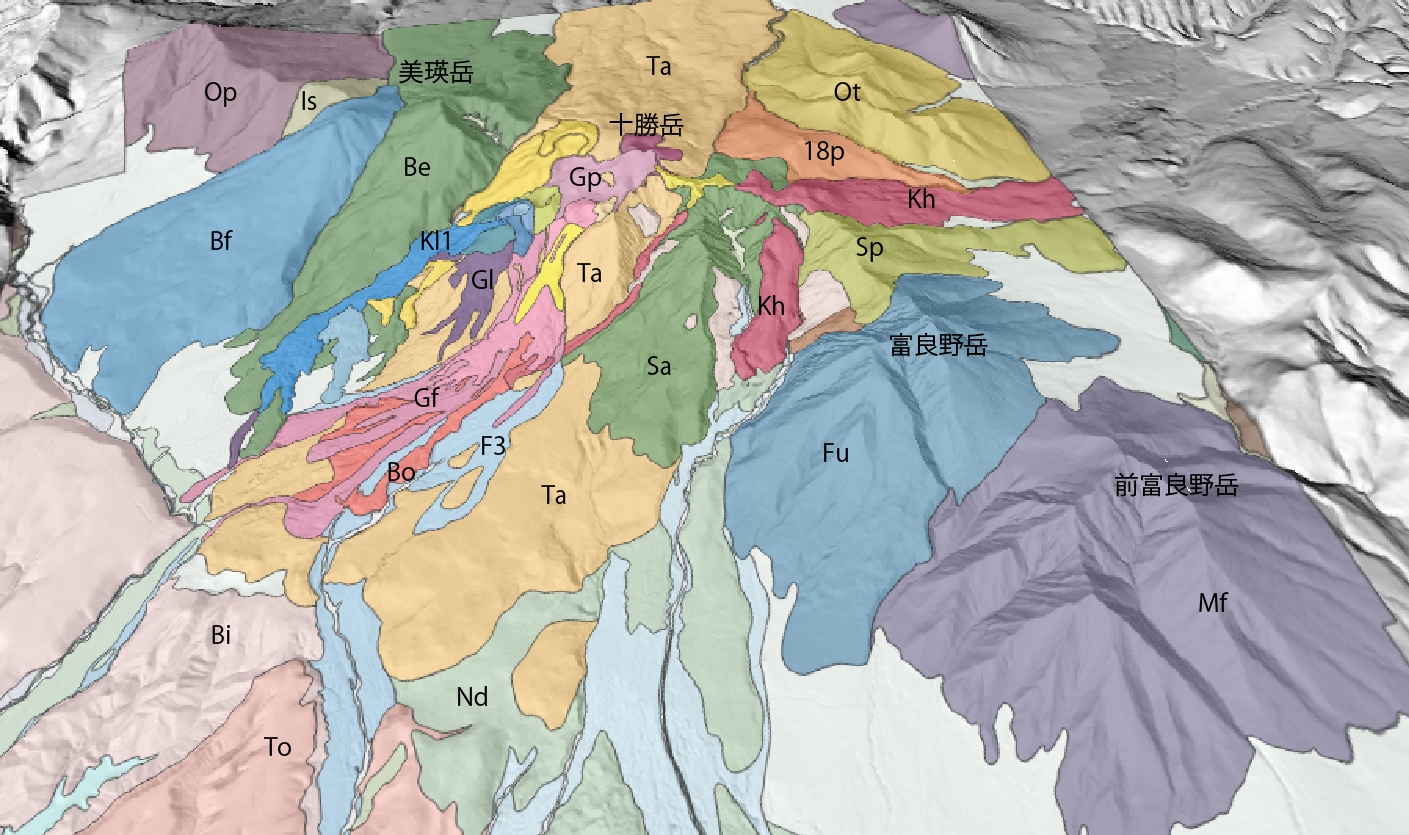

■ 十勝岳の3D地質図
B：美瑛火砕流堆積物、To：十勝火砕流堆積物、Nd：ヌッカクシ富良野川岩屑なだれ堆積物

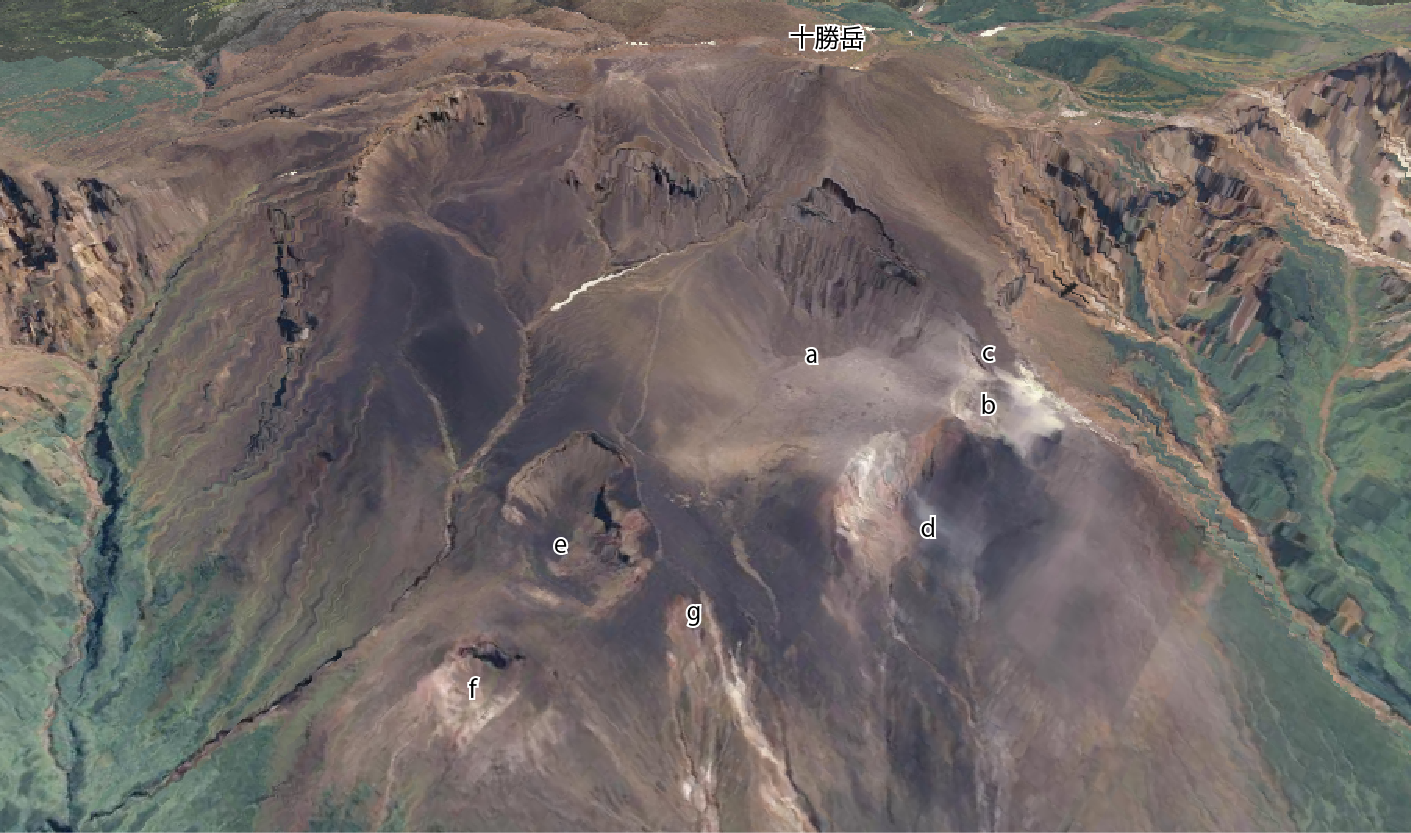

■ 十勝岳の3D画像 十勝岳の北西から見た画像になります。
a：グラウンド火口、b：62-2火口、c：62-3火口、d：中央火口、e：摺鉢火口、f：北向火口、g：昭和火口
引用文献
石塚吉浩・中川光弘・藤原伸也（2010）十勝岳火山地質図．地質調査所．
