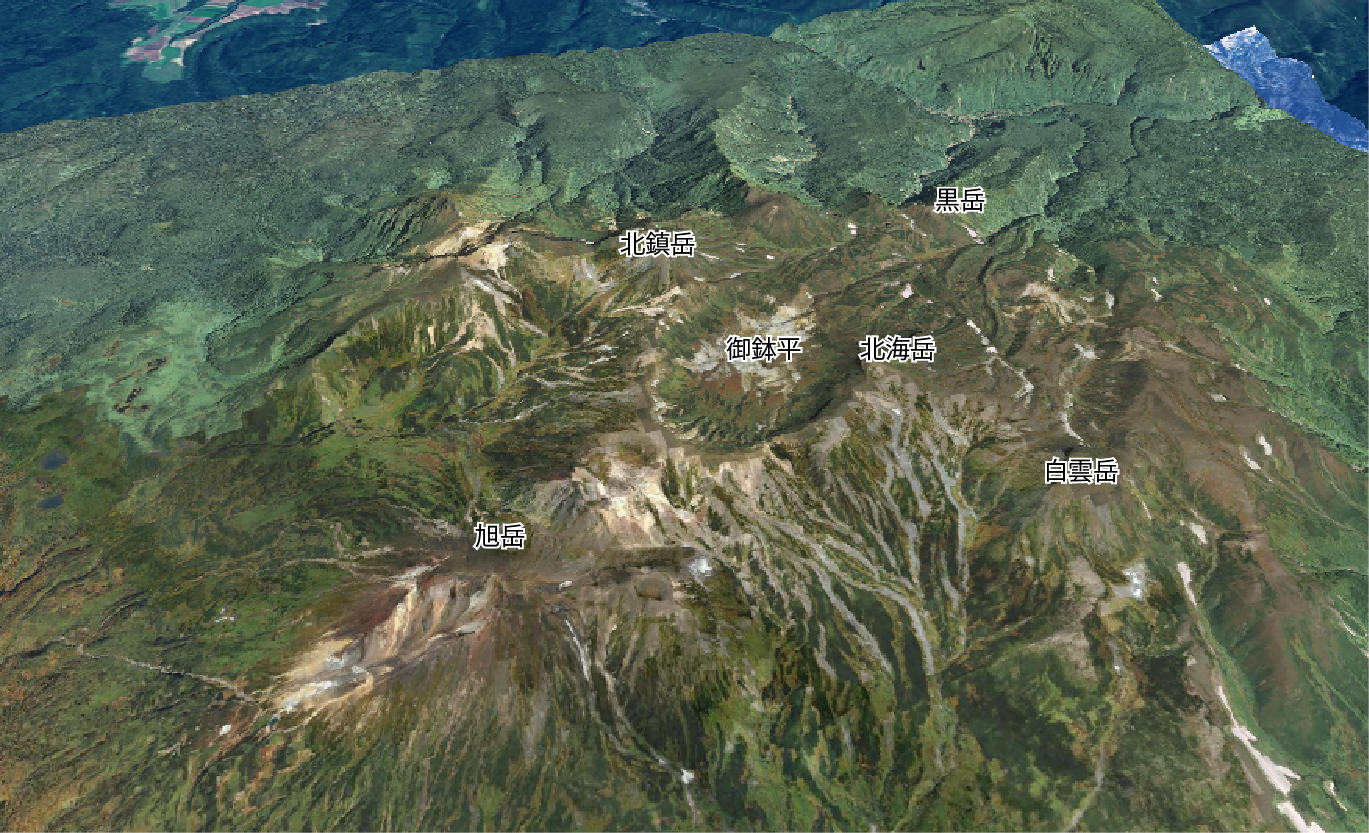

■　大雪山の3D画像　大雪山の南西側から見た画像になります。

標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

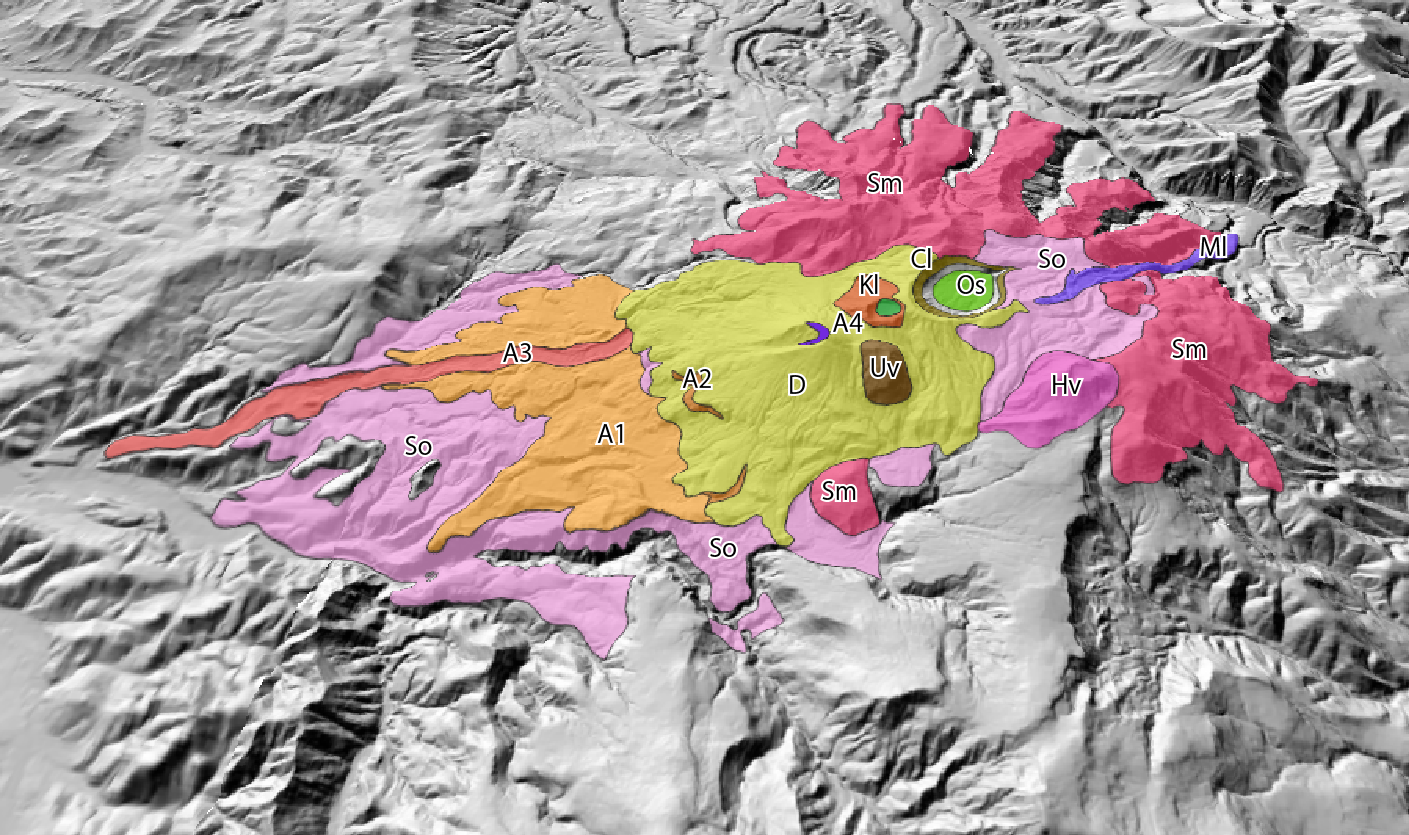

■　大雪山の3D地質図

Sm:古大雪溶岩、Hv：白雲岳溶岩、Uv：後旭岳溶岩、So:層雲峡溶結凝灰岩、Cl:新大雪溶岩、Kl:熊ヶ岳溶岩、Ks：熊ヶ岳火口堆積物、Os：御鉢平火口堆積物、A2:旭岳第2溶岩、A4:旭岳第4溶岩、D：旭岳火山砕屑物、Ml：ミクラ沢溶岩

標高モデルはASTER GDEMを用いました。地質区分は佐藤（1965）によります。

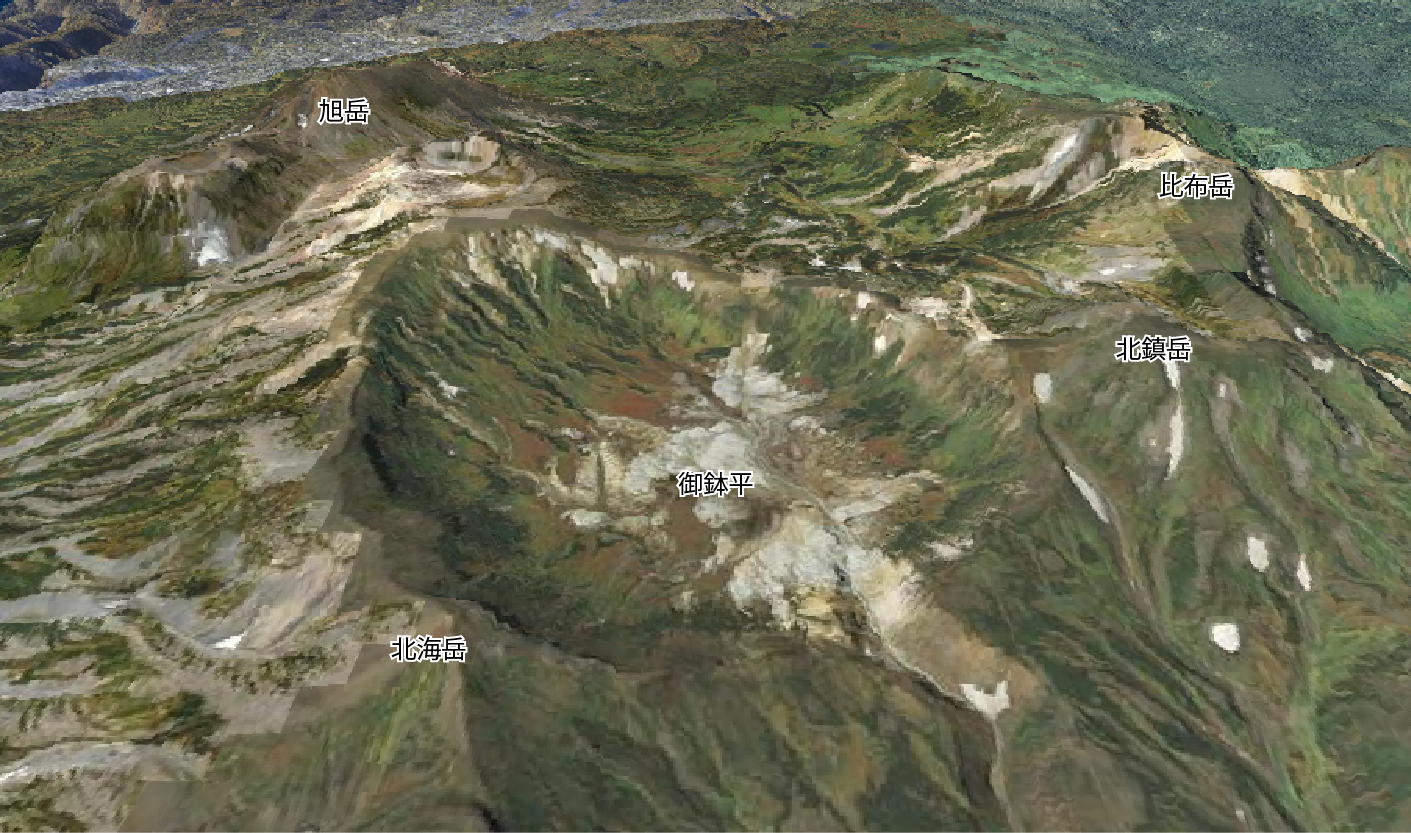

■　大雪山の3D画像　大雪山の北東から見た画像になります。御鉢平は直径約2kmのカルデラで約3万年前の噴火により形成されたと考えられています。

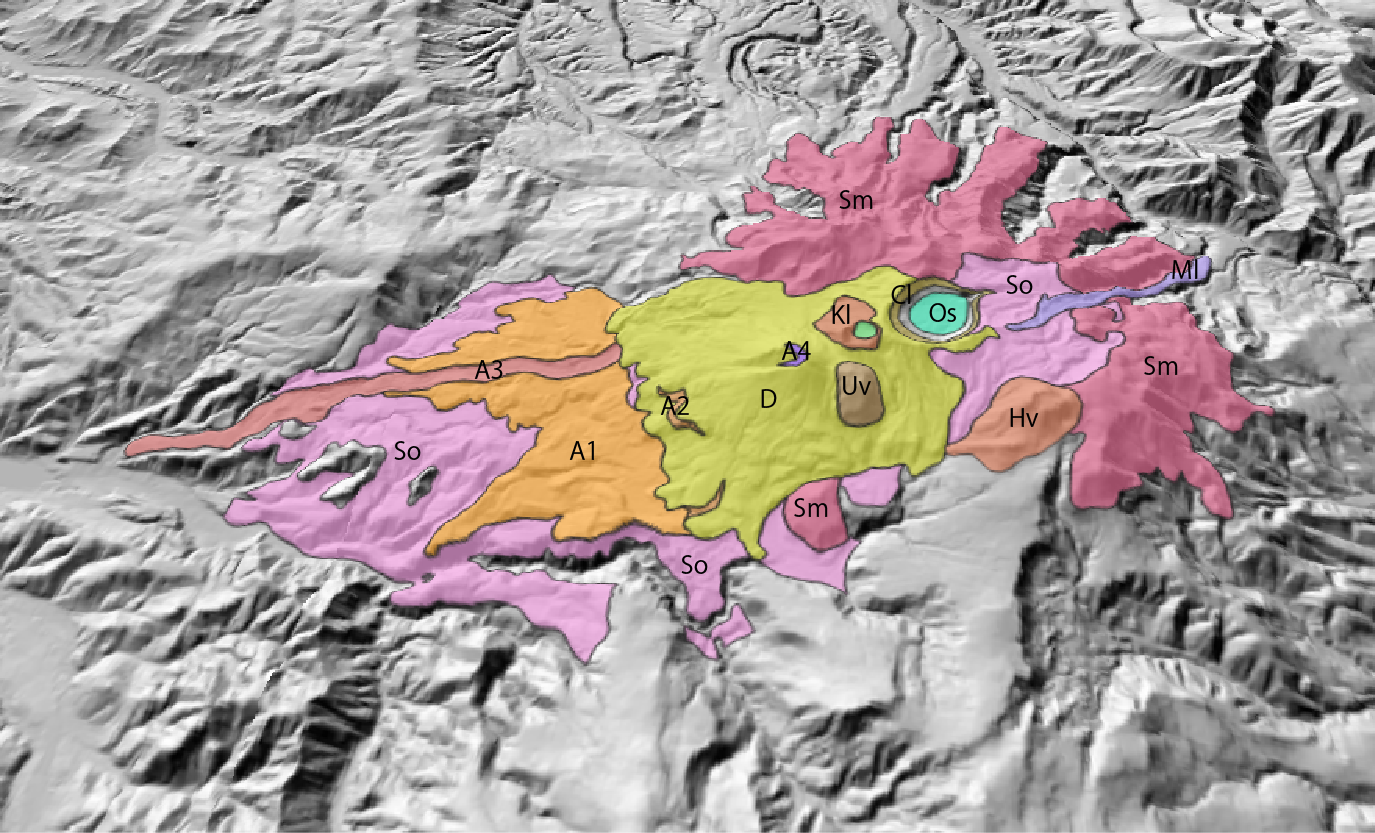

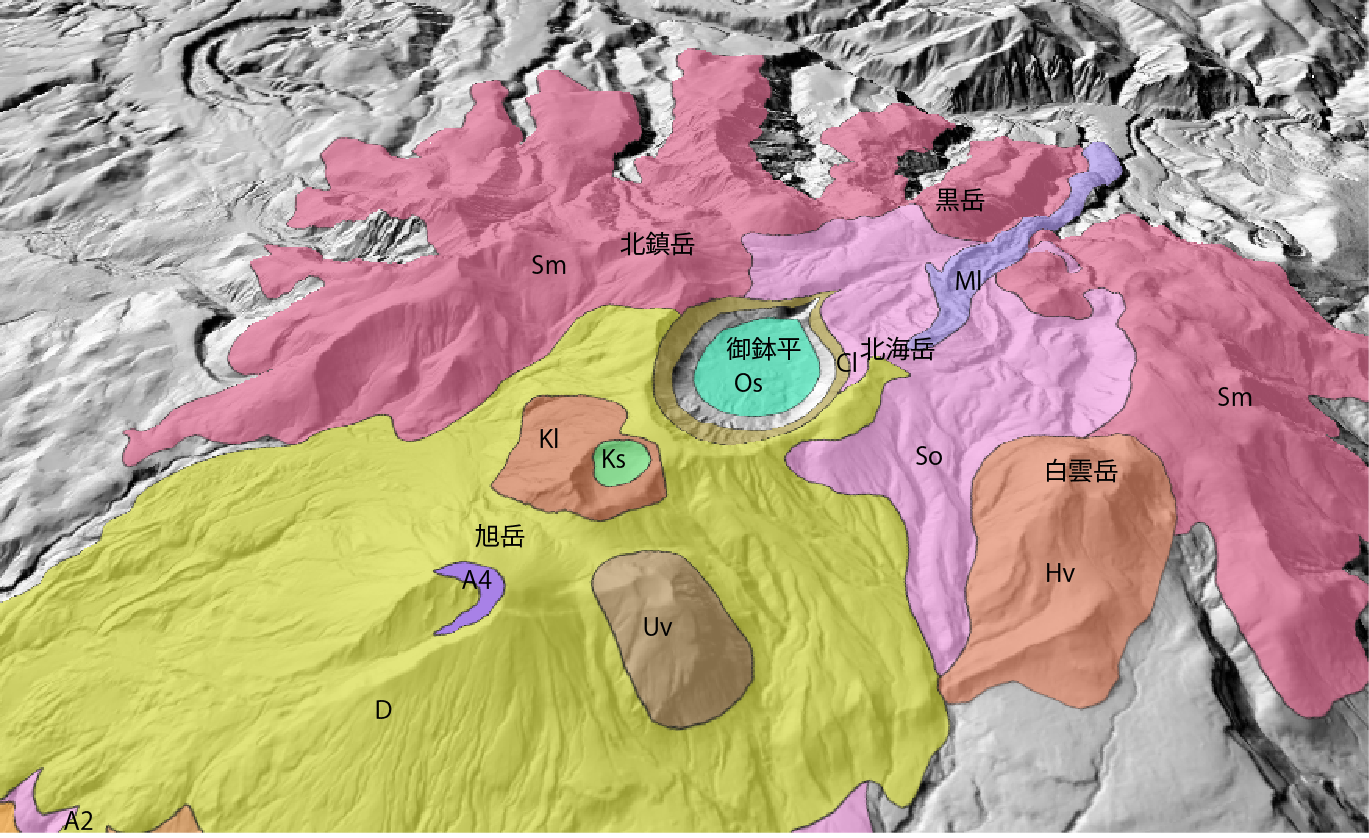

■　大雪山の3D地質図

Sm:古大雪溶岩、Hv：白雲岳溶岩、Uv：後旭岳溶岩、So:層雲峡溶結凝灰岩、Cl:新大雪溶岩、Kl:熊ヶ岳溶岩、Ks：熊ヶ岳火口堆積物、Os：御鉢平火口堆積物、A1：旭岳第1溶岩、A2:旭岳第2溶岩、A3：旭岳第3溶岩、A4:旭岳第4溶岩、Ml：ミクラ沢溶岩、D：旭岳火山砕屑物

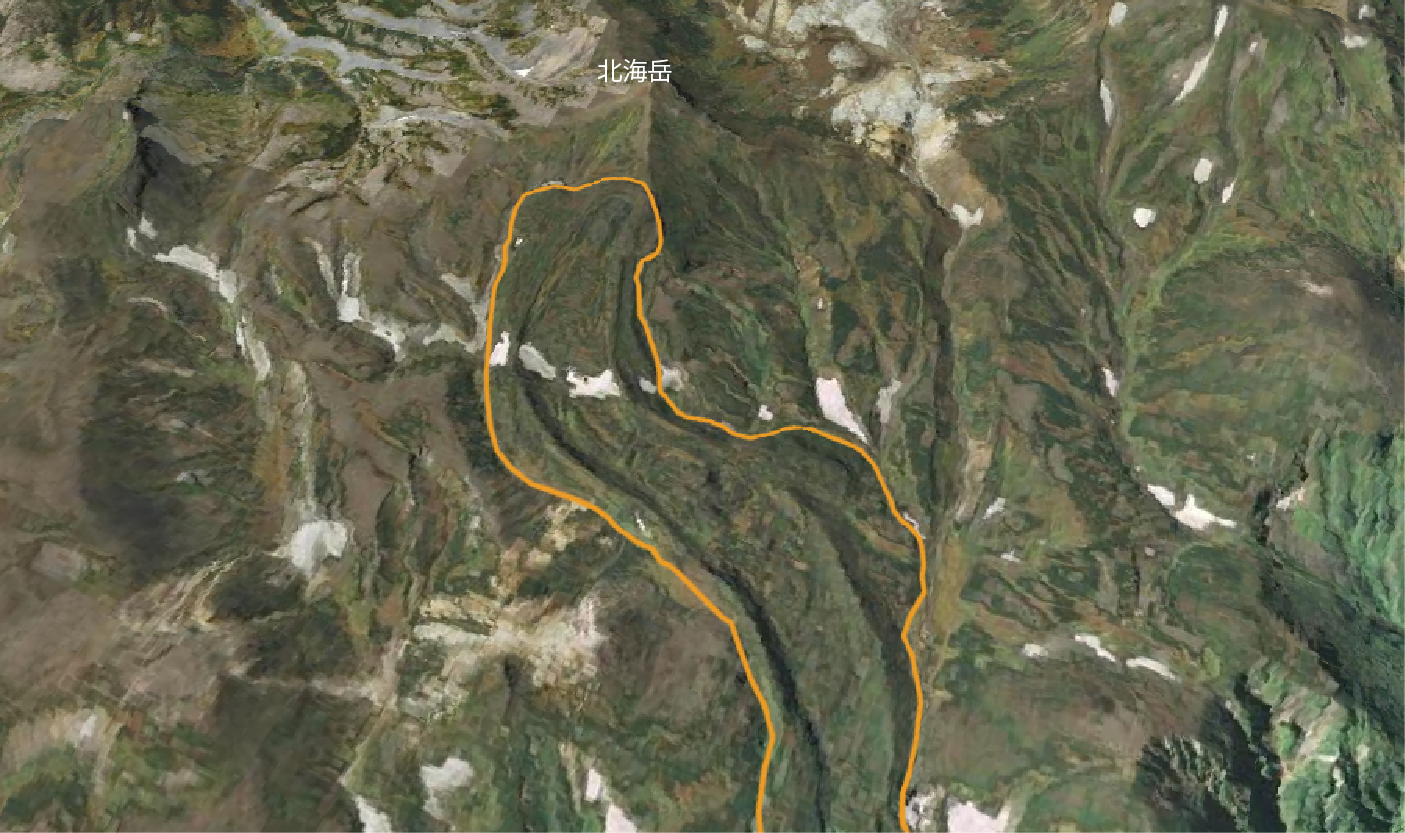

■　ミクラ沢溶岩（Ml）　ミクラ沢溶岩（Ml）は北海岳北側斜面から流出した安山岩質の溶岩流です。溶岩堤防や溶岩流表面の地形が新鮮ですので、新しい溶岩流と考えられますが詳しい噴出年代は明らかになっていません。
