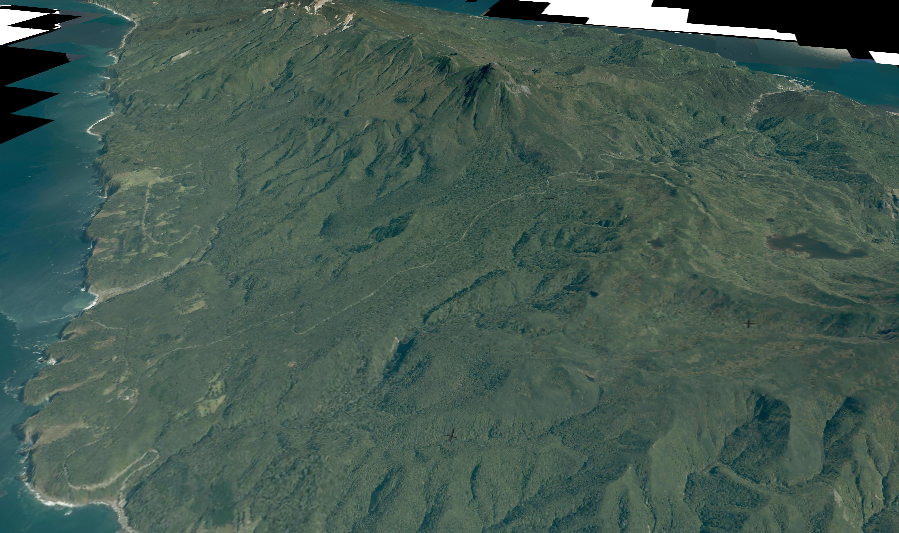

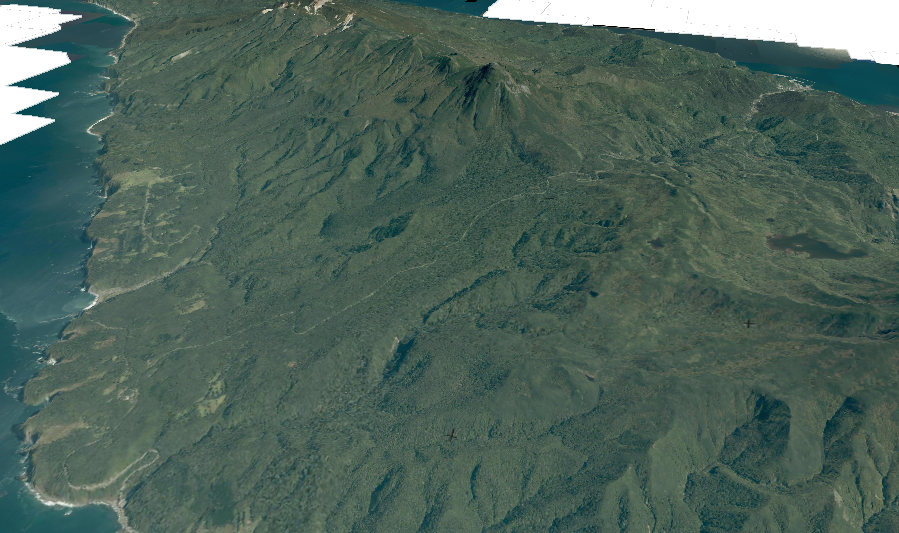

■　羅臼岳の3D画像　知床硫黄山の北西から見た画像になります。

標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

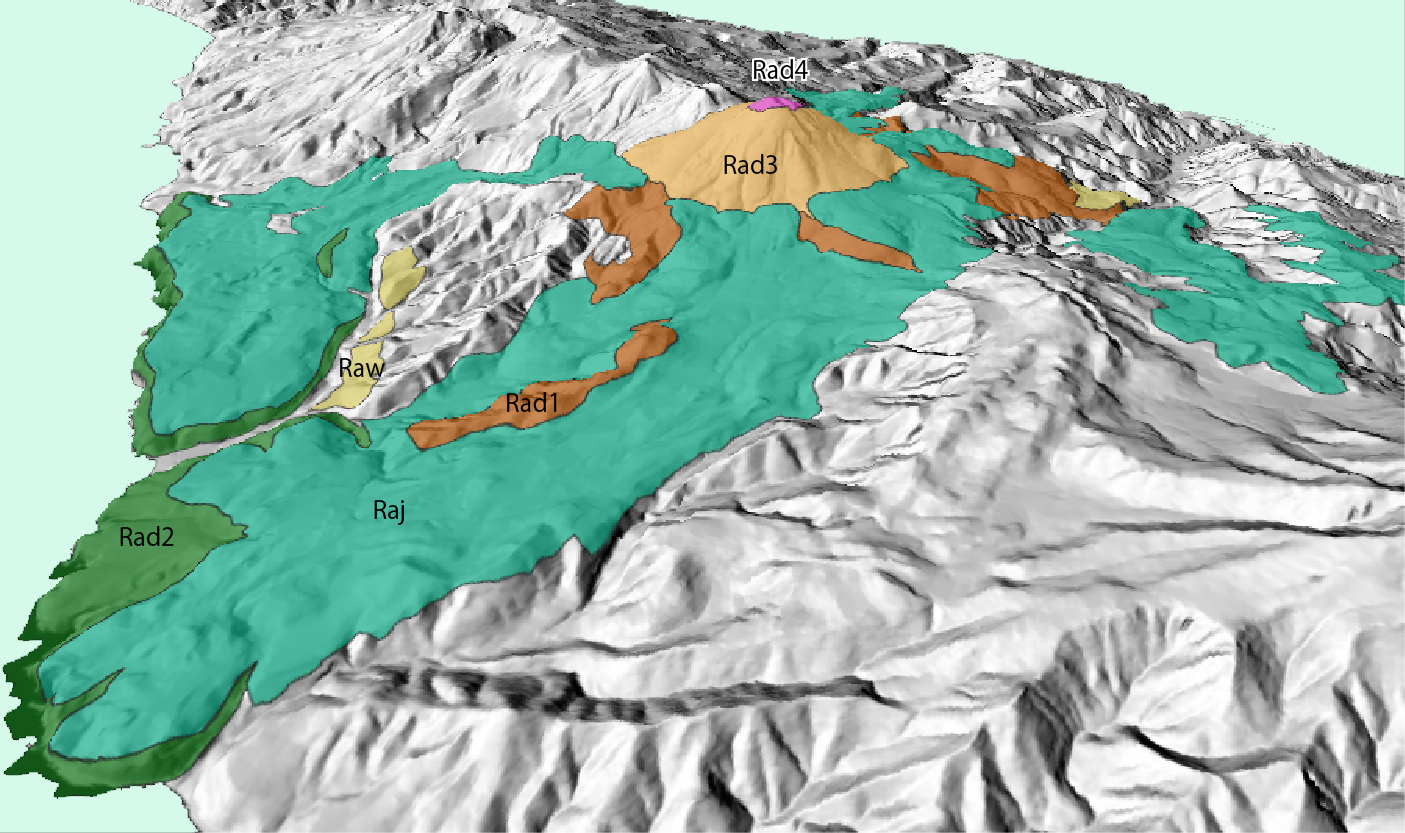

■　羅臼岳の3D地質図。　土居ほか（1970）

標高モデルはASTER GDEMを用いました。Rad1-4、Raj、Raw：羅臼岳火山噴出物。。

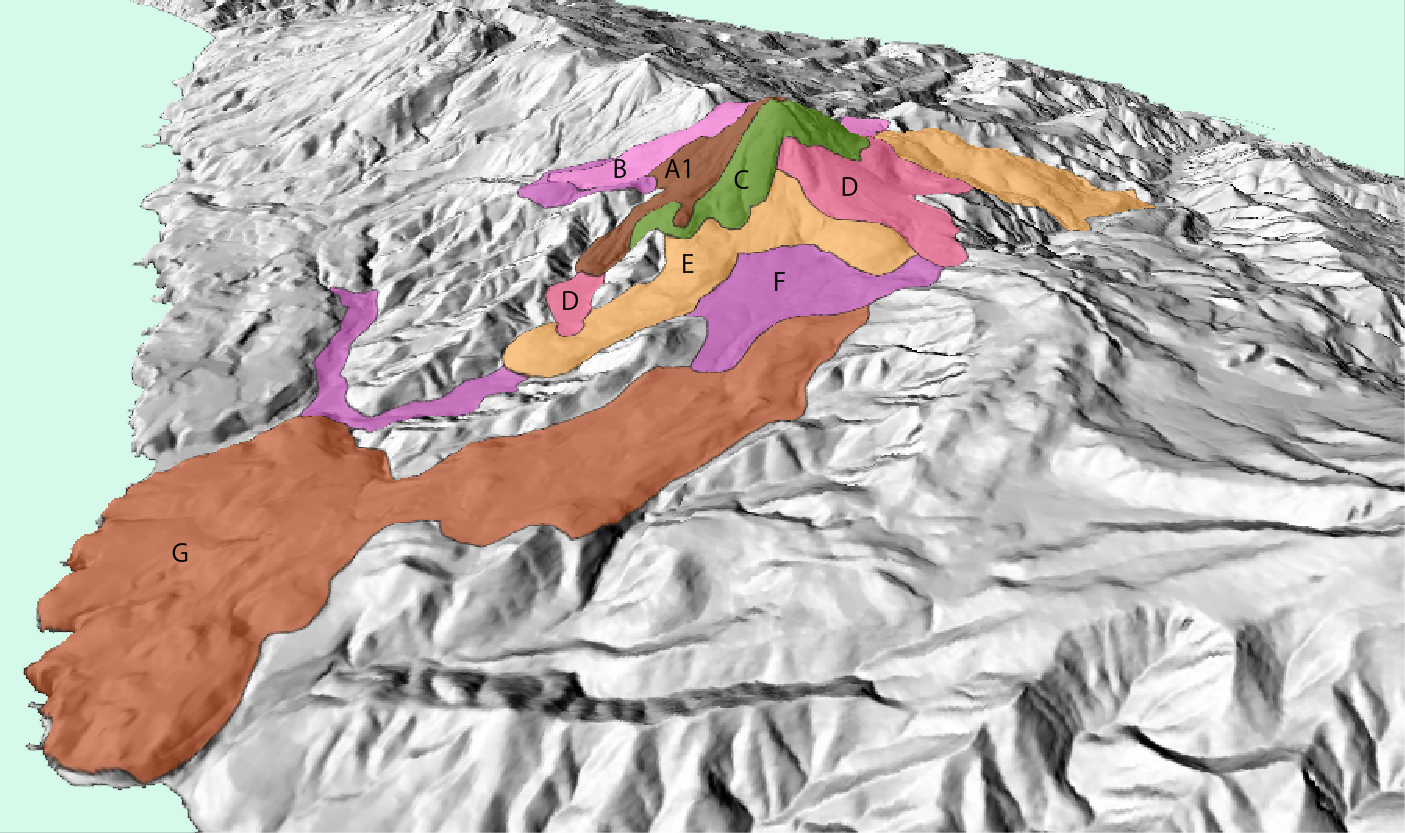

■　羅臼岳の3D地質図　宮地ほか（2000）

A1：最上位の溶岩流、B：火砕流堆積物、C：溶岩流、D火砕流堆積物、E：溶岩流、F：火砕流堆積物、泥流堆積物を伴う、G:溶岩流。。

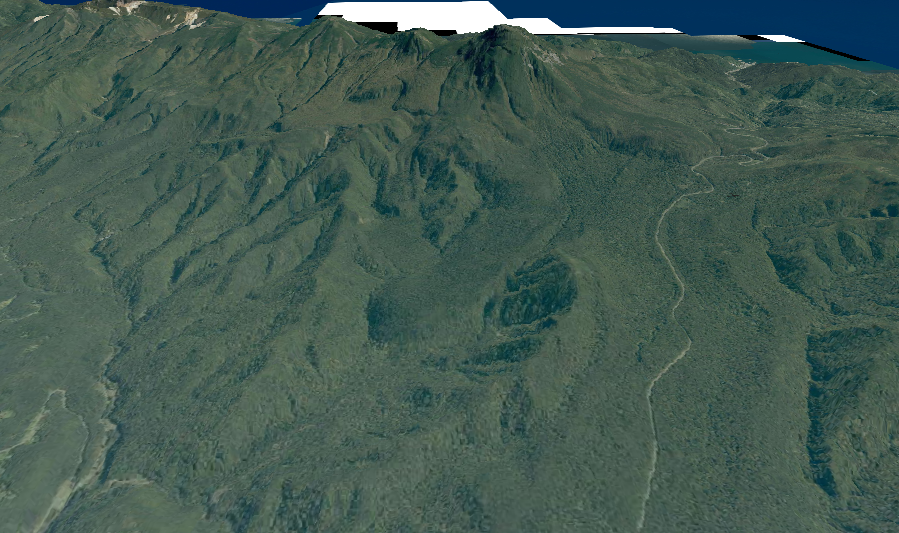

■　山頂付近の3D画像　北西から見た画像になります。溶岩流の流れがよくわかります。A1及びEの溶岩流には溶岩堤防が見られます。

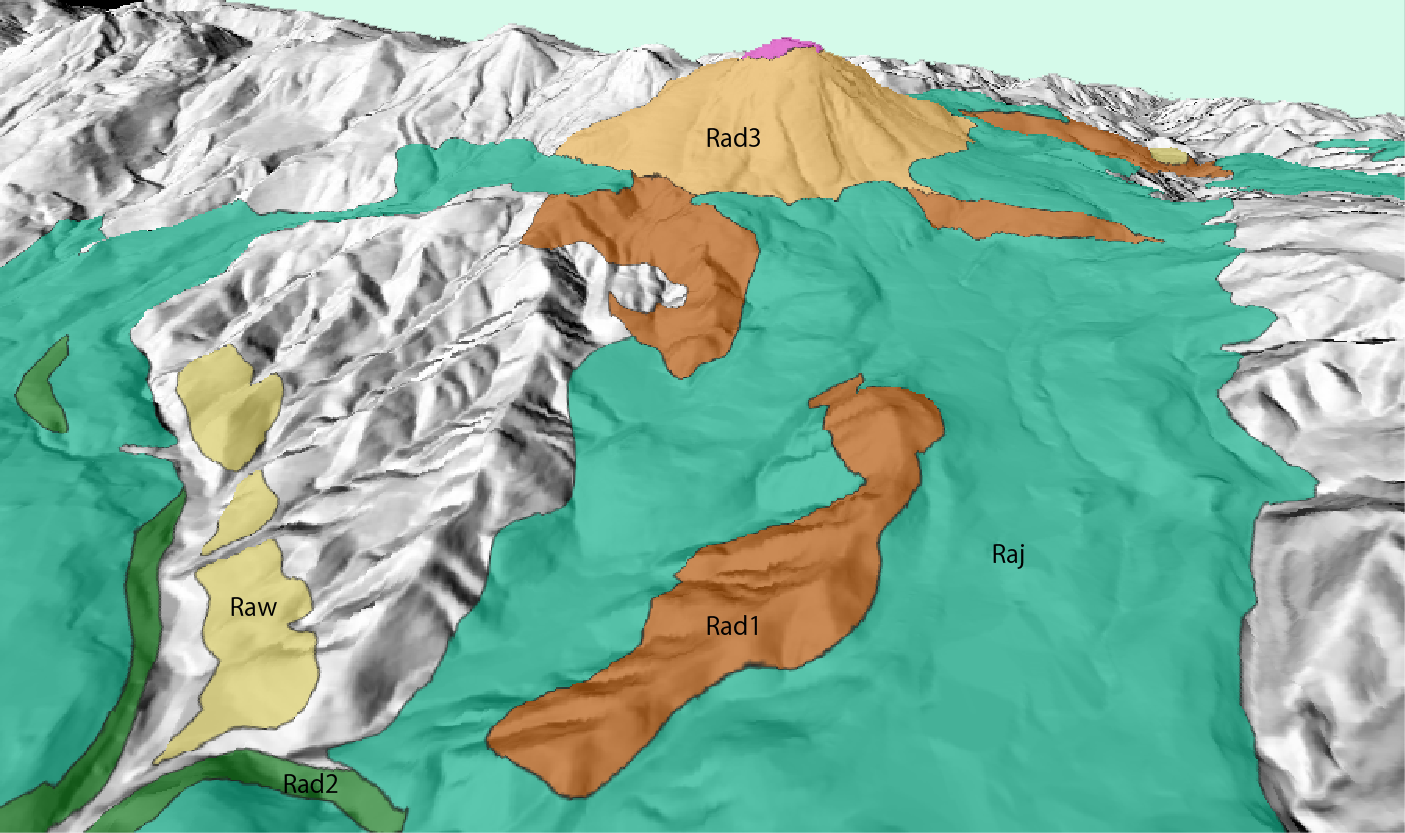

■　山頂付近の3D地質図　土居ほか（1970）

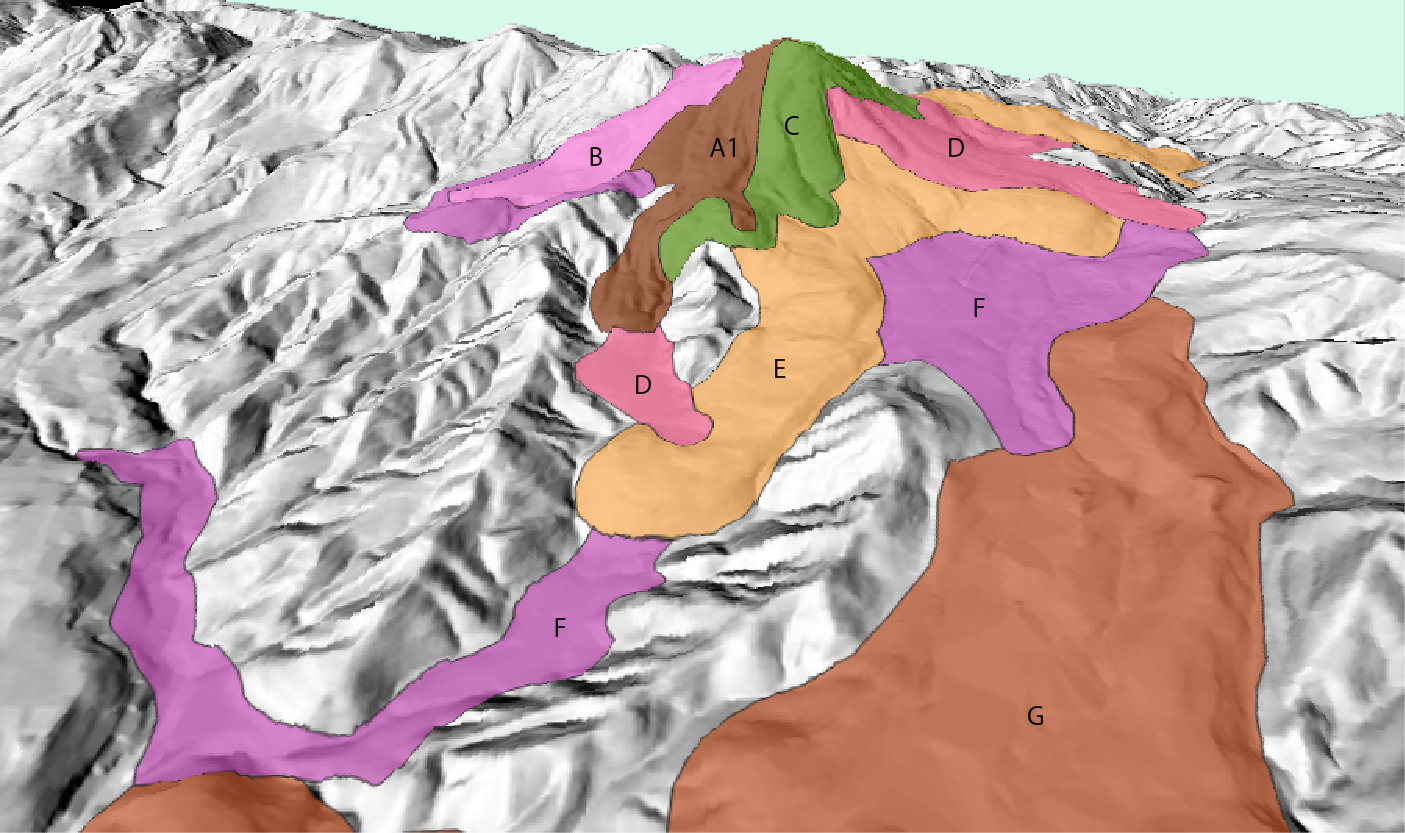

■　山頂付近の3D地質図　宮地ほか（2000）

土居ほか（1970の地質図と比較すると、溶岩流・火砕流ともに分布域がやや異なります。宮地ほか（2000）の地質図は溶岩流の地形的特徴と一致することから、より妥当性があるように思われます。
