活火山の3D画像 桜島
桜島は成層火山で、最高標高は北岳の1117m（標高点）です。現在日本で最も活発に活動している活火山です。残されている確実な噴火記録は764（天平宝字8）年の大規模噴火で、それ以降頻繁に噴火しています。 江戸時代以降では1779-1782（安永8-天明元）年、1914（大正3）年、1946（昭和26）年に溶岩を流出する大規模、中規模噴火が発生しています。
■ 桜島の3D画像 桜島の南側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

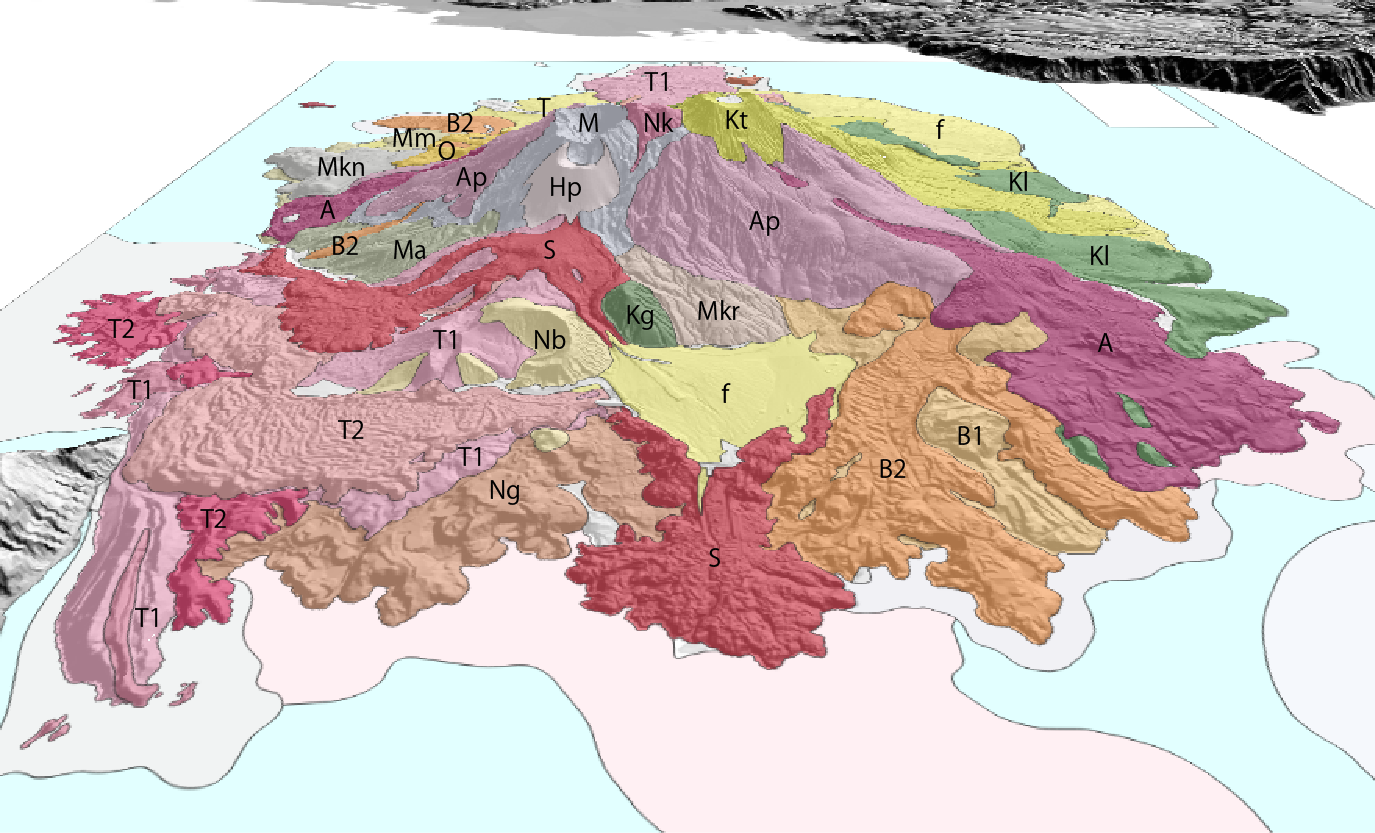

■ 桜島の3D地質図 桜島の南側から見た画像になります。
f：火山麓扇状地堆積物
Hp：平成火砕丘
S：昭和溶岩（1946年）
大正噴火噴出物（1914-1915年）
T1・T2：大正溶岩、Tp：溶結火砕物
安永噴火噴出物（1779-1782年）
A：安永溶岩、Ap：溶結火砕物
文明噴火噴出物（1471-1479年）
B1・B2：文明溶岩
Nk：中岳溶岩（西暦1200年頃）、O：大平溶岩（西暦950年頃）
天平宝字噴火噴出物（764-766年）
Ng：長崎鼻溶岩、Nb：鍋山・蝦ノ塚火砕丘
古期南岳噴出物
Mkr：黒神川溶岩、Ma：有村溶岩、Mkn：観音崎溶岩、Mm：宮元溶岩
M：南岳主成層火山体
北岳火山
Kt：武火砕流堆積物、Kl：新期北溶岩流、Khr：春田山溶岩、Khk：引ノ平溶岩、Kg：権現山溶岩、K：北岳主成層火山体
地質図は小林ほか（2013）をデジタル化したデータを用いました。標高モデルはASTER GDEMを用いました。
■ 桜島の3D画像 桜島の北側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

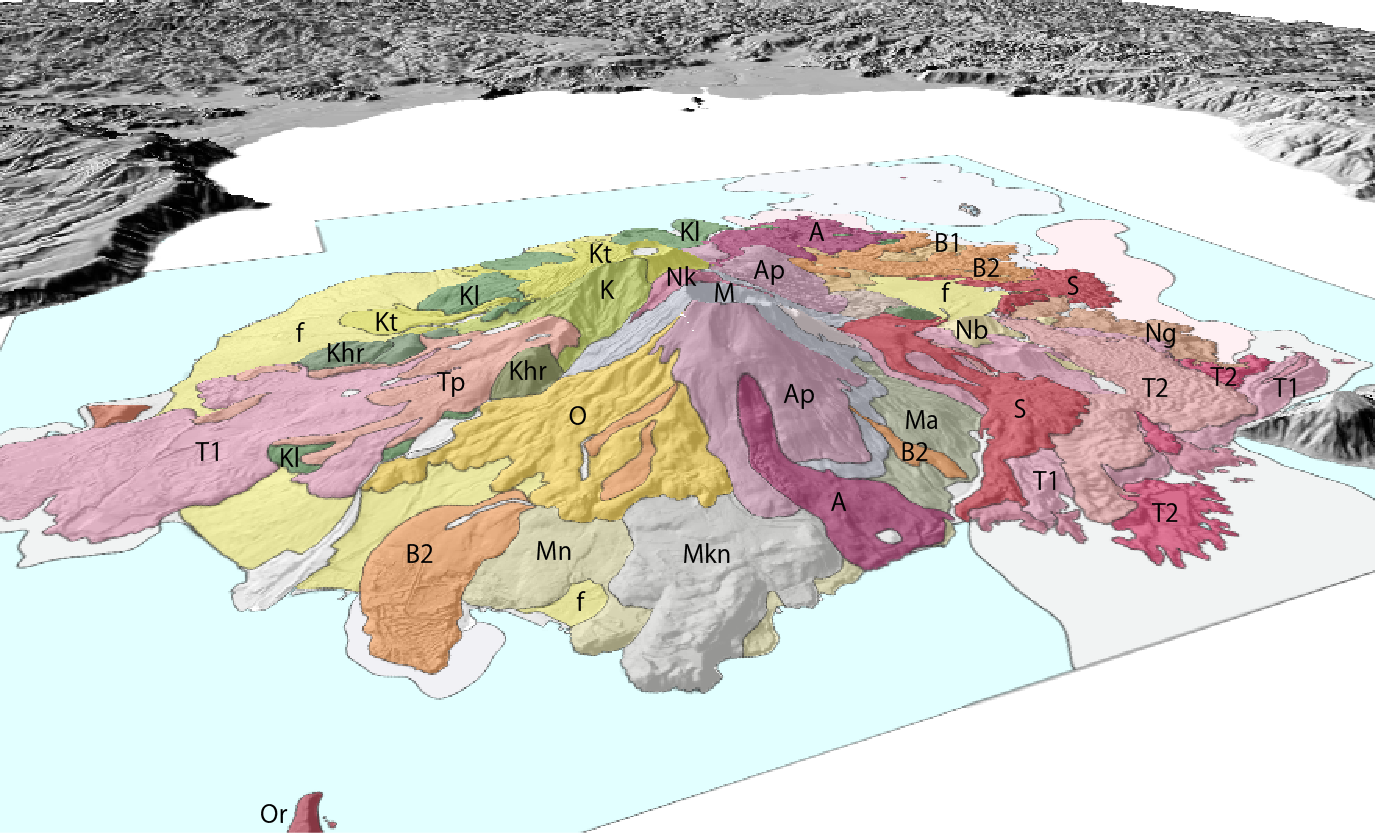

■ 桜島の3D地質図 桜島の北側から見た画像になります。
f：火山麓扇状地堆積物
Hp：平成火砕丘
S：昭和溶岩（1946年）
大正噴火噴出物（1914-1915年）
T1・T2：大正溶岩、Tp：溶結火砕物
安永噴火噴出物（1779-1782年）
A：安永溶岩、Ap：溶結火砕物
文明噴火噴出物（1471-1479年）
B1・B2：文明溶岩
Nk：中岳溶岩（西暦1200年頃）、O：大平溶岩（西暦950年頃）
天平宝字噴火噴出物（764-766年）
Ng：長崎鼻溶岩、Nb：鍋山・蝦ノ塚火砕丘
古期南岳噴出物
Mkr：黒神川溶岩、Ma：有村溶岩、Mkn：観音崎溶岩、Mm：宮元溶岩
M：南岳主成層火山体
北岳火山
Kt：武火砕流堆積物、Kl：新期北溶岩流、Khr：春田山溶岩、Khk：引ノ平溶岩、Kg：権現山溶岩、K：北岳主成層火山体
地質図は小林ほか（2013）をデジタル化したデータを用いました。標高モデルはASTER GDEMを用いました。
■ 道の駅たるみずから見た桜島
引用文献
小林哲夫・味喜大介・佐々木寿・井口正人・山元孝広・宇都浩三(2013)桜島火山地質図第2版1:25,000.火山地質図01-2，産総研地質調査総合センター
「桜島火山地質図 第2版 1:25,000」ベクトルデータ 産業技術総合研究所地質調査総合センター，https://gbank.gsj.jp/datastore/
