■　霧島山の3D画像　霧島山の南側から見た画像になります。

標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

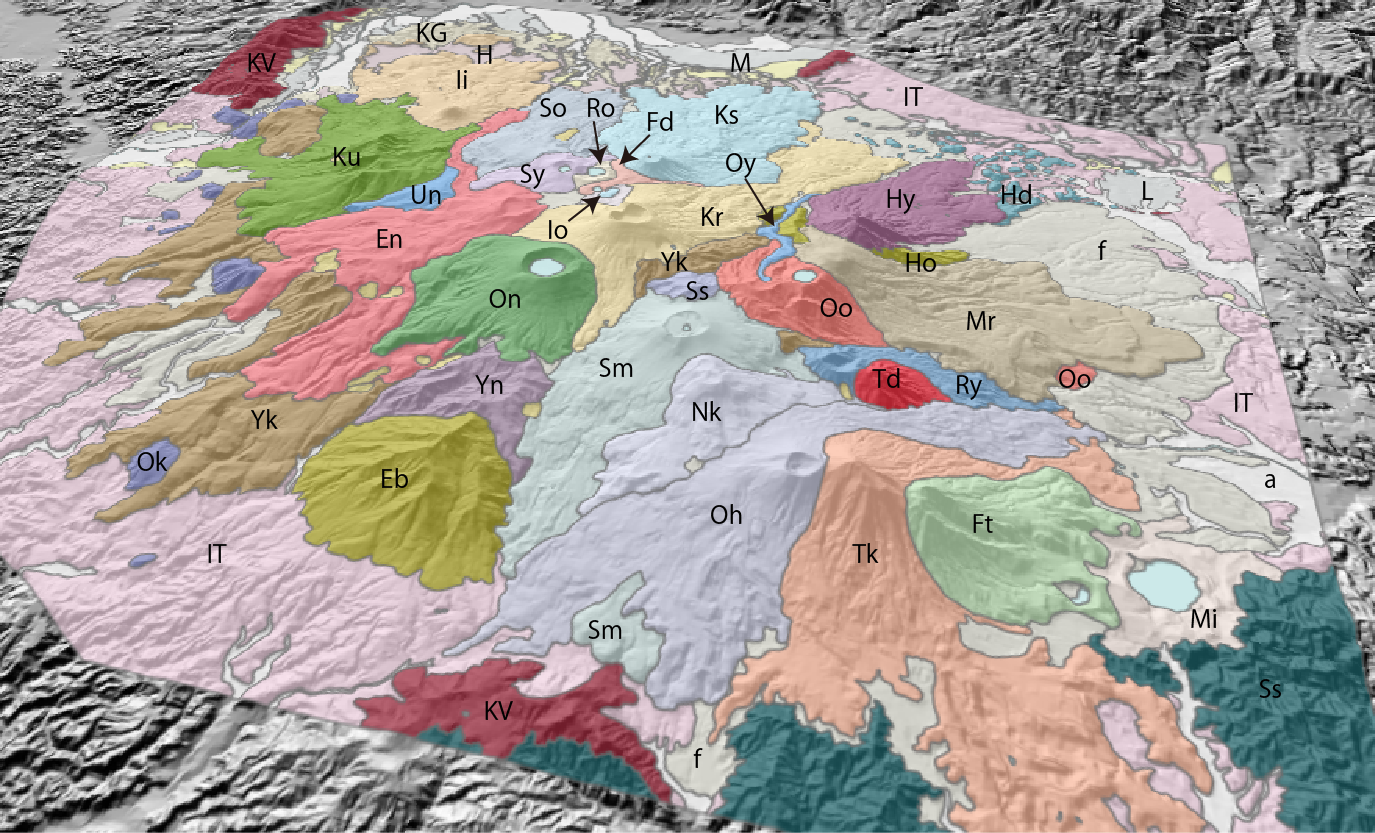

■　霧島山の3D地質図　霧島山の南側から見た画像になります。

a：完新統、L：低位段丘堆積物、M:中位段丘堆積物、H：高位段丘堆積物、ｆ：扇状地堆積物
　6300年前以降
Io：硫黄山火山、Kd：韓国岳岩屑なだれ堆積物、Oh：御鉢火山、Mi：御池火山、Fd：不動滝火山、Tk：高千穂火山
　25000年前-6300年前
Nk：中岳火山、Sm：新燃岳火山、Ks：甑岳火山、Kr：韓国岳火山、Ro：六観音御池火山、Ii：飯盛山火山、Mr：丸岡山火山
　10万年前-25000年前
Hy：夷守岳火山新期山体、Hd：夷守岳岩屑なだれ堆積物、Ho：夷守岳火山古期山体、Ft：二子石火山、On：大浪池火山、Sy：白鳥山火山新期溶岩、So：白鳥山火山主山体,Oy：大幡山火山新期溶岩、Oo：大幡山火山主山体、En：えびの岳火山、Ry：龍王岳火山
　30万年前-10数万年前
Ss：獅子戸岳火山、Yn：湯之谷岳火山、Yd：矢岳火山、Un：1046.9ｍ火山、Ku：栗野岳火山、Yk：噴出源不明新期霧島火山噴出物、Eb：烏帽子岳火山
Ok：古期霧島火山噴出物
KG：加久藤層群、IT：入戸火砕流、KV：加久藤火山岩類、SS：四万十累層群

地質図は井村・小林（2001）をデジタル化したデータを用いました。標高モデルはASTER GDEMを用いました。

■　霧島山の3D画像　霧島山の南東側から見た画像になります。左側の火口から、大浪池、新燃岳、韓国岳、琵琶池、大幡池

標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

■　霧島山の3D画像　霧島山の南側から見た画像になります。左から、新燃岳、中岳、御鉢、高千穂峰

標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

■　鹿児島空港から見た霧島山

■　新燃岳　新湯付近から
