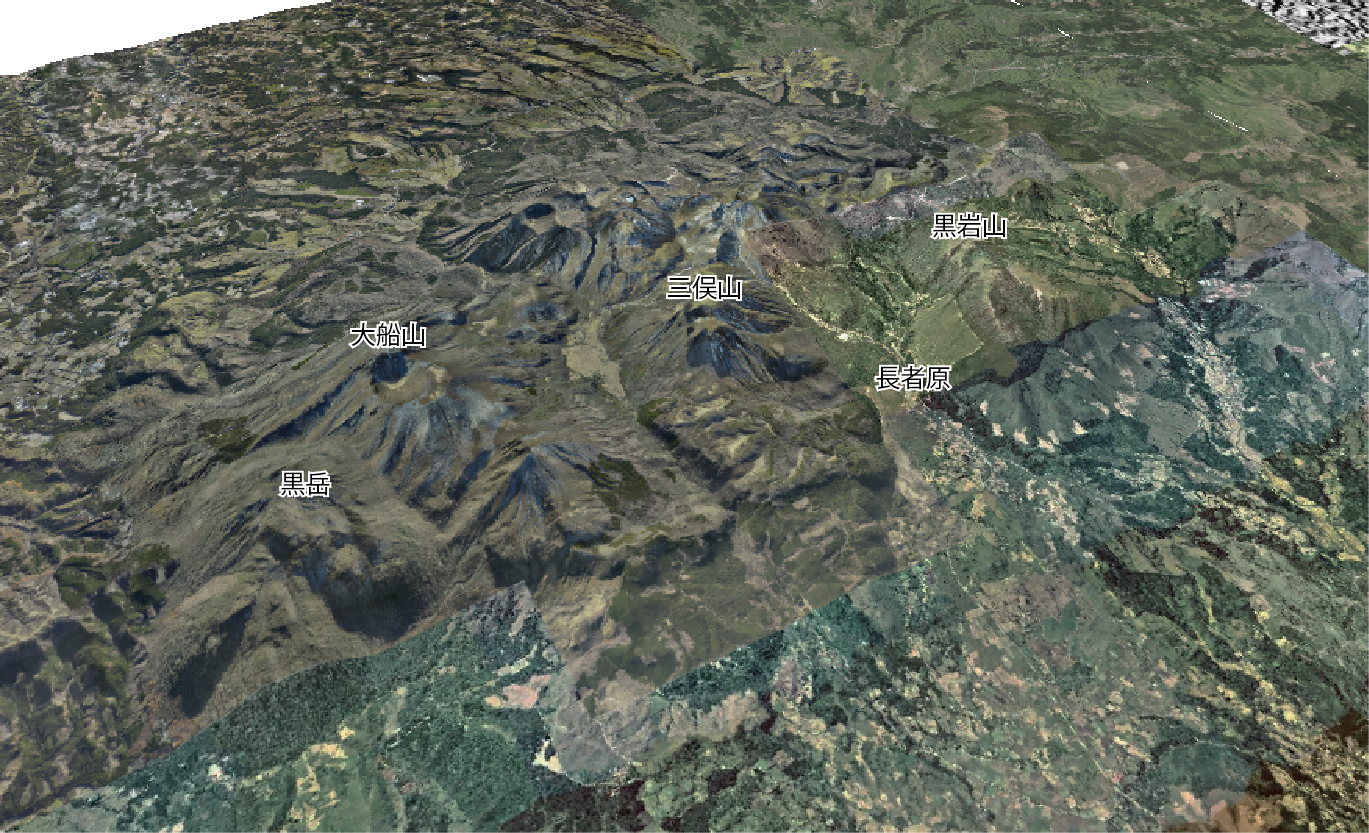

■　九重山の3D画像　九重山の西側から見た画像になります。

標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

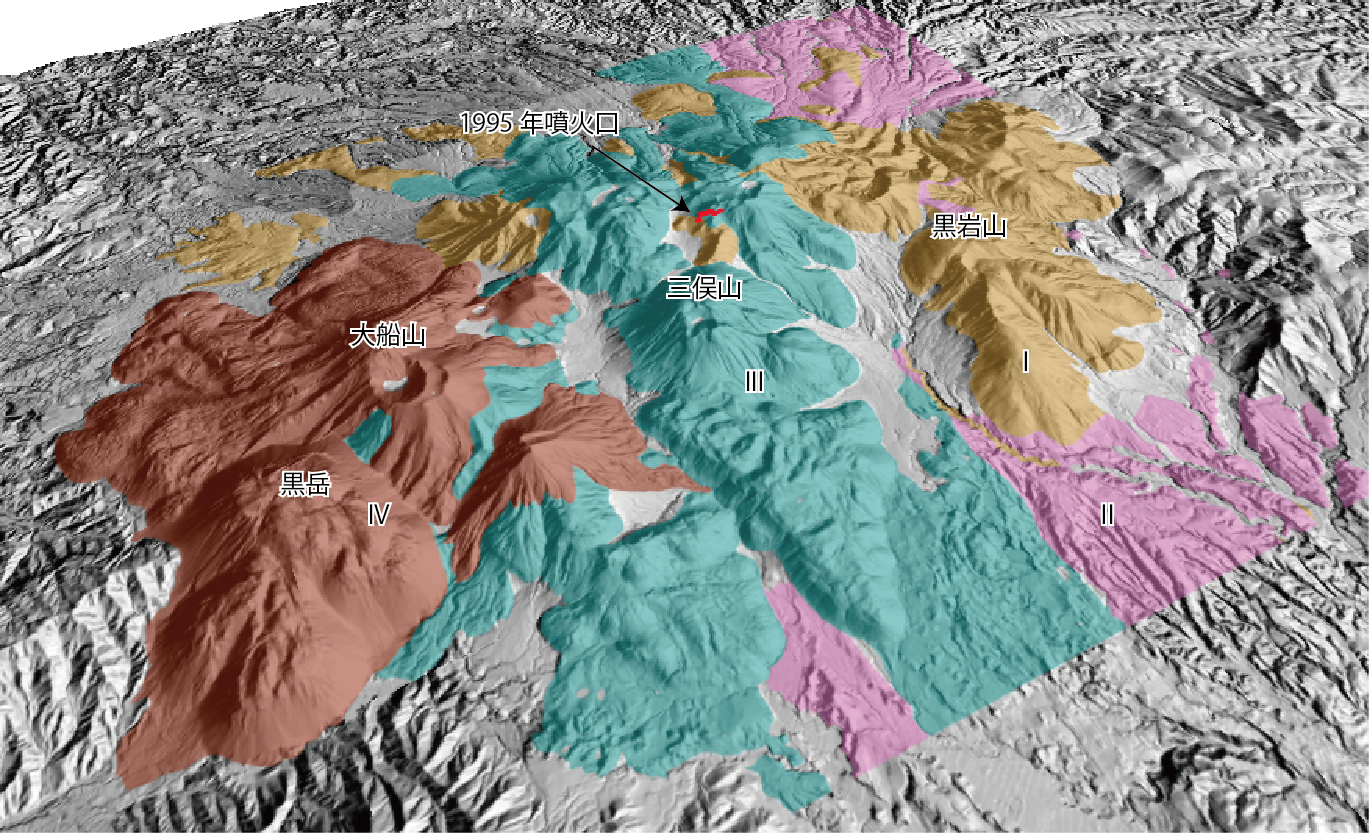

■　九重山の3D地質図　九重山の西側から見た画像になります。

Ⅰ：第1期噴出物（約5万年前以前）、Ⅱ：第2期噴出物（約5万年前）、Ⅲ：第3期（約5万年前～1.5万年前）、Ⅳ：第4期1.5万年前以降）

地質図は川辺ほか（2015）をデジタル化したデータ、標高モデルはASTER GDEMを用いて作成しました。 標高モデルはASTER GDEMを用いました。

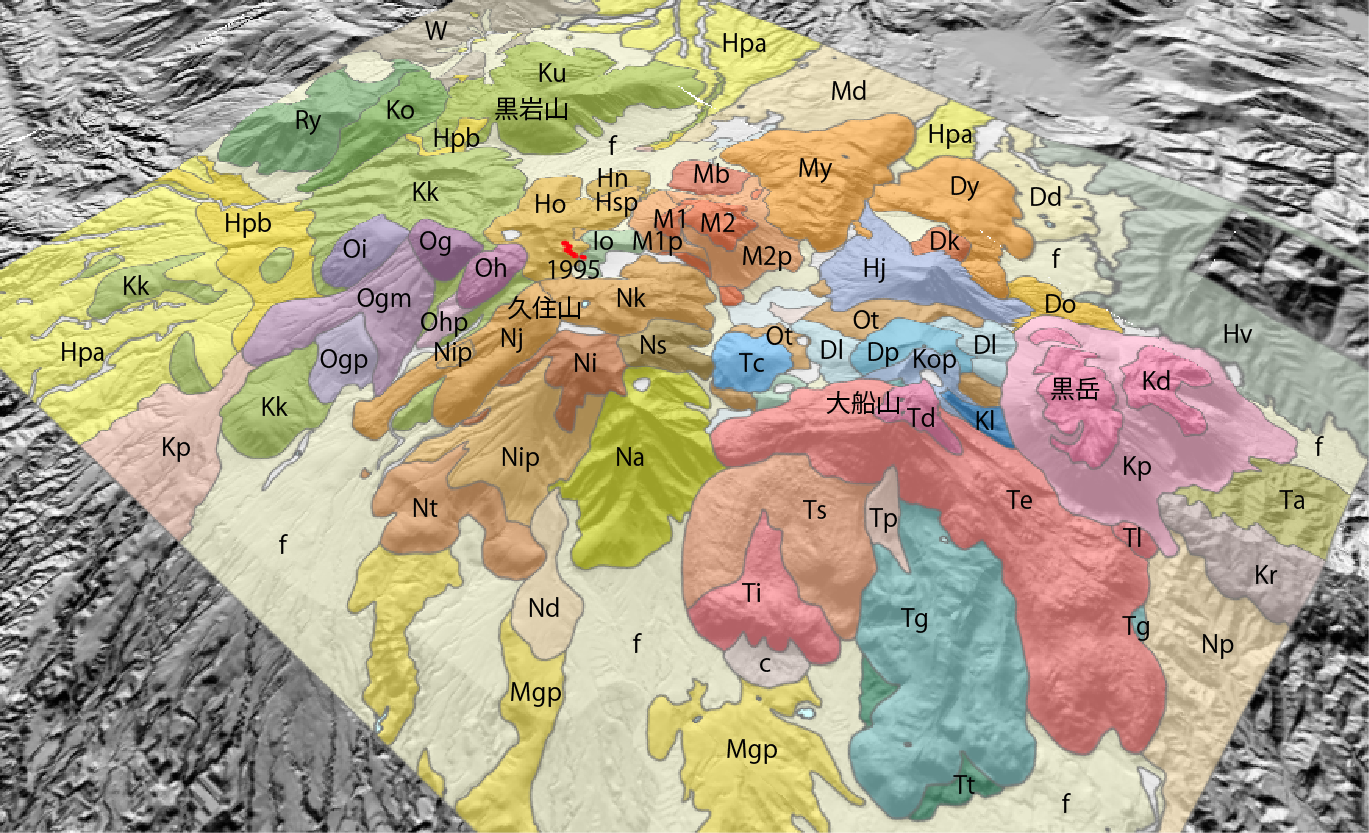

■　九重山の3D地質図　九重山の北東側から見た画像になります。

　第1期噴出物
Ry：猟師山火山、Kk：沓掛山火山、Io：硫黄火山、Mgp：宮城火砕流堆積物、Go：合頭山火山、Ku：黒岩山火山溶岩、Kop：豊後渡火砕流、Na：鳴子山火山
　第2期
Hpa:飯田火砕流下部、Hpb:飯田火砕流上部
　第3期
扇ヶ鼻火山
Oi：岩井川岳溶岩、Kp：寒ノ地獄火砕流堆積物、Ogp：扇ヶ鼻火砕流堆積物、Ogm：扇ヶ鼻南溶岩、Og：扇ヶ鼻溶岩、Oh：肥前ヶ城溶岩、Ohp：肥前ヶ城火砕流堆積物
星生火山
Hn：星生北溶岩、Ho：星生山溶岩、Hsp：諏蛾守越火砕流堆積物
中岳火山
Nt：展望台溶岩、Ni：久住山溶岩、Njp：久住山火砕流堆積物、Ni：稲星山溶岩、Nip：稲星山火砕流堆積物、Ns：白口山溶岩、Nk：中岳溶岩、Nd：稲星越岩屑なだれ堆積物
三俣山火山
M1：三俣山下部溶岩、M1p：三俣山下部火砕流堆積物、Mb：指山溶岩、Md：松の台岩屑なだれ堆積物、My：湯沢山溶岩、M2:三俣山上部溶岩、M2p:三俣山上部火砕流堆積物
台の山火山
Do：男池溶岩、Dd：よしが池岩屑なだれ堆積物、Dy：台の山溶岩、Dk：北尾根溶岩、Of：古期大船溶岩
　第4期噴出物
Hj：平治岳火山、Tc：立中山火砕丘
北大船火山
Hc：鉢窪火砕丘、Dl：段原火口溶岩、Dp：段原火口火砕物、Kp：米窪火口火砕物、Kl：米窪火口溶岩
大船火山
Tl：板切溶岩、Tg：岳麓寺溶岩、Ti：一番水溶岩、Ts：大船南溶岩、Te：大船東溶岩、Tp：大船火砕流堆積物、Td：大船山頂溶岩ドーム
黒岳火山
Kd：溶岩ドーム、Kp：黒岳火山及びクランブル角礫岩

地質図は川辺ほか（2015）をデジタル化したデータ、標高モデルはASTER GDEMを用いて作成しました。
