活火山の3D画像 男体山
男体山は標高2486mの成層火山で、約7000年前に噴火したことが分かり2017年に活火山に認定されました。男体山の活動は約3万年前に始まり、最新の活動は山頂火口で発生した水蒸気マグマ噴火です。

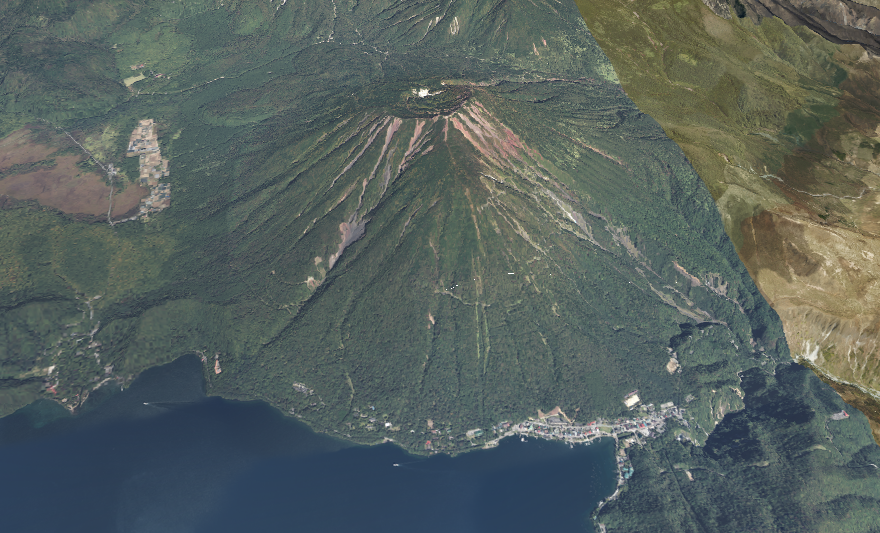

■ 男体山の3D画像 男体山の南側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

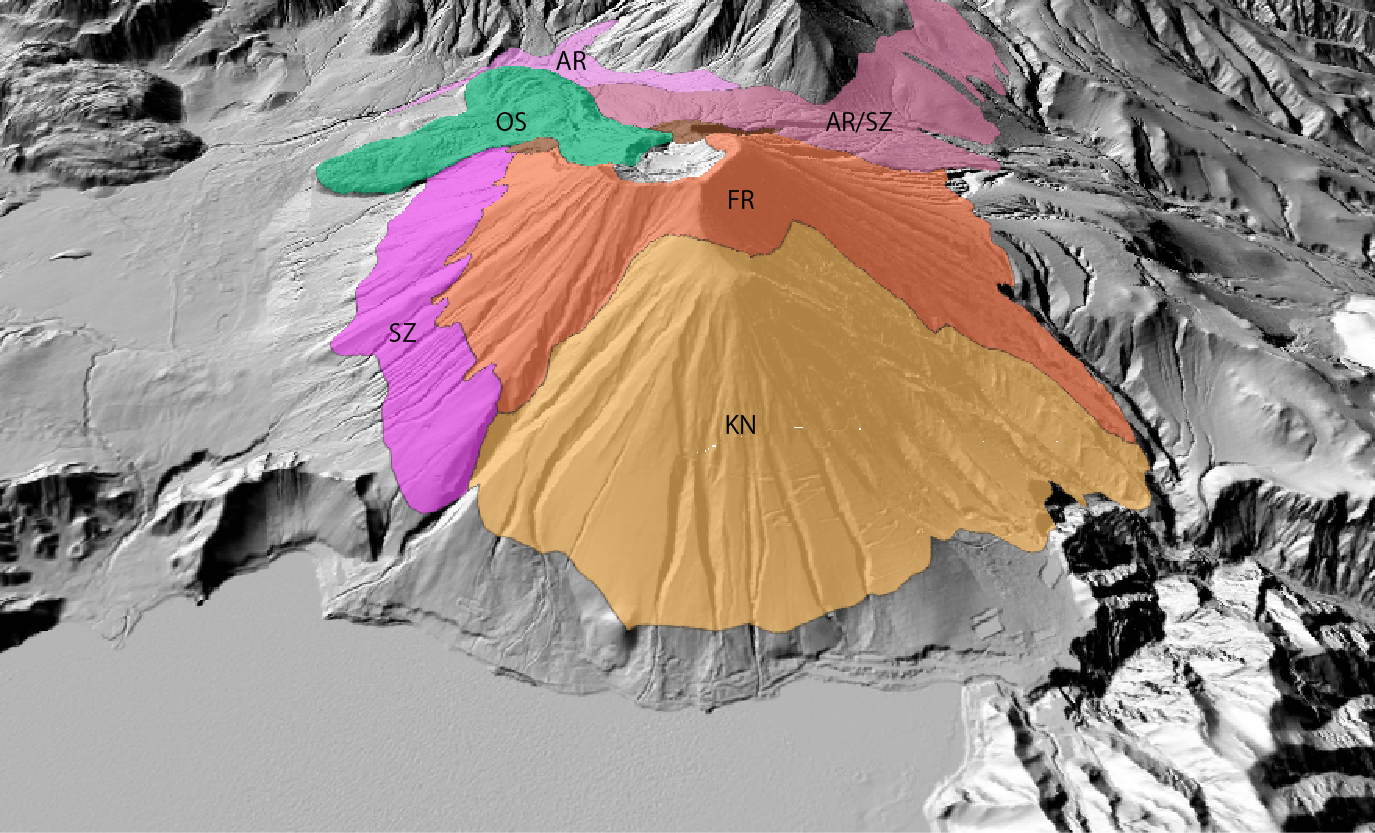

■ 男体山の3D地質図 男体山の南側から見た画像になります。
KN：小薙火山噴出物、NK：男体北火山噴出物、FR：古薙火山噴出物、SZ：志津スコリア流堆積物、AR：荒沢・竜頭軽石流堆積物、OS：御沢溶岩、
地質図は石崎ほか（2014）をデジタル化しました。
標高モデルはASTER GDEMを用いました。

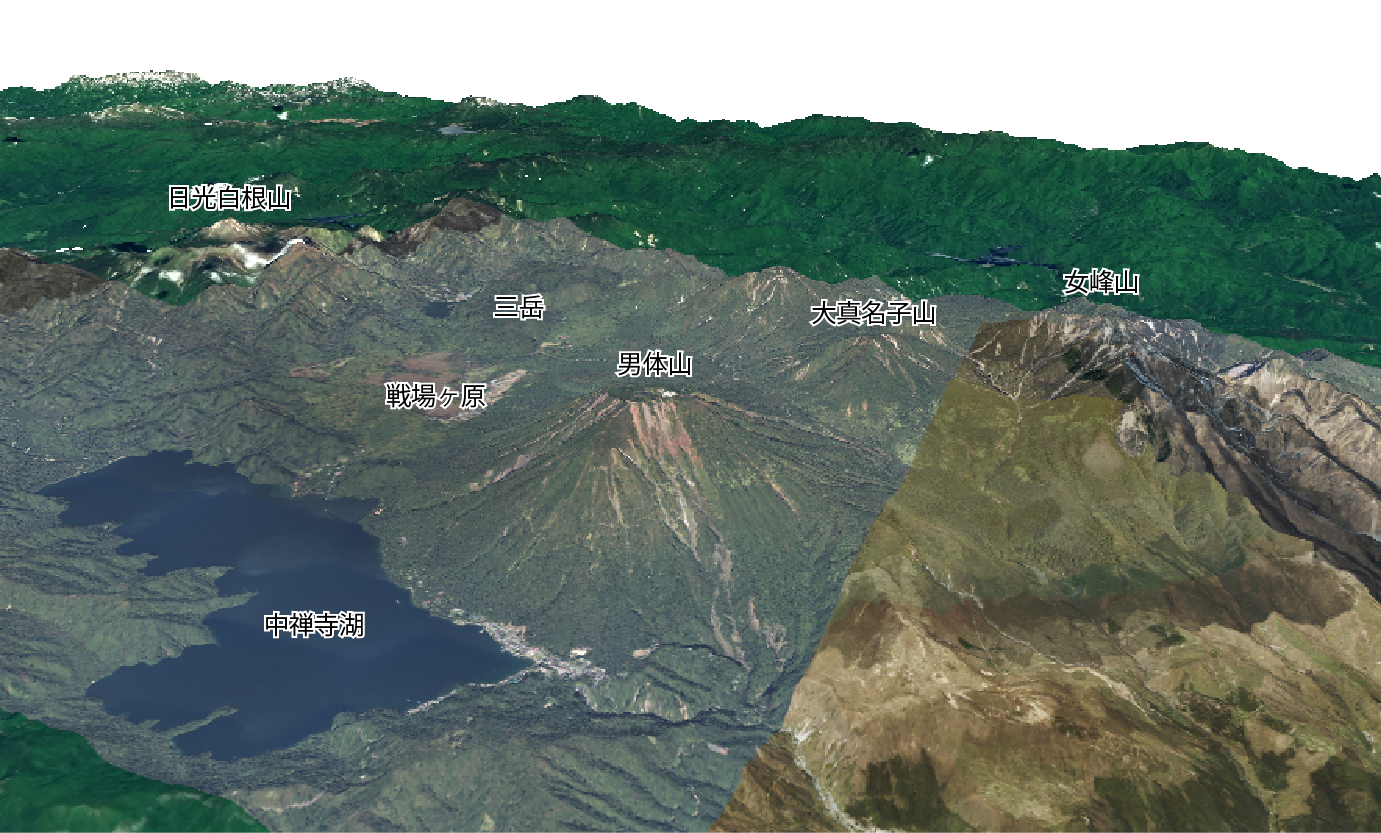

■ 男体山の3D画像 男体山の南東側から見た画像になります。
標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。
引用文献
石崎泰男・森田考美・岡村裕子・小池一馬・宮本亜里沙・及川輝樹（2014）男体火山の最近17,000年間の噴火史.火山，59，185-206．
