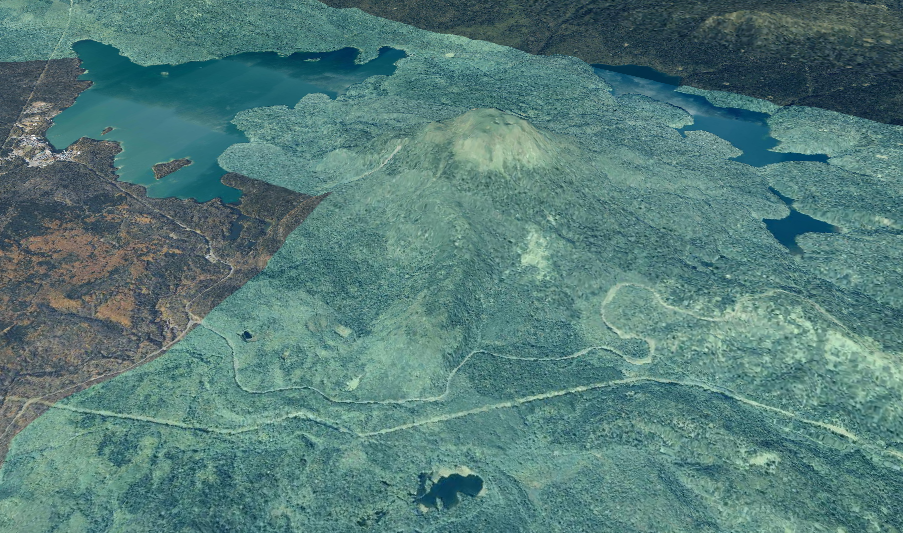

■　雄阿寒岳の3D画像　南東側から見た画像になります。

標高モデルはASTER GDEM、画像は国土地理院オルソ画像を用いて作成しました。

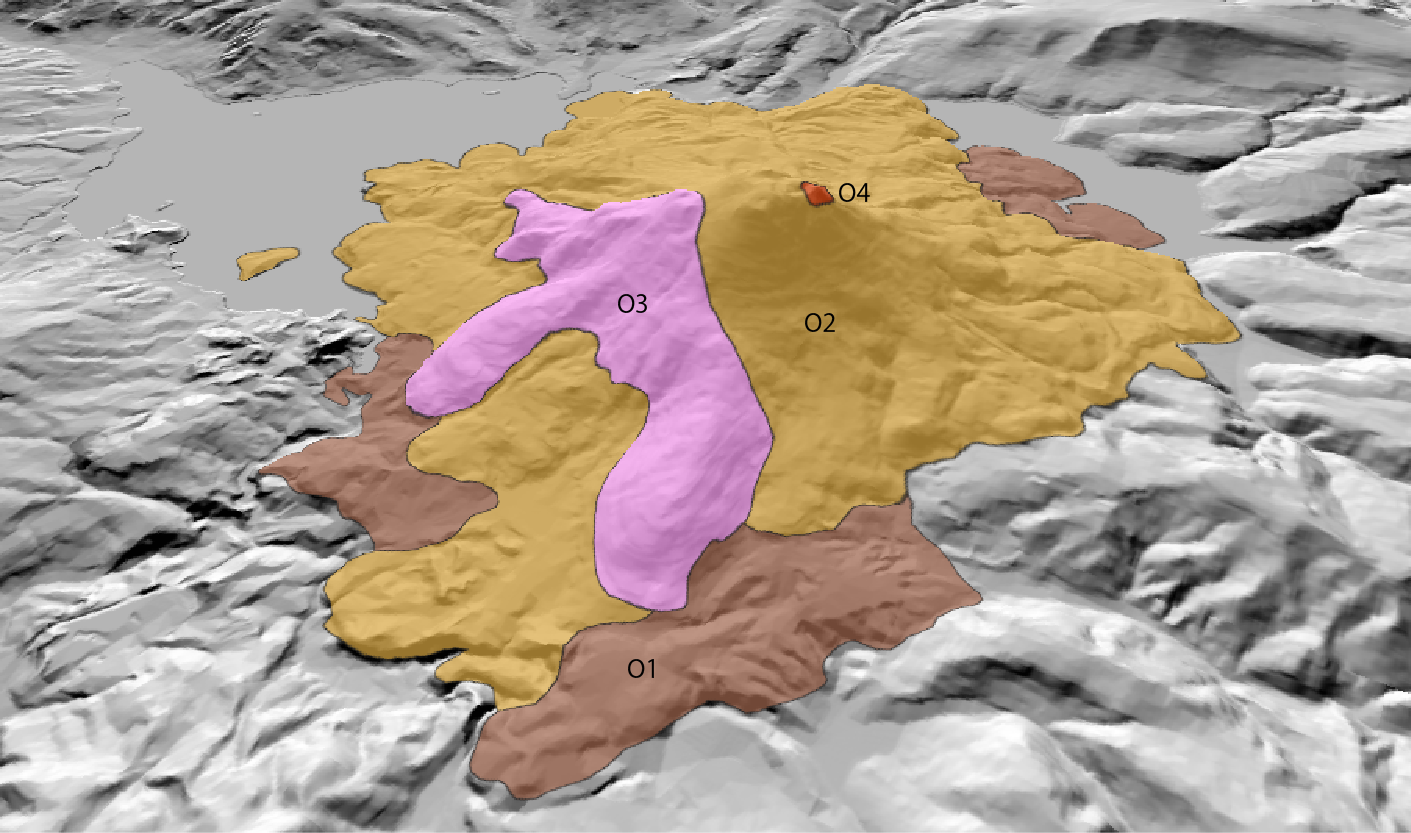

■　雄阿寒岳の3D地質図

O1：基底溶岩、O2：雄阿寒岳溶岩、O3：二ツ岳溶岩、O4：山頂部溶岩円頂丘

標高モデルはASTER GDEMを用いました。地質区分は佐藤（1965）によります。

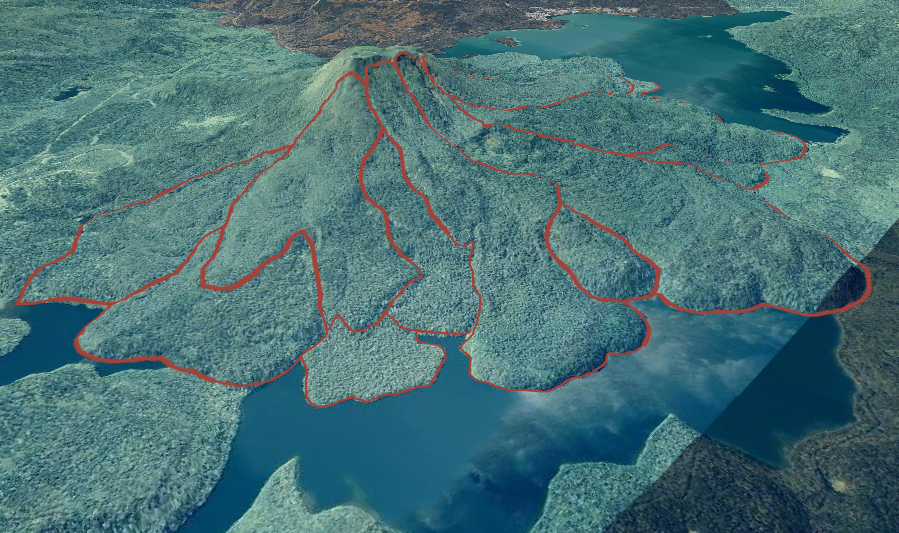

■　雄阿寒岳の3D画像　雄阿寒岳の北東から見た画像になります。写真からわかる溶岩流の区分を示しました。溶岩流上には新鮮な溶岩堤防や溶岩ローブが見られますが、詳しい噴出年代は明らかになっていません。

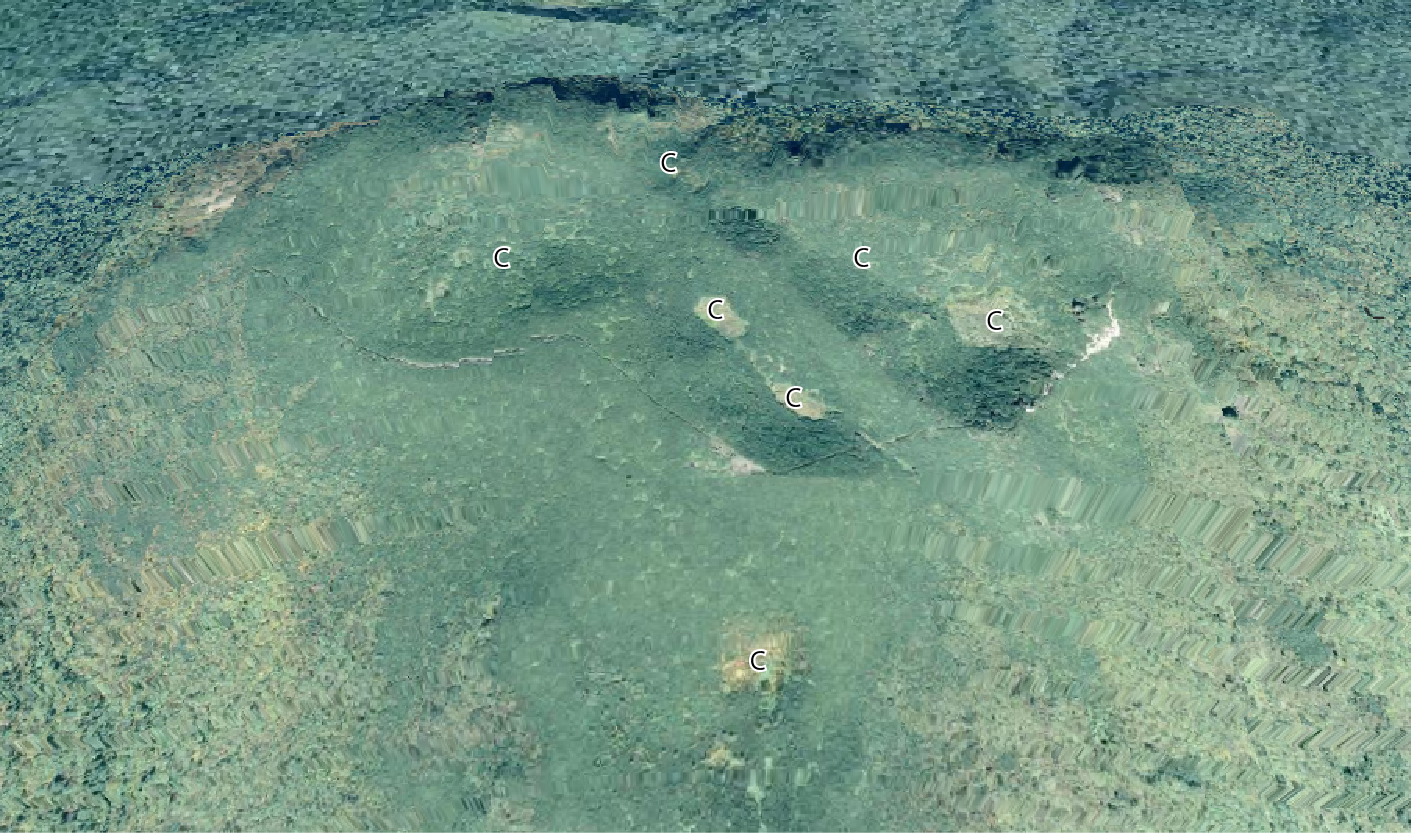

■　雄阿寒岳の3D画像　山頂付近を南側から見た画像になります。数か所の凹地(図中のC)が見られますが、約5000年前の水蒸気噴火の火口とされています（玉田・中川，2009）。
